HF30120 H-Träger-Laserschneidanlage: Übersicht
Die HF30120 ist eine 5-Achsen-Laserschneidanlage für den Stahlbau. Eine Maschine schneidet H-Träger bis zu 1250 × 600 mm und Bleche bis zu 2500 mm Breite, mit Gehrungsschnitten, Ausschnitten, Ausklinkungen, Bolzenlöchern, ±45°-Fasen und Kennzeichnung in einem Durchgang.

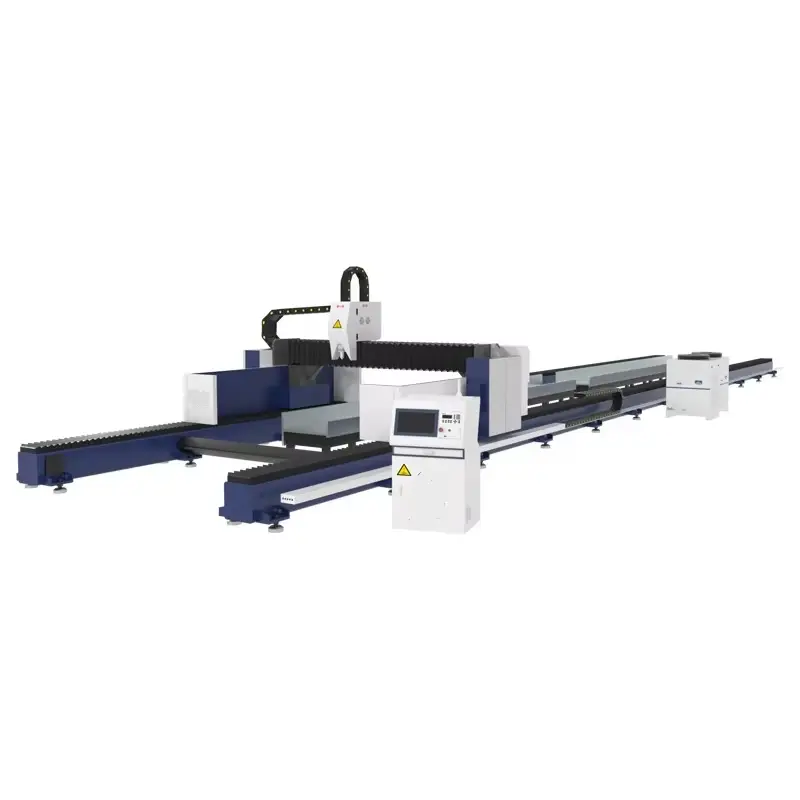

HF H-Träger-Laser im Betrieb
5-Achsen-Laserschneiden an einem H-Träger.
Technische Daten
| H-Träger-Schneidbereich | 1250 × 600 mm |
|---|---|
| Blechschneidbreite | 2500 mm |
| Fasenwinkel | ±45° (5-Achsen) |
| X/Y-Positioniergenauigkeit | ±0,08 mm |
| Wiederholgenauigkeit | ±0,08 mm |
| Genauigkeit der Drehachse | ±0,1° |
| Max. Positioniergeschwindigkeit | 40 m/min |
| Bettlänge | Konfiguriert nach Ihren Trägerlängen |
| Optionen | Drehfutter-Modul für Rund- und Vierkantrohre |
| Schutz | Kollisisonssensoren am Schneidkopf |
| Zertifizierung | CE, ISO 9001 |
| Garantie | 24 Monate auf die gesamte Maschine (Verschleißteile ausgenommen) |
Bearbeitung in einem Durchgang
- Rechteckige und Gehrungsschnitte.
- Ausklinkungen und Flanschausschnitte.
- Bolzenlöcher in Flanschen und Steg.
- Stegöffnungen.
- Schweißnahtvorbereitungs-Fasen bis zu ±45°.
- Kennzeichnung von Teilenummern und Anreißlinien.
Genauigkeit bei realen Trägern
Gewalzte Profile sind nie perfekt gerade. Die 5-Achsen-Steuerung kompensiert Trägerverzug während des Schnitts, und die dynamische Fokussteuerung hält die Schärfentiefe konstant, wenn sich die Dicke zwischen Steg und Flansch ändert. Kollisionssensoren schützen den Kopf bei 3D-Verfahrschritten.
Trägerbearbeitung im Detail

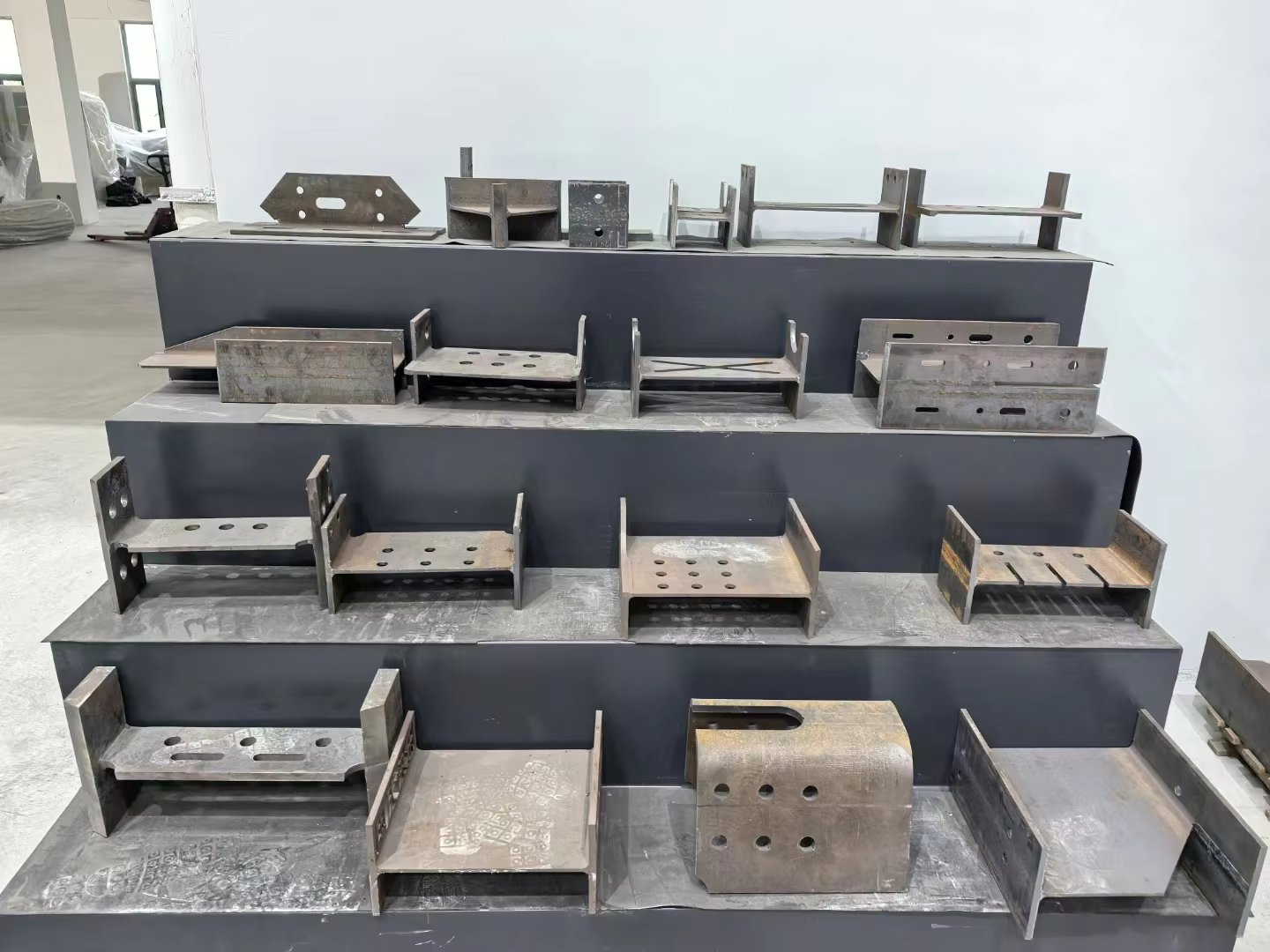

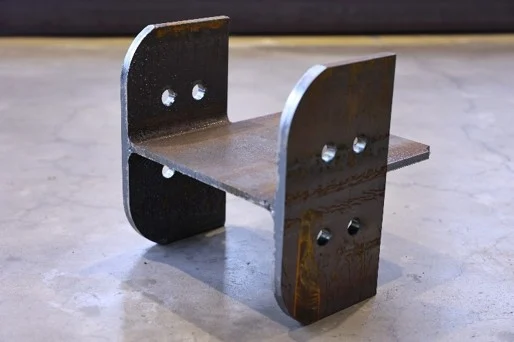

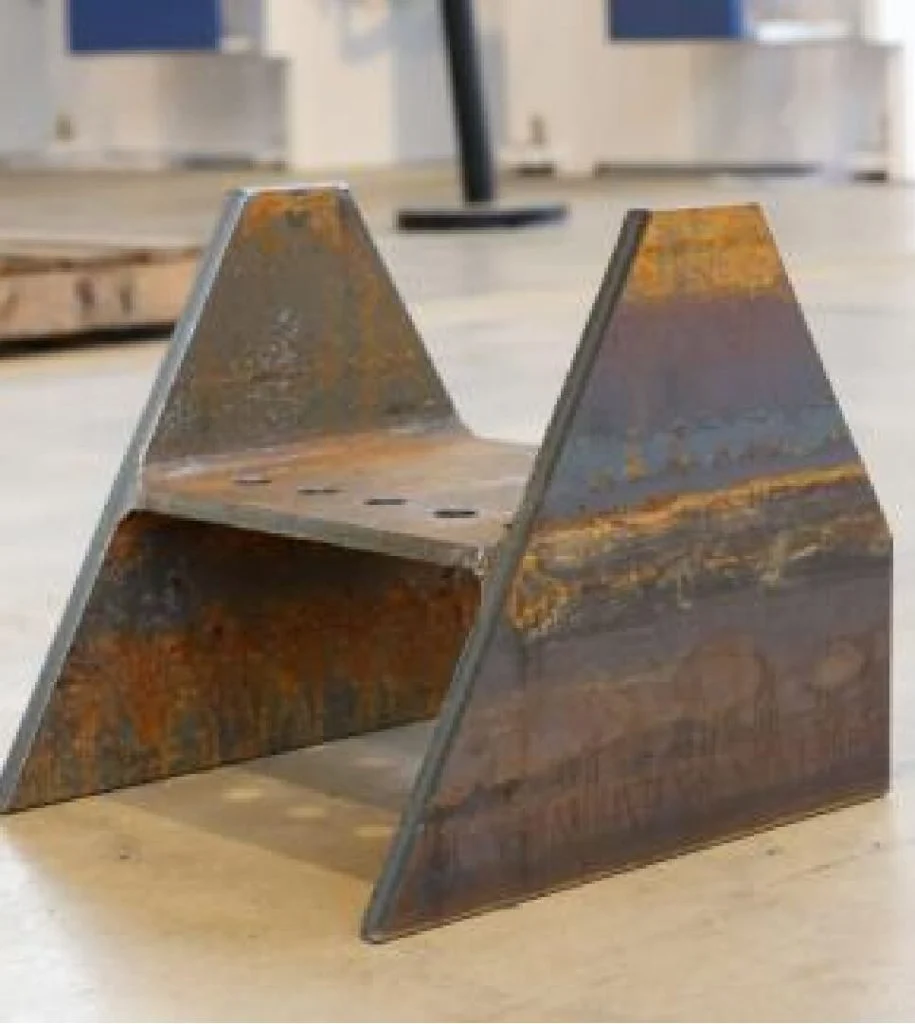

Schneiden von Ausklinkungen und Löchern an einem Träger.
Laser oder Plasmastromquelle für Träger
Laser liefert präzise Bolzenlöcher und eine schmale Wärmeeinflusszone, was bei Schraubverbindungen wichtig ist. Für sehr dicke Querschnitte oder wo das Anfasen schwerer Profile bei geringerem Investitionsaufwand im Vordergrund steht, vergleichen Sie den 8-Achsen-Profil-Plasmaschneider.
HF30120 FAQ
Welche Trägergrößen kann die HF30120 schneiden?
H-Träger bis 1250 × 600 mm und Bleche bis 2500 mm Breite.
Wie lang ist das Bett?
Die Bettlänge wird auf Ihre zu verarbeitenden Trägerlängen abgestimmt – nennen Sie uns einfach Ihren längsten Träger.
Können Fasen geschnitten werden?
Ja, ±45° mit dem 5-Achsen-Kopf, zusammen mit Ausklinkungen, Ausschnitten und Bolzenlöchern.
Ist die Installation im Lieferumfang enthalten?
PCL bietet Tür-zu-Tür-Logistik, Zollabwicklung, Installation vor Ort und Schulung; der genaue Umfang wird im Angebot festgelegt.
Vergleichen Sie alle H-Träger-Schneidanlagen direkt nebeneinander in unserem Auswahlleitfaden.
Senden Sie uns Ihre Trägerliste und eine typische Verbindungszeichnung. Wir prüfen den Bereich und erstellen Ihnen ein Angebot.
Angebot anfordern
