HF H-gerenda lézervágó gép

Az HF H-gerenda lézervágó gépet úgy tervezték, hogy biztosítsa a precizitást és a hatékonyságot, és fejlett lézertechnológiát kínál a H-gerendák kivételes pontosságú vágásához. Ez a különféle ipari alkalmazások igényeinek kielégítésére fejlesztett gép magas minőségű vágásokat garantál, miközben optimalizálja a gyártási sebességet és csökkenti az anyaghulladékot. Felhasználóbarát felülete és robusztus felépítése nélkülözhetetlen eszközzé teszi azon gyártók számára, jotka növelni kívánják vágási kapacitásukat és egyszerűsíteni szeretnék folyamataikat.

CE / ISO 9001
24 hónapos garancia
FOB Qingdao
Távoli és helyszíni támogatás

Kategória: H-tartó vágógép Címkék: CNC csőmegmunkálás, H-tartó vágógép

Leírás

HF sorozat: Nagy teljesítményű, MINDEN EGYBEN H-tartó vágógép

A HF 30120 egy speciális, 5 tengelyes robotos lézeres megoldás, amelyet kétcélú gyártásra terveztek. Ez az integrált platform hatalmas, 26 000 mm-es gépágyat biztosít az extra nagyméretű lemezekhez, míg a nagy pontosságú 5 tengelyes vágófej kivételes élszög-pontossággal kezeli a szerkezeti H-tartókat.

5 tengelyes ferdevágás

A precíziós 5 tengelyes kinematikai rendszernek köszönhetően a HF sorozat támogatja a téri 3D vágást és a ±45°-os ferdevágást a komplex szerkezeti csatlakozásokhoz.

Kétfunkciós gépágy

Zökkenőmentesen válthat a H-tartók és a túlméretes lemezek között. A hosszú löketű híd stabil működést biztosít a teljes, 12 000 mm-es vagy annál nagyobb hosszúságon.

Integrált munkafolyamat

A nagy sebességű jelölés és lyukasztás egyetlen menetben történik, így elkerülhetők az anyagok állomások közötti mozgatásából adódó pontossági hibák.

Fejlett 5 tengelyes vezérlési logika

A HF 30120 egy speciális 5 tengelyes vezérlővel rendelkezik, amely valós időben ellensúlyozza a tartók deformációját. Ez elengedhetetlen a konzisztens gyújtótávolság fenntartásához a bevágások (Cope Cuts) és talplemez-kivágások során.

Dinamikus fókuszbeállítás: Állandó lézerintenzitás a különböző vastagságokon.
Opcionális csővágó modul: Forgatótokmány csatlakoztatása kör- és zártszelvényekhez ugyanazon a platformon.
Ütközésvédelem: A nagy érzékenységű szenzorok védik a vágófejet a 3D mozgások közben.

Műszaki kiemelt jellemző

Az 5 tengelyes robotos fej jelentősen csökkenti a hőhatás övezetét (HAZ), így a plazmavágáshoz képest jobban megőrzi acélszerkezetek mechanikai integritását.

Precíziós megmunkálási minták

Nagy felbontású ferdevágások és furatok a HF 5 tengelyes sorozattal megmunkálva.

Műszaki specifikációk

Paraméter	HF 30120 specifikációk
Vágási tartomány (H-tartó)	1250mm × 600mm
Vágási tartomány (Síklemez)	2500mm szélesség
Ferdevágási szög (5 tengelyes)	±45°
X, Y tengely pontossága	±0.08mm
Ismétlési pozicionálási pontosság	±0.08mm
Robottengely pontossága	±0.1°
Max. pozicionálási sebesség	40m/min

Globális háztól házig szolgáltatás

Teljes körű kulcsrakész támogatás: Logisztika, Vámkezelés, Helyszíni telepítés és Szakértői betanítás.

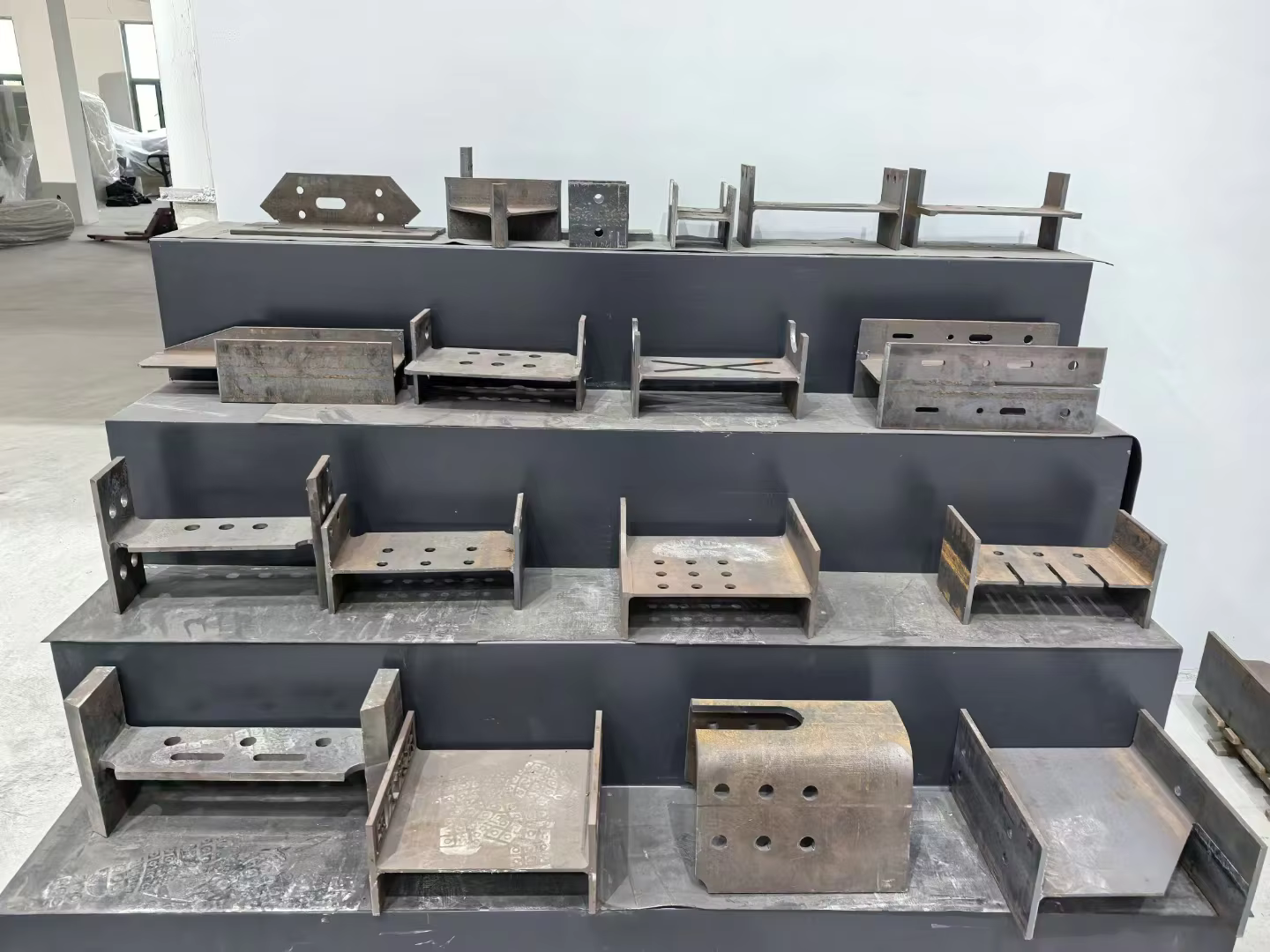

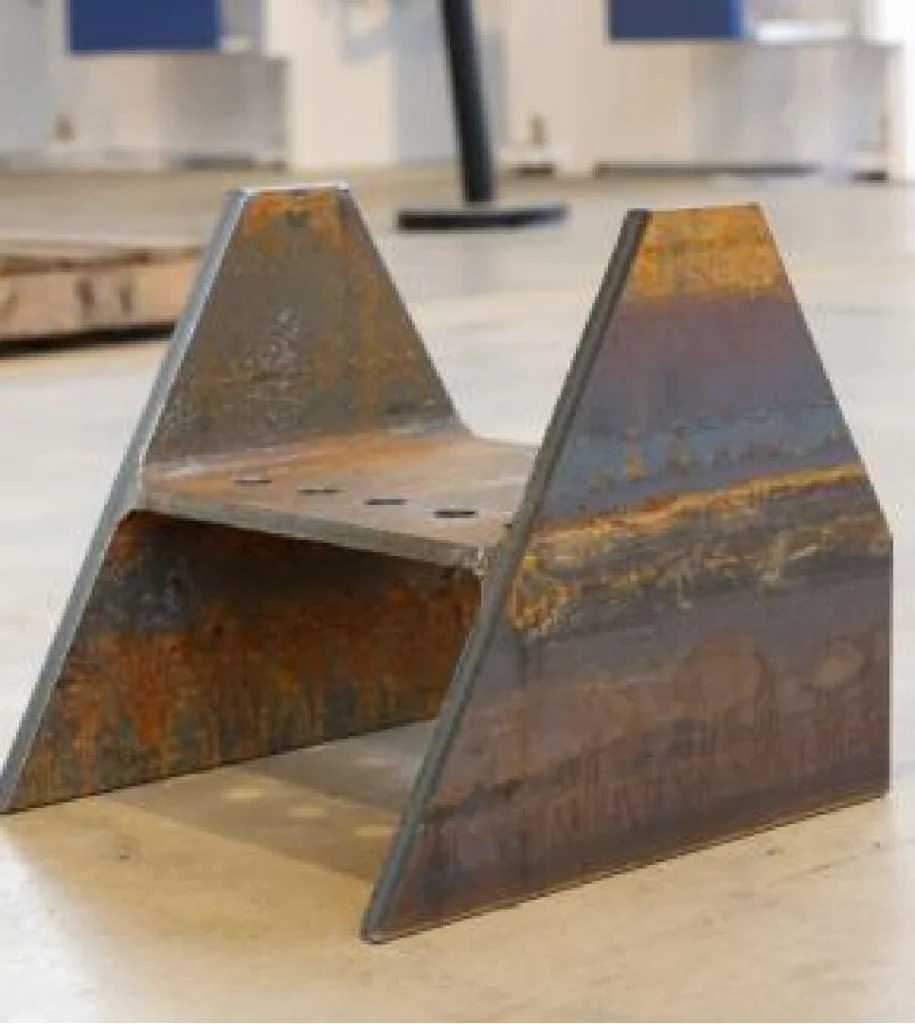

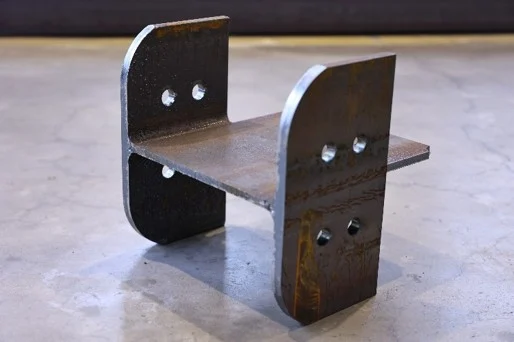

H-tartó vágási minták

Csatlakozások, furatok és leélezések egy menetben vágva. Küldjön egy csatlakozási rajzot, és mi lemintázzuk az Ön szelvényén.
