Lini Pemotongan Laser H-Beam HF30120: Ikhtisar
HF30120 adalah lini pemotongan laser 5 sumbu untuk baja struktural. Satu mesin dapat memotong H-beam hingga ukuran 1250 × 600 mm dan pelat hingga lebar 2500 mm, lengkap dengan pemotongan ujung, cope, coakan, lubang baut, bevel ±45°, serta marking dalam satu kali proses.
Laser H-Beam HF Saat Beroperasi
Pemotongan laser 5 sumbu pada H-beam.
Spesifikasi Teknis
| Kapasitas potong H-beam | 1250 × 600 mm |
|---|---|
| Lebar potong pelat | 2500 mm |
| Sudut bevel | ±45° (5 sumbu) |
| Akurasi posisioning X/Y | ±0.08 mm |
| Akurasi posisioning berulang | ±0.08 mm |
| Akurasi sumbu putar | ±0.1° |
| Kecepatan posisioning maks | 40 m/min |
| Panjang meja | Dikonfigurasi sesuai panjang material Anda |
| Opsi | Modul chuck putar untuk pipa bulat dan kotak |
| Proteksi | Sensor anti-tabrakan pada cutting head |
| Sertifikasi | CE, ISO 9001 |
| Garansi | 24 bulan untuk seluruh mesin (komponen aus dikecualikan) |
Pengerjaan dalam Satu Proses
- Potong ujung siku dan sudut miring.
- Cope dan coakan flensa.
- Lubang baut pada flensa dan web.
- Lubang pada web.
- Bevel persiapan las hingga ±45°.
- Marking nomor komponen dan garis mal.
Akurasi pada Material Aktual
Baja profil tidak pernah benar-benar lurus sempurna. Kontroler 5 sumbu mengompensasi lengkungan material selama pemotongan, dan kontrol fokus dinamis menjaga kedalaman fokus tetap konstan saat ketebalan berubah antara web dan flensa. Sensor anti-tabrakan melindungi head selama pergerakan 3D.

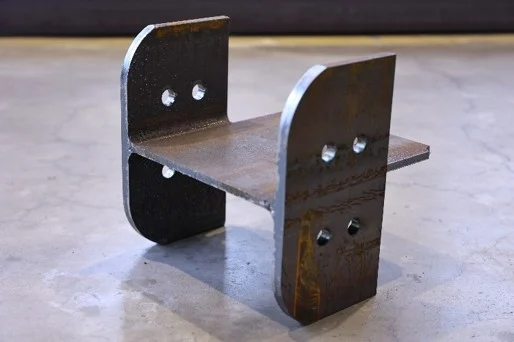

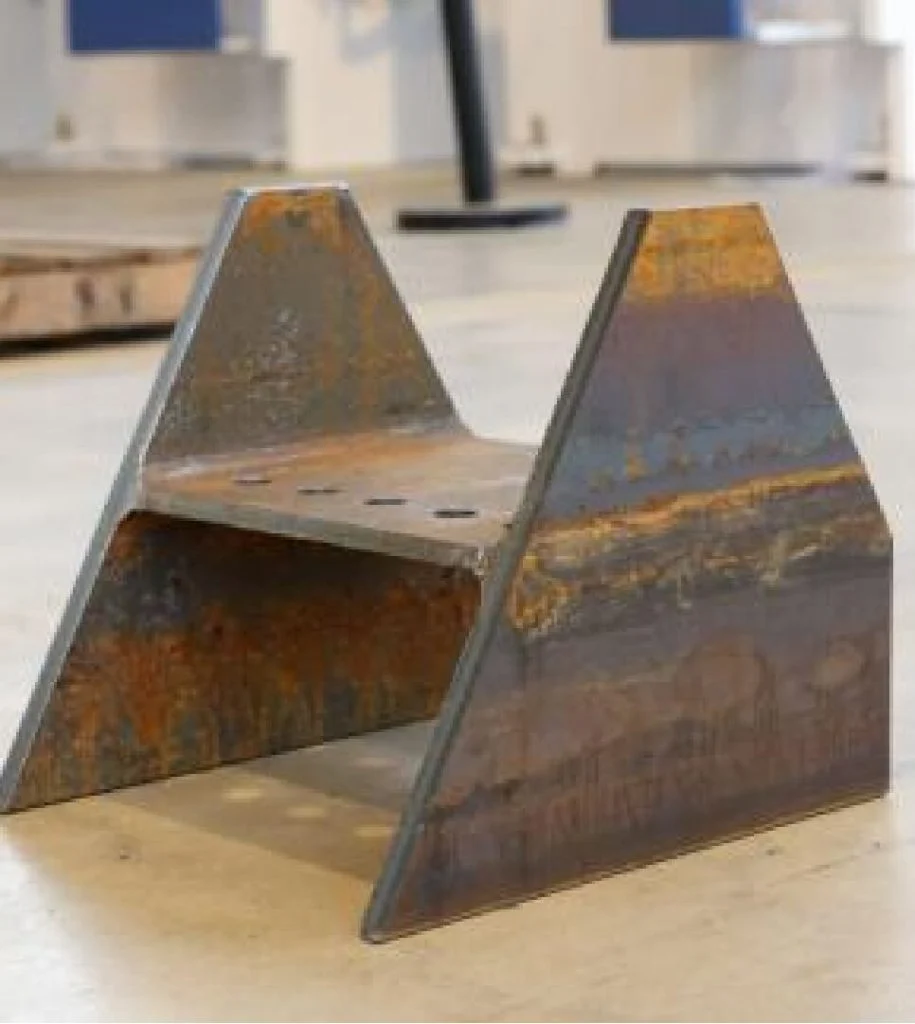

Detail Pemrosesan Beam
Memotong cope dan lubang pada beam.
Laser atau Plasma untuk Beam
Laser menghasilkan lubang baut yang akurat dan zona terdampak panas (HAZ) yang sempit, yang sangat penting untuk sambungan baut. Untuk profil yang sangat tebal, atau jika pemotongan bevel pada material tebal dengan investasi lebih rendah menjadi prioritas, bandingkan mesin potong plasma profil 8 sumbu.
FAQ HF30120
Berapa ukuran beam yang dapat dipotong HF30120?
H-beam hingga 1250 × 600 mm, dan pelat hingga lebar 2500 mm.
Berapa panjang mejanya?
Panjang meja dikonfigurasi sesuai dengan panjang beam yang Anda proses; informasikan beam terpanjang Anda.
Apakah bisa memotong bevel?
Ya, ±45° dengan cutting head 5 sumbu, beserta cope, coakan, dan lubang baut.
Apakah sudah termasuk instalasi?
PCL menyediakan logistik door-to-door, dukungan kepabeanan, instalasi di lokasi, dan pelatihan; cakupan layanan akan ditentukan dalam penawaran harga.
Bandingkan semua mesin potong H-beam secara berdampingan di panduan pemilihan kami.
Kirimkan daftar beam Anda dan gambar sambungan tipikal. Kami akan mengonfirmasi kapasitas dan memberikan penawaran harga lini mesin.
