Seria HF: Mașină de debitat grinzi H tip ALL-IN-ONE de înaltă performanță
Modelul HF 30120 este o soluție laser robotică specializată cu 5 axe, concepută pentru fabricație cu flux dual. Această platformă integrată oferă o masă masivă de 26,000mm pentru tablă de dimensiuni mari, în timp ce capul cu 5 axe de înaltă precizie gestionează grinzi H structurale cu o precizie excepțională a șanfrenării.
Șanfrenare cu 5 axe
Folosind un sistem de legătură cu 5 axe de precizie, seria HF acceptă tăierea 3D spațială și șanfrenarea la ±45° pentru îmbinări structurale complexe.
Masă cu funcție duală
Comutați fără probleme între grinzi H și table supradimensionate. Gantry-ul cu cursă lungă asigură stabilitate pe întreaga lungime de 12,000mm sau mai mult
Flux de lucru integrat
Operațiunile de Marcare și Poansonare de mare viteză sunt efectuate într-o singură trecere, eliminând erorile de precizie cauzate de mutarea materialelor între stații.
Logică avansată de control cu 5 axe
Modelul HF 30120 dispune de un controler specializat cu 5 axe care compensează deformarea grinzii în timp real. Acest lucru este esențial pentru menținerea unei adâncimi focale constante în timpul decupărilor pentru racordări (Cope Cuts) și decupării aripilor (Flange Notching).
- Ajustare dinamică a focarului: Intensitate laser constantă pe grosimi variabile.
- Modul opțional pentru țevi: Adăugați o mandrină rotativă pentru țevi rotunde/pătrate pe aceeași platformă.
- Protecție împotriva coliziunilor: Senzorii de înaltă sensibilitate protejează capul de tăiere în timpul mișcărilor 3D.
Punct important tehnic
Capul robotic cu 5 axe reduce semnificativ zona afectată termic (HAZ), păstrând integritatea mecanică a oțelului structural mai bine decât metodele cu plasmă.

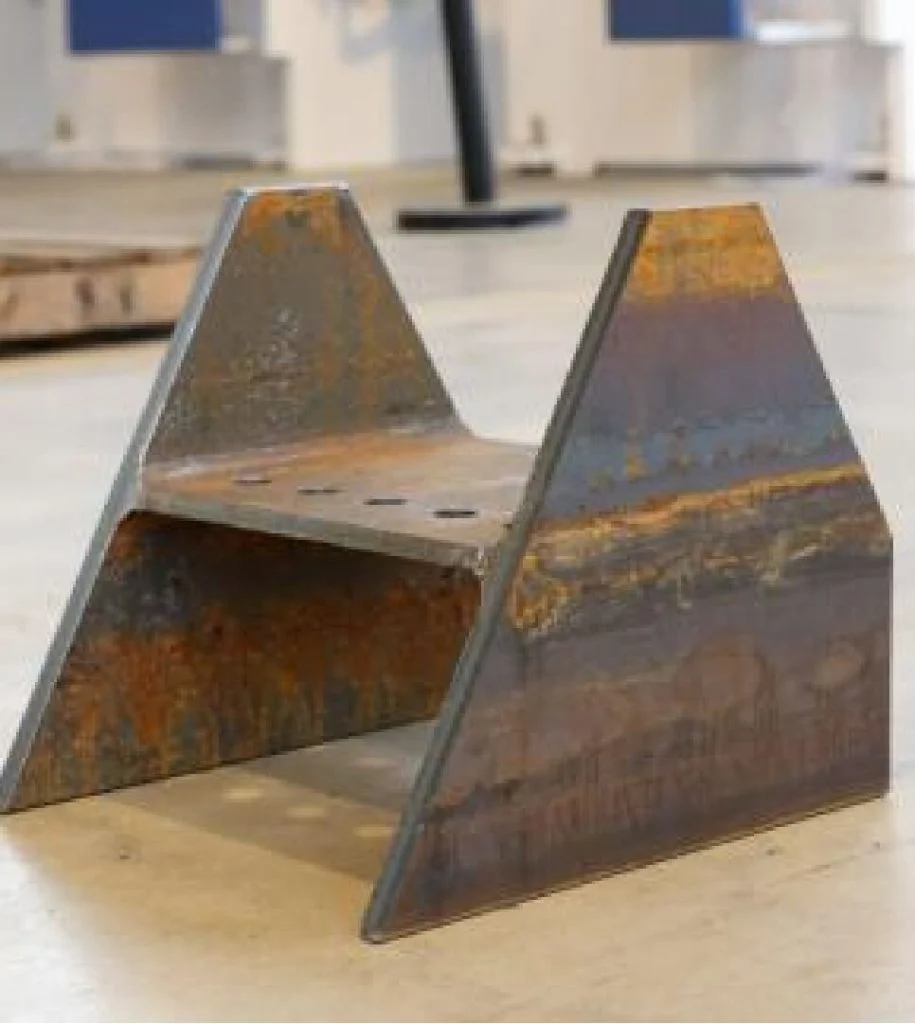

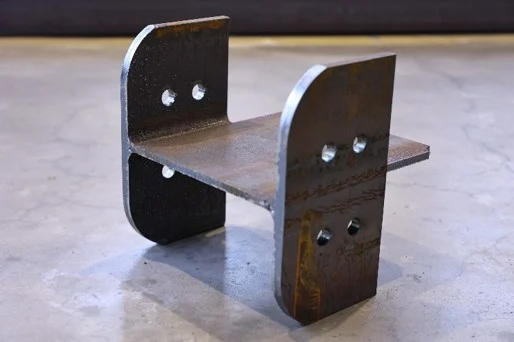

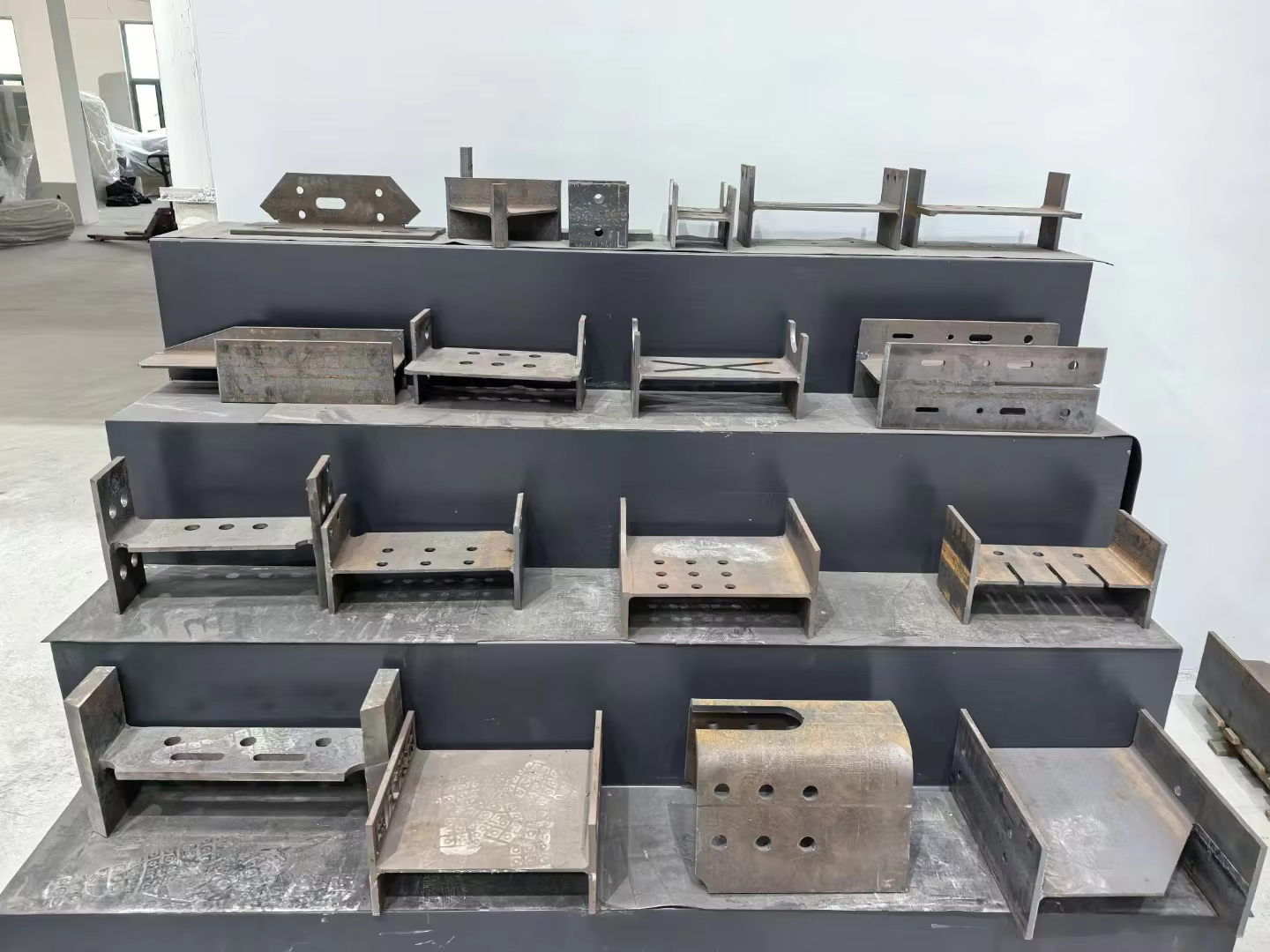

Mostre procesate cu precizie
Șanfrenare de înaltă definiție și găuri pentru șuruburi procesate pe linia cu 5 axe HF.
Specificații Tehnice
| Parametru | Specificații HF 30120 |
|---|---|
| Domeniu de tăiere (Grindă H) | 1250mm × 600mm |
| Domeniu de tăiere (Tablă metalică) | Lățime 2500mm |
| Unghi de tăiere în șanfren (5 axe) | ±45° |
| Precizie axe X, Y | ±0.08mm |
| Precizie de poziționare repetată | ±0.08mm |
| Precizie axă robotică | ±0.1° |
| Viteză max. de poziționare | 40m/min |
Service global din poartă în poartă
Suport complet la cheie: Logistică, Vamă, Instalare la fața locului și Instruire de specialitate.
