Rohr-Plasmaschneidmaschine: Übersicht
Der PCL-Rohr-Plasmabrenner schneidet Rundrohre von Ø50 bis 1500 mm (optional bis 2000 mm) mit Wandstärken von 1 bis 30 mm. Die Mehrachssteuerung bewältigt Verschneidungen (Sattelschnitte) und Durchdringungslöcher, während die automatische Höhensteuerung den Brennerabstand auf unebenen Rohroberflächen konstant hält.

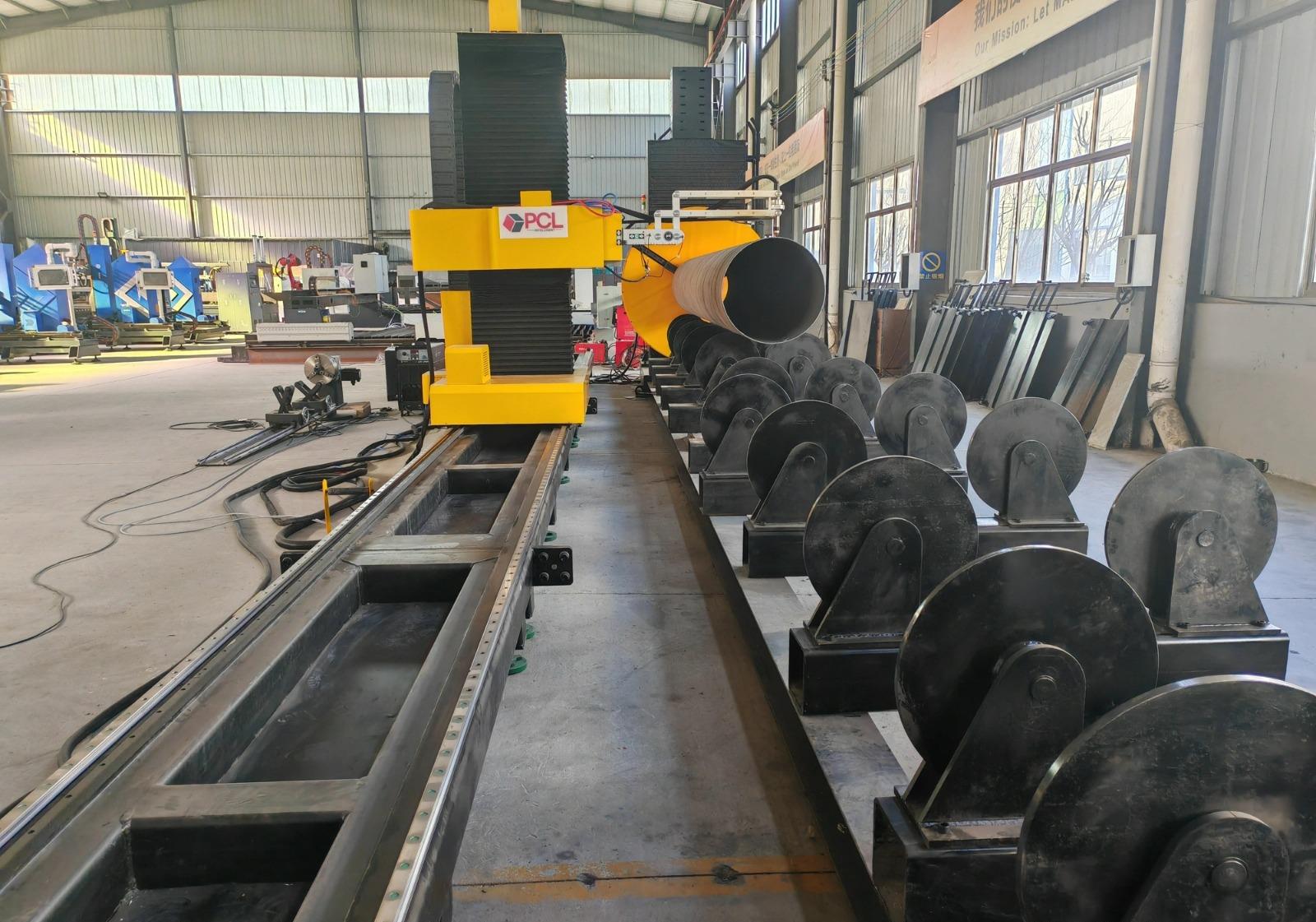

Rohrbearbeitung beim Kunden vor Ort
Die Rohr-Plasmaschneidmaschine bei der Bearbeitung schwerer Industrie-Rohrleitungen beim Kunden.
Technische Daten
| Rohrdurchmesser | Ø50–1500 mm (optional bis 2000 mm) |
|---|---|
| Wandstärke | 1–30 mm, je nach Plasmaquelle |
| Rohrlänge | 6 m / 12 m Standard, erweiterbar |
| Steuerung | Mehrachs-CNC mit 3D-Benutzeroberfläche |
| Höhenregelung | Automatische Brennerhöhensteuerung |
| Werkstoffe | Baustahl, Edelstahl, Aluminium |
| Zertifizierung | CE, ISO 9001 |
| Garantie | 24 Monate auf die gesamte Maschine (Verschleißteile ausgenommen) |
Typische Schnitte
- Gerade und gefaste Rohrenden.
- Sattelschnitte (Fischmaul) für Abzweigungen.
- Durchdringungslöcher für Abzweigrohre.
- Segmentschnitte für Gehrungsbögen.
Rohr-Plasma oder Rohrlaser
Ein Rohrlaser arbeitet bei dünnen und mittleren Wandstärken bis Ø360 mm präziser. Die Rohr-Plasmaschneidmaschine deckt bei geringeren Investitionskosten deutlich größere Durchmesser und starke Wände ab, was ideal für den Rohrleitungsbau, Behälterbau und Stahl-Rohrbau ist. Die Schnittkantenqualität wird üblicherweise nach ISO 9013 (Rechteckigkeits- und Rauheitsklassen) spezifiziert. Wenn Ihre Zeichnungen eine bestimmte Klasse erfordern, teilen Sie uns dies mit, wir prüfen es an Musterschnitten.
Einordnung in das PCL-Plasma-Sortiment
| Maschine | Konzipiert für | Preis (FOB Qingdao) |
|---|---|---|
| Tragbare Plasmaschneidmaschine | Manuelles oder gefühltes Schneiden, 12–25 mm | USD 1.200 |
| P3015 Kompakt-Plasmaschneidanlage | Bleche und Platten auf kompaktem integriertem Tisch | USD 2.000–15.000 |
| Portal-Plasmaschneidanlage | Große Platten; Plasma und optional Autogen | USD 2.000–15.000 |
| 5-Achsen-Fasenplasma | V-, X-, Y- und K-Schweißnahtvorbereitung | USD 35.000–60.000 |
| Rohr-Plasma (diese Maschine) | Rundrohr Ø50–1500 mm, Sattelschnitte | Auf Anfrage |
| 8-Achsen-Profilplasma | Rohre, U-Profile, H- und I-Träger mit Fasen | USD 45.000–80.000 |
Häufig gestellte Fragen zu Rohr-Plasma
Welche Rohrgrößen können geschnitten werden?
Rundrohre von Ø50 bis 1500 mm, auf Kundenwunsch bis 2000 mm.
Wie dick dürfen die Wandstärken sein?
1–30 mm, abhängig von der Plasmaquelle.
Können Sattelstöße geschnitten werden?
Ja. Die Mehrachssteuerung schneidet Sattelgeometrien und Durchdringungslöcher.
Wie lang dürfen die Rohre sein?
Standardmäßig 6 m oder 12 m; längere Betten auf Anfrage.
Vergleichen Sie alle Plasmaschneidmaschinen direkt in unserem Auswahlratgeber.
Senden Sie uns Ihren Rohrbereich und Ihre Verbindungsarten. Wir konfigurieren die Maschine und erstellen ein Angebot.
