HF30120 H빔 레이저 절단 라인: 개요
HF30120은 형강 가공을 위한 5축 레이저 절단 라인입니다. 최대 1250 × 600 mm 크기의 H빔과 최대 2500 mm 너비의 철판을 한 번의 패스로 단면 절단, 코핑, 노칭, 볼트 홀 가공, ±45° 베벨 절단 및 마킹까지 모두 처리할 수 있습니다.
1250 × 600 mmH빔 절단 범위
2500 mm철판 절단 너비
±45°5축 베벨 가공
40 m/min최대 이송 속도

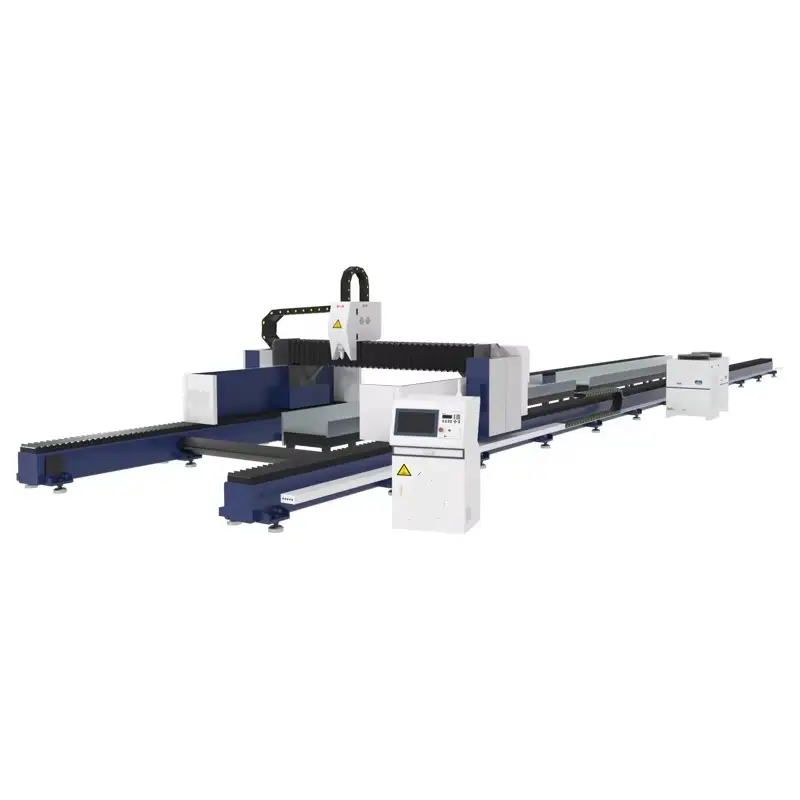

작동 중인 HF H빔 레이저
H빔에서의 5축 레이저 절단 모습.
기술 사양
| H빔 절단 범위 | 1250 × 600 mm |
|---|---|
| 철판 절단 너비 | 2500 mm |
| 베벨 각도 | ±45° (5축) |
| X/Y축 위치 결정 정확도 | ±0.08 mm |
| 반복 위치 결정 정확도 | ±0.08 mm |
| 회전축 정확도 | ±0.1° |
| 최대 이송 속도 | 40 m/min |
| 베드 길이 | 고객의 빔 길이에 맞춤 구성 |
| 옵션 | 원형 및 사각 파이프용 로터리 척 모듈 |
| 보호 기능 | 절단 헤드 충돌 방지 센서 |
| 인증 | CE, ISO 9001 |
| 보증 | 전체 장비 24개월 (소모품 제외) |
원패스 가공 공정
- 직각 및 빗각 단면 절단.
- 코핑 및 플랜지 노치 가공.
- 플랜지 및 웨브의 볼트 홀 가공.
- 웨브 개구부 가공.
- 최대 ±45° 용접 준비 베벨 가공.
- 부품 번호 및 레이아웃 마킹.
실제 빔 가공 정밀도
압연 형강은 결코 완벽하게 곧지 않습니다. 5축 제어기는 절단 중 빔의 휨을 보정하며, 다이내믹 포커스 제어 기능은 웨브와 플랜지 사이의 두께 변화에 따라 초점 거리를 일정하게 유지합니다. 3D 이동 중에는 충돌 방지 센서가 헤드를 보호합니다.

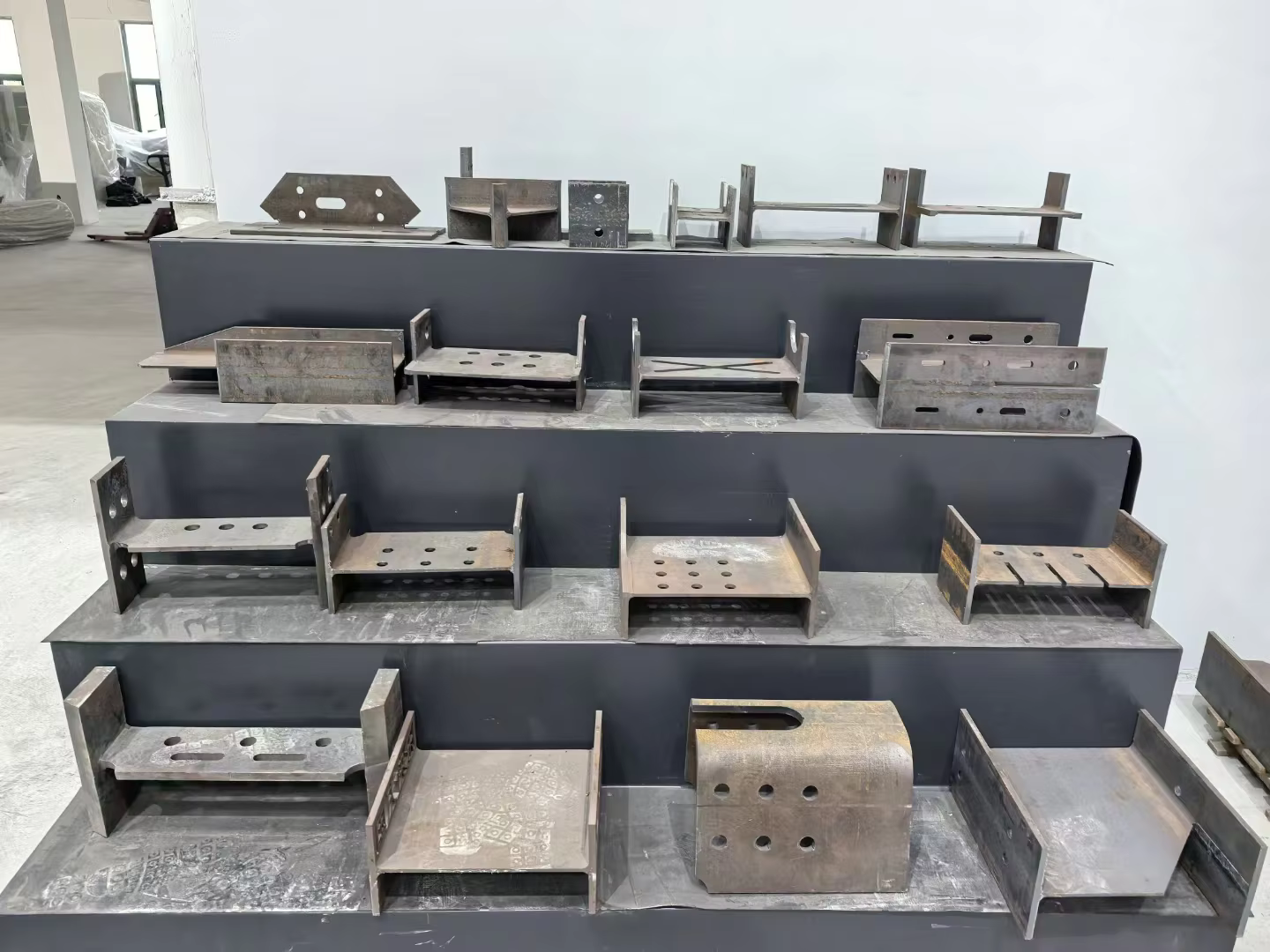

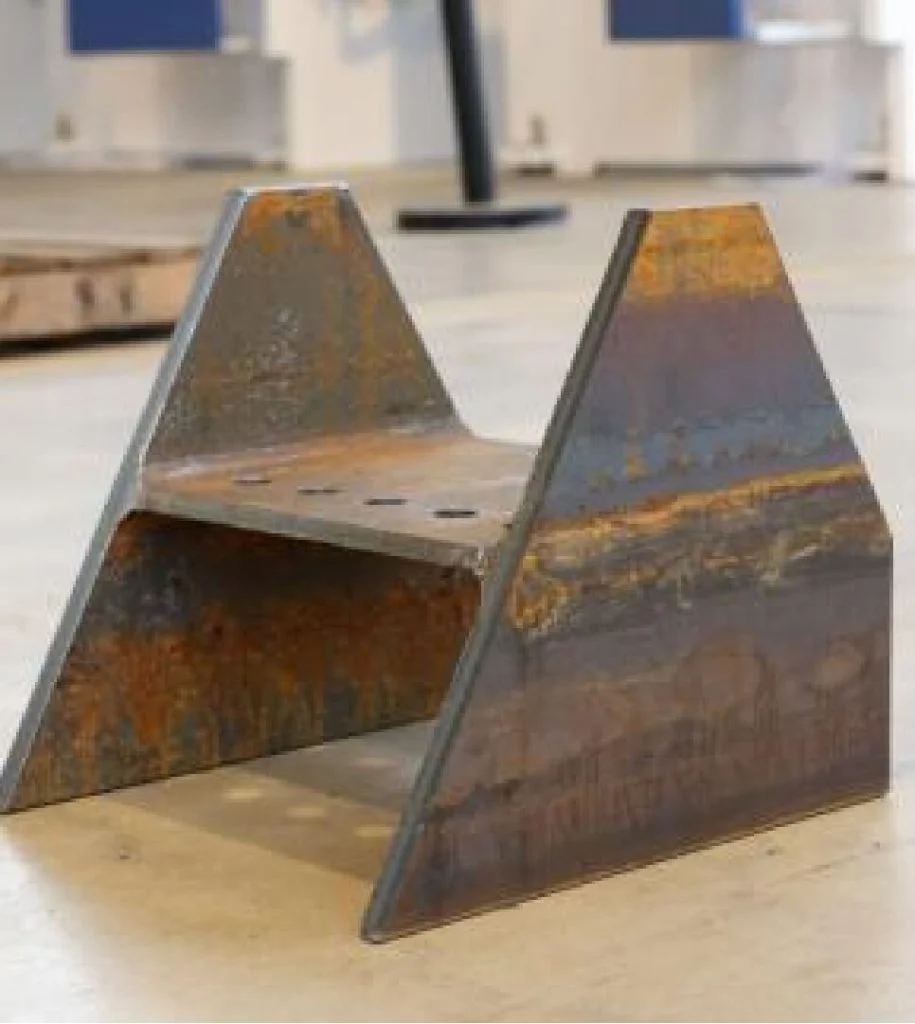

빔 가공 상세

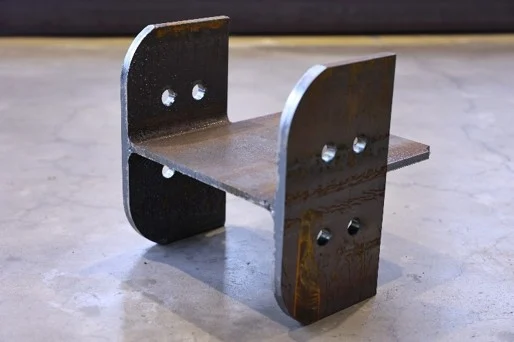

빔의 코핑 및 홀 절단 작업.
형강 가공 시 레이저 vs 플라즈마
레이저는 정밀한 볼트 홀과 좁은 열영향부를 제공하므로 볼트 체결 구조물에 매우 유리합니다. 매우 두꺼운 자재이거나 초기 투자 비용을 낮추면서 두께가 있는 자재를 베벨 가공해야 하는 경우에는 8축 프로파일 플라즈마 절단기를 비교해 보세요.
HF30120주요 문의 (FAQ)
HF30120으로 가공할 수 있는 빔 규격은 어떻게 되나요?
최대 1250 × 600 mm 크기의 H빔과 최대 2500 mm 너비의 철판을 가공할 수 있습니다.
베드 길이는 얼마나 되나요?
베드 길이는 가공하시는 빔 길이에 맞춰 구성됩니다. 가장 긴 빔 규격을 알려주세요.
베벨 절단이 가능한가요?
네, 5축 헤드를 통해 코핑, 노치, 볼트 홀 가공과 함께 ±45° 베벨 절단이 가능합니다.
설치 지원이 포함되나요?
PCL은 도어 투 도어 물류, 통관 지원, 현장 설치 및 교육을 제공하며, 구체적인 범위는 견적서에 명시됩니다.
선택 가이드에서 모든 H빔 절단기를 나란히 비교해 보세요.
가공할 빔 리스트와 대표적인 도면을 보내주세요. 가공 범위를 확인하고 견적을 안내해 드립니다.
