Laserová řezací linka na nosníky H HF30120: Přehled
HF30120 je 5osá laserová řezací linka pro stavební ocel. Jeden stroj řezá nosníky H do rozměru 1250 × 600 mm a plechy do šířky 2500 mm, včetně koncových řezů, výřezů, otvorů pro šrouby, zkosení ±45° a značení v jednom průchodu.
Laser na nosníky H HF v provozu
5osé laserové řezání na nosníku H.
Technické specifikace
| Rozsah řezání nosníků H | 1250 × 600 mm |
|---|---|
| Šířka řezání plechů | 2500 mm |
| Úhel zkosení | ±45° (5osý) |
| Přesnost polohování X/Y | ±0,08 mm |
| Opakovaná přesnost polohování | ±0,08 mm |
| Přesnost rotační osy | ±0,1° |
| Max. polohovací rychlost | 40 m/min |
| Délka lože | Konfigurováno podle délek vašich nosníků |
| Volitelné příslušenství | Modul rotačního sklíčidla pro kruhové a čtvercové trubky |
| Ochrana | Snímače kolize na řezací hlavě |
| Certifikace | CE, ISO 9001 |
| Záruka | 24 měsíců na celý stroj (kromě spotřebního materiálu) |
Operace v jednom průchodu
- Rovné koncové řezy a řezy na pokos.
- Výřezy a zářezy do přírub.
- Otvory pro šrouby v přírubách a stojině.
- Otvory ve stojině.
- Zkosení pro přípravu svaru do ±45°.
- Značení čísel dílů a ryskových čar.
Přesnost na skutečných nosnících
Válcované nosníky nejsou nikdy dokonale rovné. 5osý řídicí systém kompenzuje prohnutí nosníku během řezu a dynamické řízení ohniska udržuje hloubku ohniska konstantní při změně tloušťky mezi stojinou a přírubou. Snímače kolize chránící hlavu během 3D pohybů.

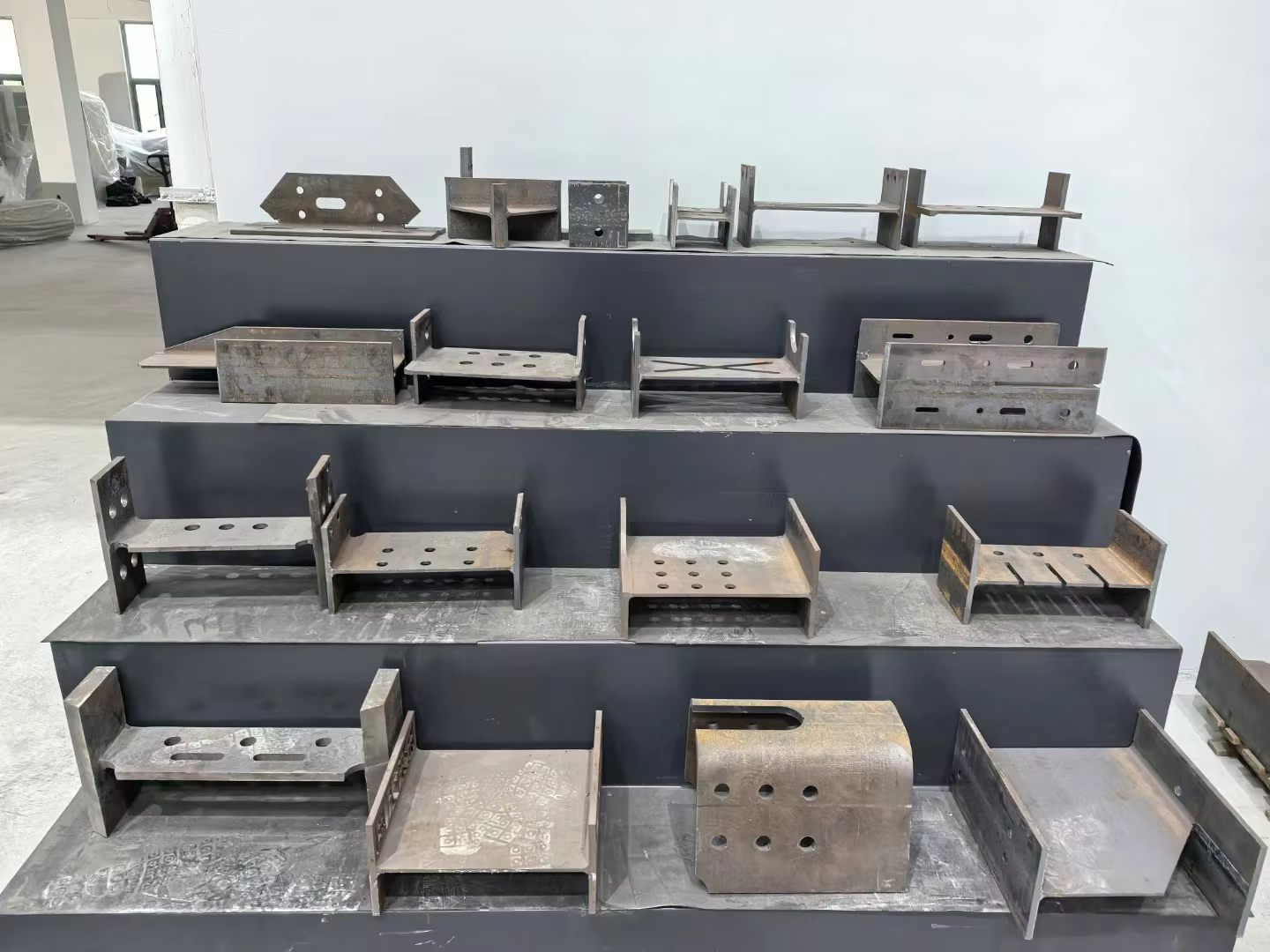

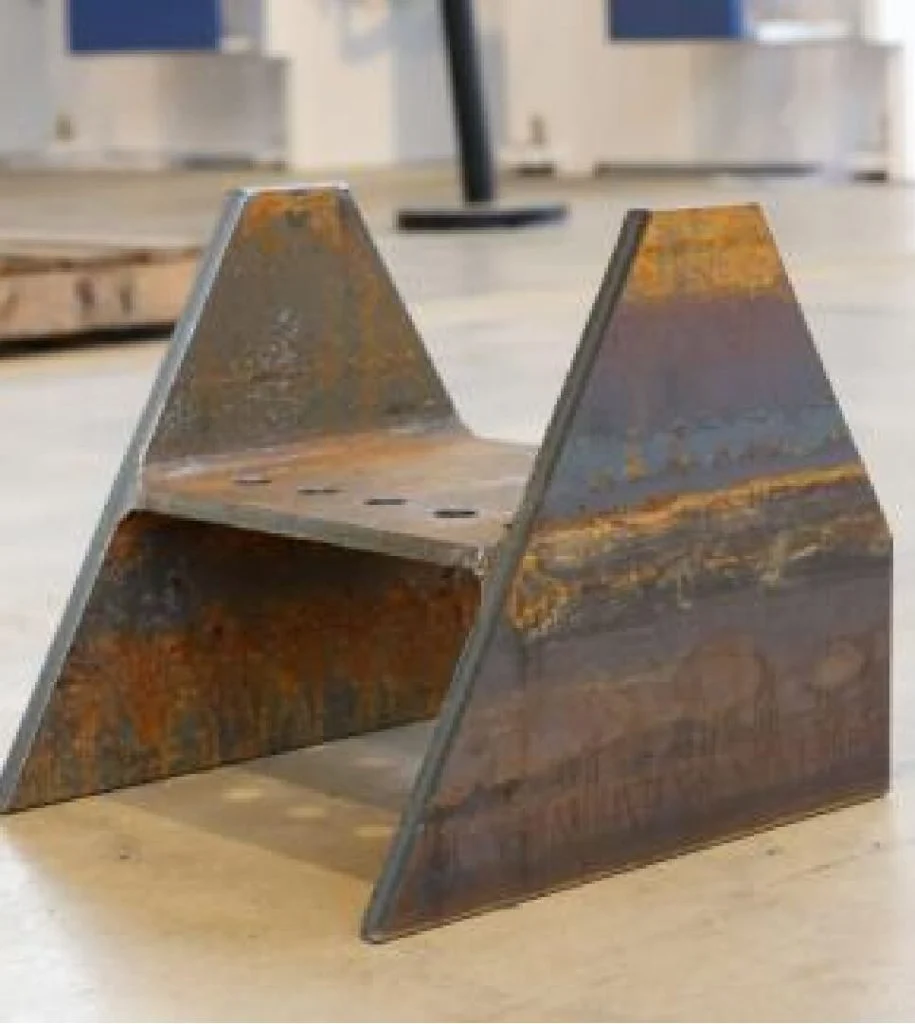

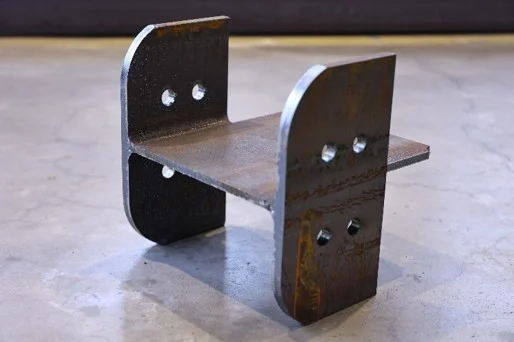

Detail zpracování nosníků
Řezání výřezů a otvorů na nosníku.
Laser nebo plazma na nosníky
Laser poskytuje přesné otvory pro šrouby a úzkou oblast ovlivněnou teplem, což je důležité pro šroubové spoje. U velmi tlustých profilů nebo tam, kde jde hlavně o zkosení těžkých profilů s nižší investicí, porovnejte 8osou profilovou plazmovou řezačku.
Nejčastější dotazy k HF30120
Jaké velikosti nosníků může HF30120 řezat?
Nosníky H do rozměru 1250 × 600 mm a plechy do šířki 2500 mm.
Jak dlouhé je lože?
Délka lože je přizpůsobena délkám nosníků, které zpracováváte; sdělte nám svůj nejdelší nosník.
Dokáže řezat zkosení?
Ano, ±45° s 5osou hlavou, spolu s výřezy, zářezy a otvory pro šrouby.
Je instalace v ceně?
PCL zajišťuje logistiku od dveří ke dveřím, celní podporu, instalaci na místě a zaškolení; rozsah je stanoven v cenové nabídce.
Porovnejte všechny stroje na řezání nosníků H vedle sebe v našem průvodci výběrem.
Pošlete nám svůj seznam nosníků a výkres typického spoje. Potvrdíme rozsah a vytvoříme cenovou nabídku na linku.
