Линия лазерной резки двутавровой балки HF30120: Обзор
HF30120 — это 5-осевая линия лазерной резки металлоконструкций. На одном станке выполняются резка двутавровых балок размером до 1250 × 600 мм и листового металла шириной до 2500 mm, торцовка, вырезка пазов, отверстия под болты, фаски ±45° и маркировка за один проход.

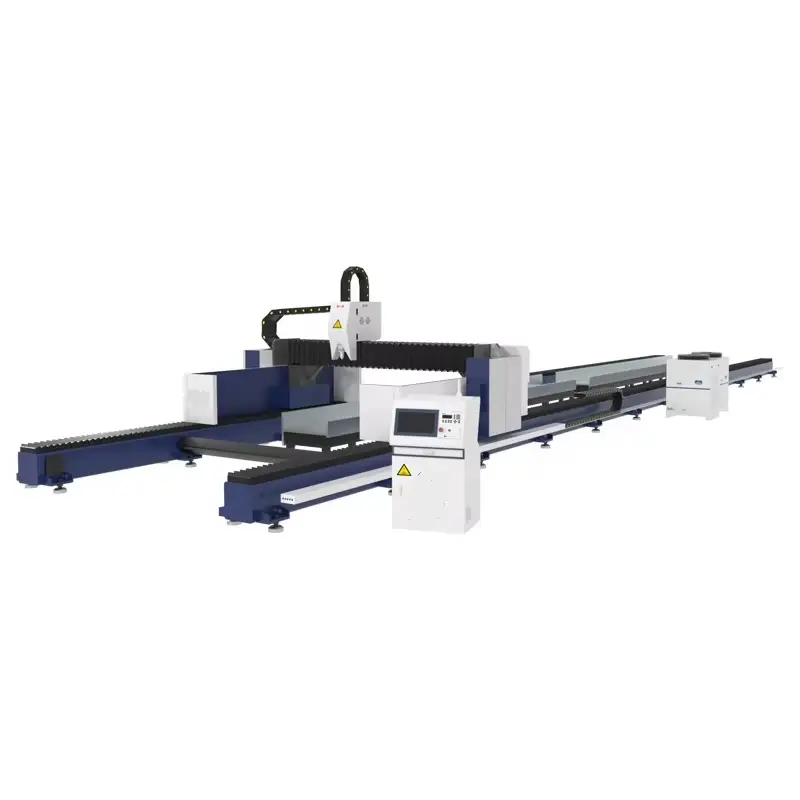

Лазерная резка двутавра HF в работе
5-осевая лазерная резка двутавровой балки.
Технические характеристики
| Диапазон резки двутавра | 1250 × 600 mm |
|---|---|
| Ширина резки листа | 2500 mm |
| Угол фаски | ±45° (5 осей) |
| Точность позиционирования по осям X/Y | ±0.08 mm |
| Точность повторного позиционирования | ±0.08 mm |
| Точность поворотной оси | ±0.1° |
| Макс. скорость позиционирования | 40 m/min |
| Длина станины | Настраивается под длину ваших балок |
| Опции | Модуль поворотного патрона для круглых и квадратных труб |
| Защита | Датчики столкновения на режущей головке |
| Сертификация | CE, ISO 9001 |
| Гарантия | 24 месяца на весь станок (за исключением расходных материалов) |
Операции за один проход
- Прямые резы и под углом на торцах.
- Вырезка пазов и вырезы в полке.
- Отверстия под болты в полках и стенке.
- Вырезы в стенке.

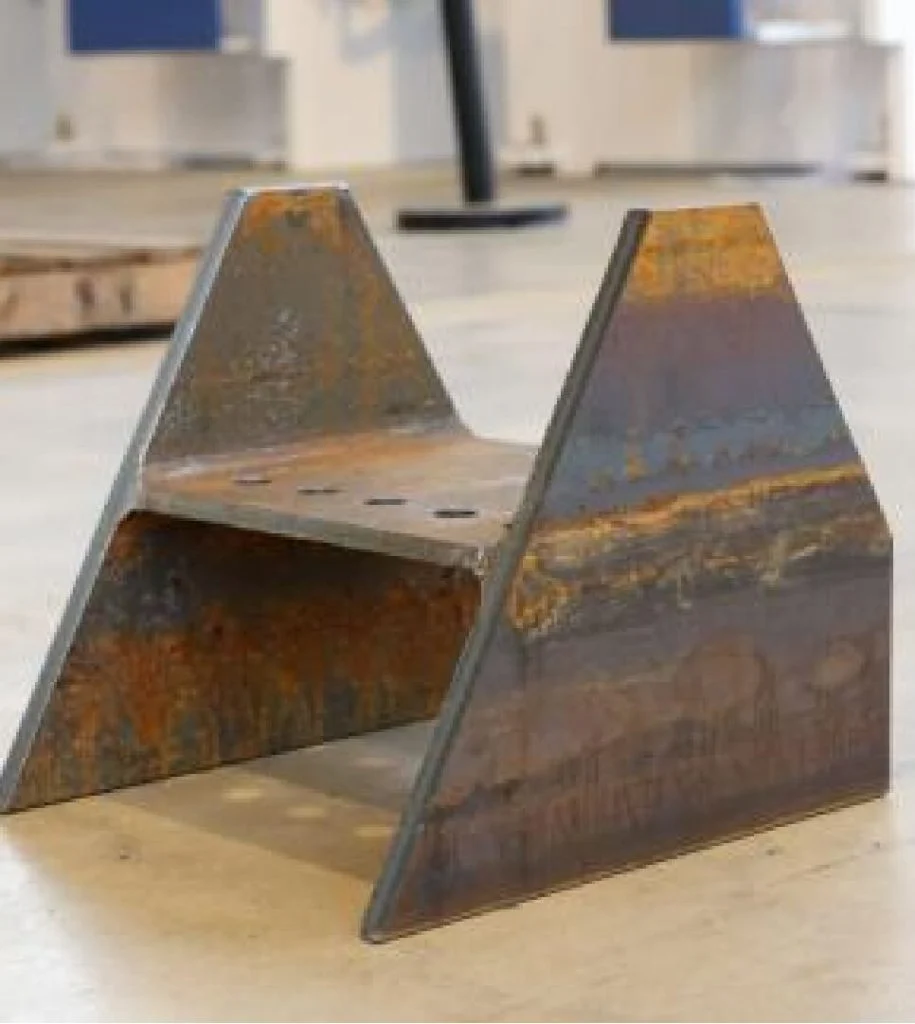

- Разделка кромок под сварку до ±45°.
- Маркировка номеров деталей и линий разметки.
Точность на реальных балках
Прокатные балки никогда не бывают идеально прямыми. 5-осевая система ЧПУ компенсирует искривление балки в процессе резки, а динамическое управление фокусом поддерживает постоянную глубину фокуса при изменении толщины стенки и полки. Датчики столкновений защищают головку во время 3D-перемещений.
Детали обработки балки

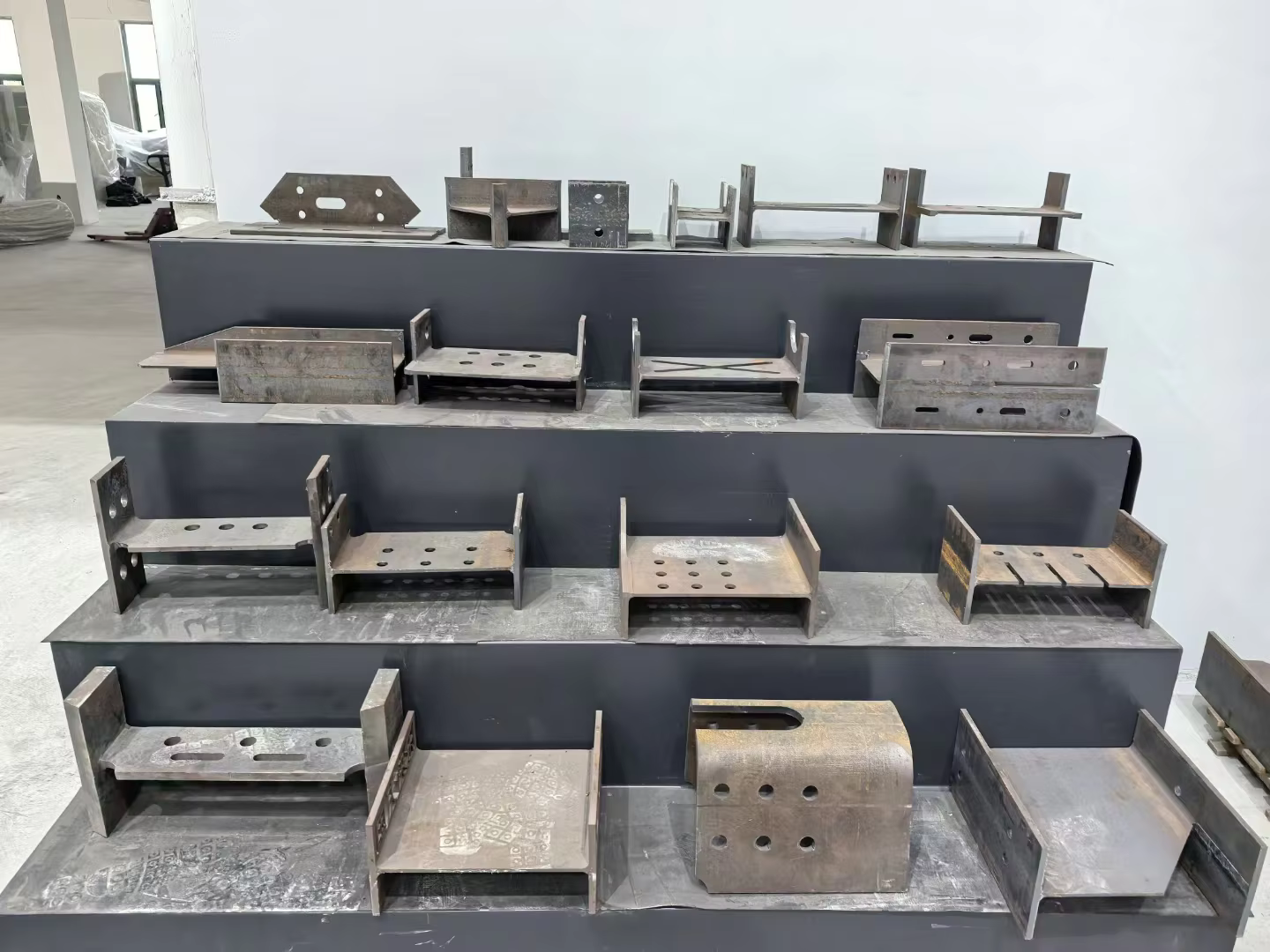

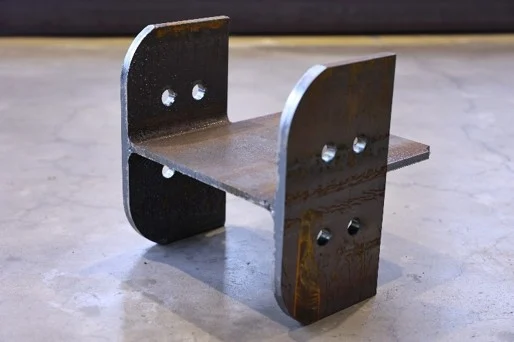

Резка пазов и отверстий на балке.
Лазерная или плазменная резка для балок
Лазер обеспечивает точные отверстия под болты и узкую зону термического влияния, что критически важно для болтовых соединений. Для очень толстых деталей или в случаях, когда на первом месте стоит разделка тяжелых профилей при минимальных инвестициях, сравните 8-осевой портальный плазменный станок для профилей.
Часто задаваемые вопросы по HF30120
Какие размеры балок может обрабатывать HF30120?
Двутавровые балки до 1250 × 600 mm и листы шириной до 2500 mm.
Какова длина станины?
Длина станины настраивается под длину обрабатываемых вами балок; сообщите нам максимальную длину вашей балки.
Можно ли резать фаски?
Да, под углом ±45° с помощью 5-осевой головки, одновременно с вырезкой пазов, выемкой и сверлением отверстий под болты.
Входит ли установка в стоимость?
PCL предоставляет логистику «от двери до двери», таможенную поддержку, шеф-монтаж и пусконаладку, а также обучение; объем услуг фиксируется в коммерческом предложении.
