HF30120 H-Profil Lazer Kesim Hattı: Genel Bakış
HF30120, yapısal çelikler için tasarlanmış 5 eksenli bir lazer kesim hattıdır. Tek bir operasyonda; 1250 × 600 mm ebatlarına kadar H-profilleri ve 2500 mm genişliğe kadar sacları kesebilir, ayrıca pah kırma, oyuk açma, çentikleme, cıvata deliği delme, ±45° açılı kesim ve markalama işlemlerini tek seferde gerçekleştirir.

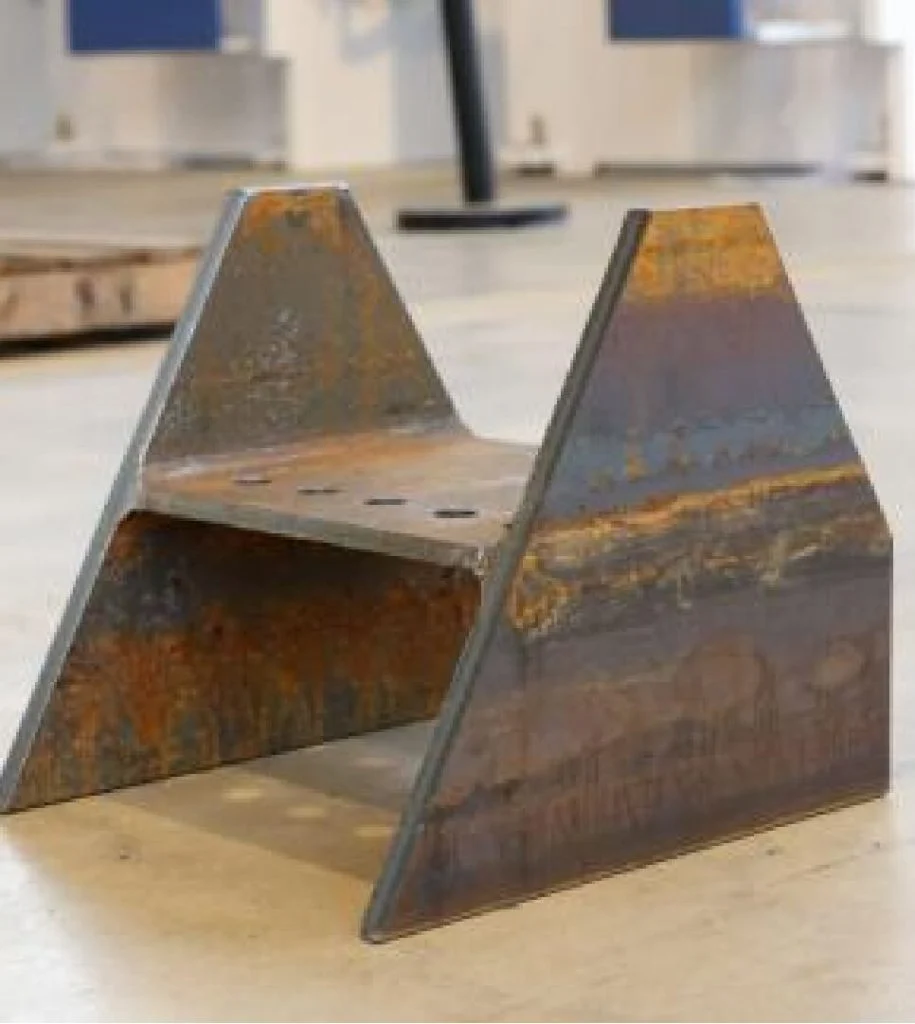

Çalışırken HF H-Profil Lazeri
H-profil üzerinde 5 eksenli lazer kesim.
Teknik Özellikler
| H-profil kesim aralığı | 1250 × 600 mm |
|---|---|
| Sac kesim genişliği | 2500 mm |
| Pah açısı | ±45° (5 eksen) |
| X/Y pozisyonlama hassasiyeti | ±0.08 mm |
| Tekrarlanabilir pozisyonlama hassasiyeti | ±0.08 mm |
| Döner eksen hassasiyeti | ±0.1° |
| Maks. pozisyonlama hızı | 40 m/min |
| Tablo uzunluğu | Profil boylarınıza göre yapılandırılır |
| Opsiyonlar | Kare ve borular için mandren modülü |
| Koruma | Kesme kafasında çarpışma sensörleri |
| Sertifikasyon | CE, ISO 9001 |
| Garanti | Tüm makine için 24 ay (sarf malzemeleri hariç) |
Tek Geçişte Yapılan İşlemler
- Kare ve açılı uç kesimleri.
- Flanş oyukları ve çentikleri.
- Flanş ve gövdede cıvata delikleri.
- Gövde açılışları.
- ±45°'ye kadar kaynak hazırlığı pahları.
- Parça numarası ve hat markalama.
Gerçek Profillerde Hassasiyet
Haddelenmiş profiller asla mükemmel düz değildir. 5 eksenli kontrolör, kesim sırasında profil eğriliklerini telafi eder; dinamik odak kontrolü ise gövde ile flanş arasındaki et kalınlığı değişimlerinde odak derinliğini sabit tutar. Çarpışma sensörleri, 3B hareketler sırasında kafayı korur.

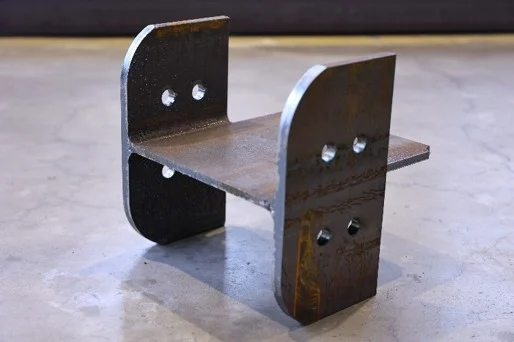

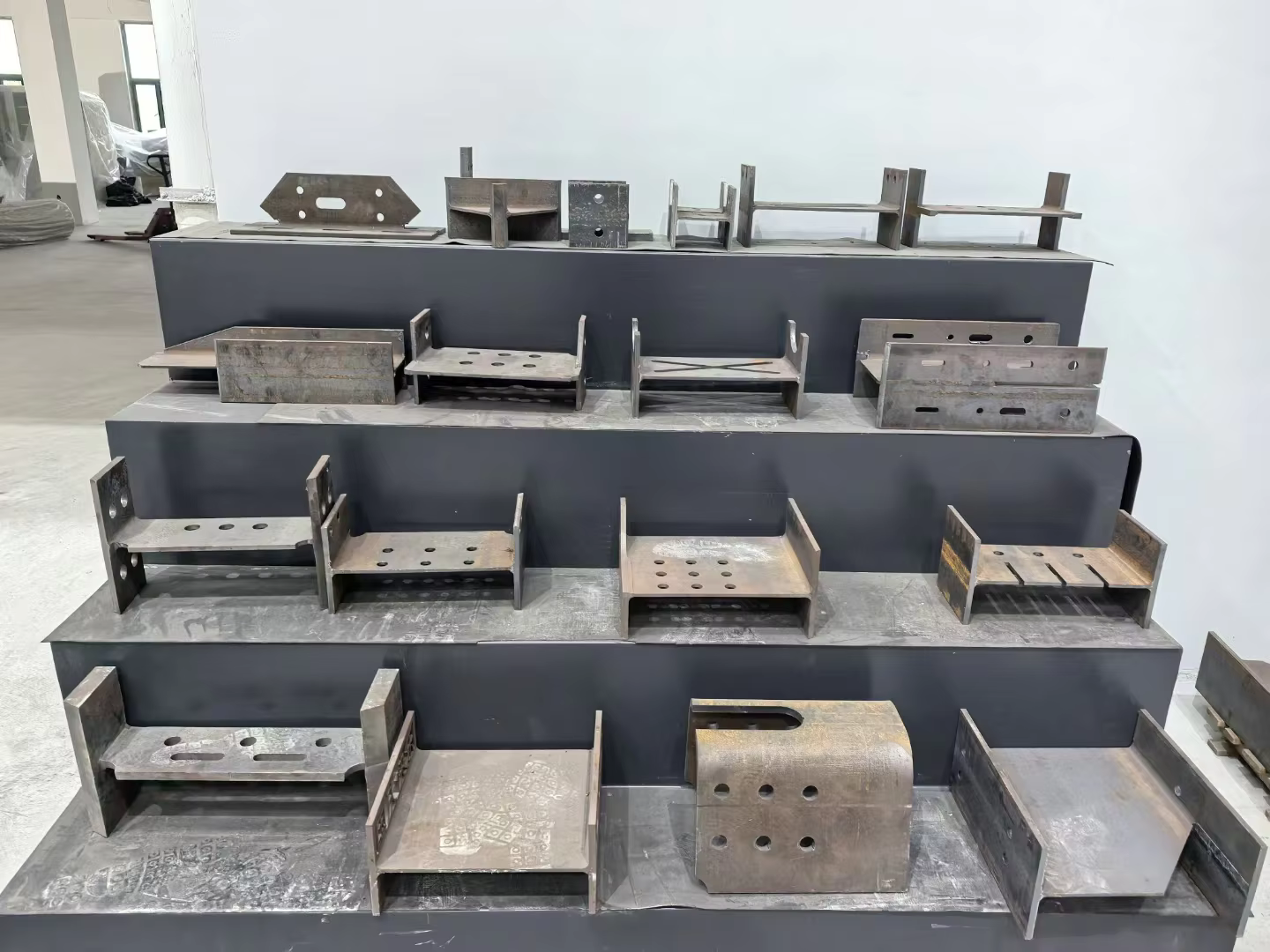

Profil İşleme Detayı
Profil üzerinde oyuk ve delik kesimi.
Profiller İçin Lazer mi Plazma mı?
Lazer; cıvatalı bağlantılar için kritik önem taşıyan, dar ısısı etkilenen bölgeye sahip ve hassas cıvata delikleri sunar. Çok kalın kesitler için veya daha düşük yatırımla kalın malzemelere pah kırma gerektiren durumlarda 8 eksenli profil plazma kesim makinesini inceleyebilirsiniz.
HF30120 SSS
HF30120 hangi profil ebatlarını kesebilir?
1250 × 600 mm'ye kadar H-profilleri ve 2500 mm genişliğe kadar sacları kesebilir.
Tabla uzunluğu ne kadardır?
Tabla uzunluğu işleyeceğiniz profil boylarına göre ayarlanır; bize en uzun profilinizi bildirin.
Pah kesebilir mi?
Evet, 5 eksenli kafa sayesinde oyuklar, çentikler ve cıvata delikleri ile birlikte ±45° pah kesebilir.
Kurulum ücrete dahil mi?
PCL; kapıdan kapıya lojistik, gümrük desteği, yerinde kurulum ve eğitim hizmeti sunar; kapsam teklif aşamasında belirlenir.
Seçim kılavuzumuzda tüm H-profil kesim makinelerini yan yana karşılaştırın.
Profil listenizi ve tipik bir bağlantı resminizi gönderin. Kesim aralığını onaylayıp size teklif sunalım.
