HF30120 H-profiel lasersnijlijn: Overzicht
De HF30120 is een 5-assige lasersnijlijn voor constructiestaal. Eén machine snijdt H-profielen tot 1250 × 600 mm en platen tot 2500 mm breed, inclusief haakse sneden, uitkepingen, kerfwerk, boutgaten, ±45° schuine kanten en markering in één beweging.
HF H-profiel laser in werking
5-assig lasersnijden op een H-profiel.
Technische specificaties
| H-profiel snijbereik | 1250 × 600 mm |
|---|---|
| Plaatsnijbreedte | 2500 mm |
| Schuintehoek | ±45° (5-assig) |
| X/Y positioneernauwkeurigheid | ±0.08 mm |
| Herhaalbare positioneernauwkeurigheid | ±0.08 mm |
| Rotatie-as nauwkeurigheid | ±0.1° |
| Max. verplaatsingssnelheid | 40 m/min |
| Bedlengte | Geconfigureerd op uw profiellengtes |
| Opties | Roterende klauwplaatmodule voor ronde en vierkante buizen |
| Beveiliging | Botsingssensoren op de snijkop |
| Certificering | CE, ISO 9001 |
| Garantie | 24 maanden op de gehele machine (verbruiksartikelen uitgezonderd) |
Bewerkingen in één doorgang
- Rechte en versteksneden.
- Uitkepingen en flensnokken.
- Boutgaten in flenzen en lijf.
- Lijfopeningen.
- Lasvoorbereidingen tot ±45°.
- Markering van onderdeelnummers en hulplijnen.
Nauwkeurigheid op echte profielen
Gewalste profielen zijn nooit helemaal recht. De 5-assige besturing compenseert profielkromming tijdens het snijden, en de dynamische focusbesturing houdt de brandpuntsafstand constant wanneer de materiaaldikte verandert tussen lijf en flens. Botsingssensoren beschermen de kop tijdens 3D-bewegingen.
Profielbewerking in detail

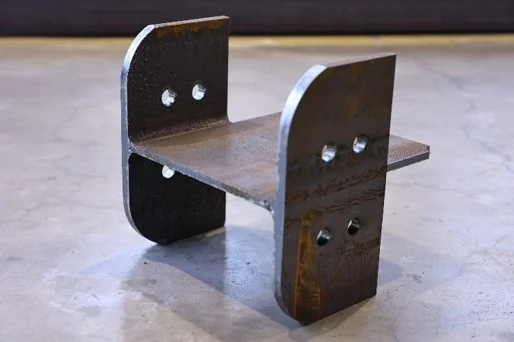

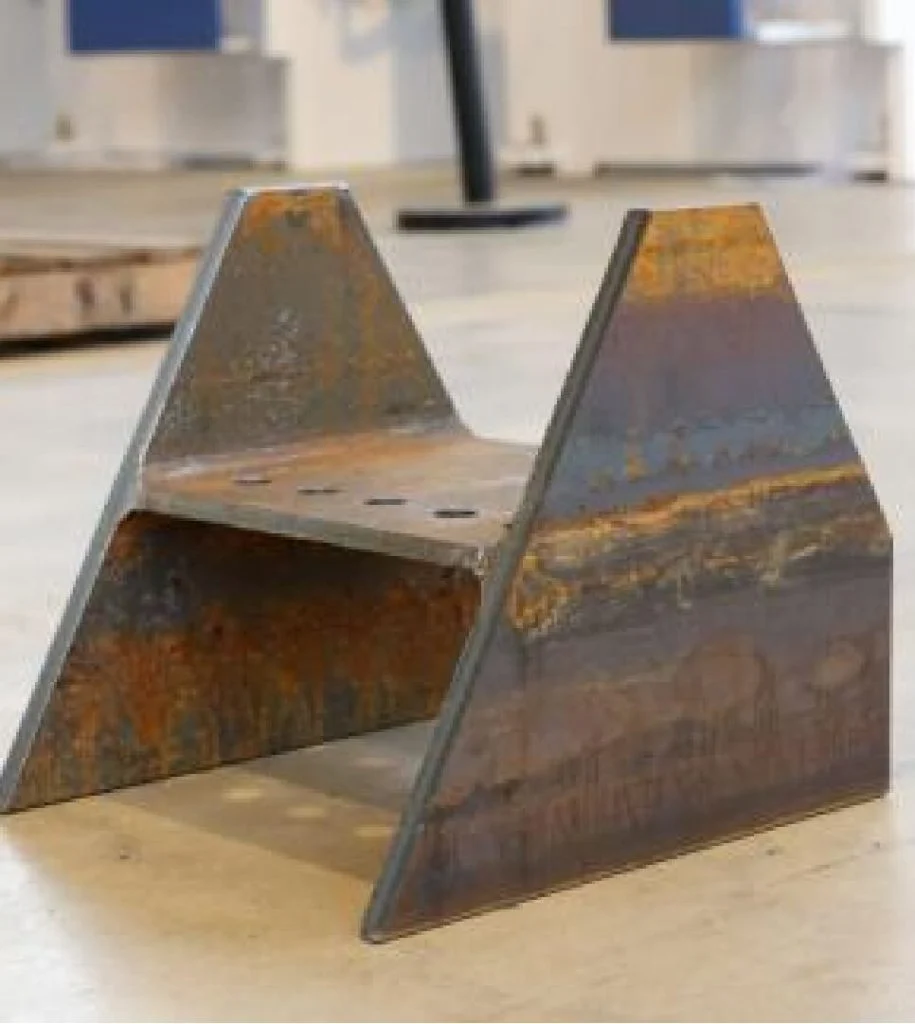

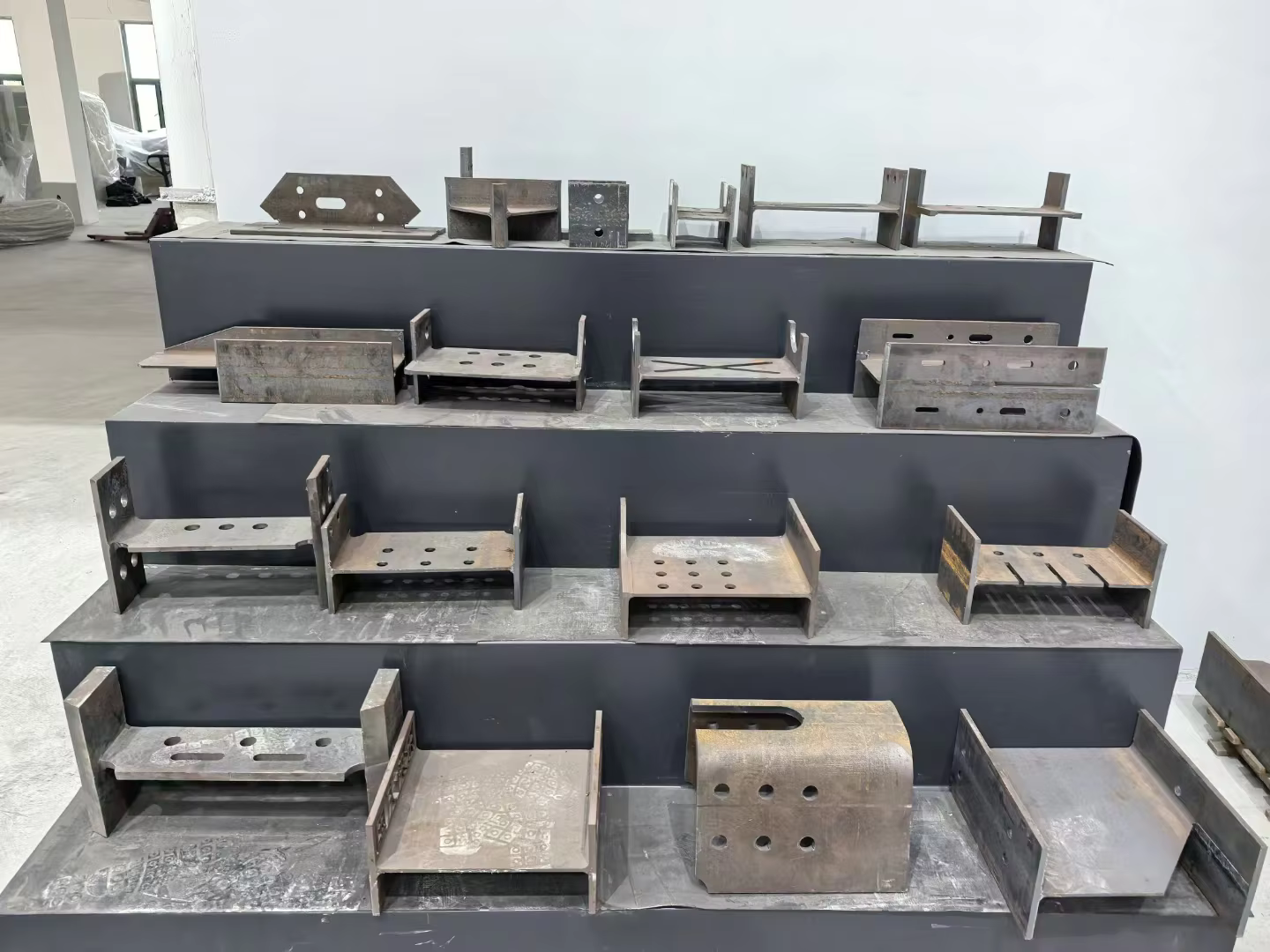

Uitkepingen en gaten snijden op een profiel.
Laser of plasma voor profielen
Laser zorgt voor nauwkeurige boutgaten en een smalle door hitte beïnvloede zone, wat cruciaal is voor boutverbindingen. Vergelijk voor zeer dikke secties, of waar het afschuinen van zware profielen bij een lagere investering vooropstaat, de 8-assige profielplasmasnijder.
HF30120 Veelgestelde vragen
Welke profielmaten kan de HF30120 snijden?
H-profielen tot 1250 × 600 mm, en platen tot 2500 mm breed.
Hoe lang is het bed?
De bedlengte wordt geconfigureerd op basis van de profiellengtes die u verwerkt; geef ons uw langste profiel door.
Kan de machine schuine kanten snijden?
Ja, ±45° met de 5-assige kop, in combinatie met uitkepingen, sparingen en boutgaten.
Is installatie inbegrepen?
PCL verzorgt deur-tot-deur logistiek, douaneondersteuning, installatie op locatie en training; de exacte omvang wordt vastgelegd in de offerte.
Vergelijk alle H-profiel snijmachines naast elkaar in onze selectiegids.
Stuur uw profiellijst en een typische aansluittekening op. Wij bevestigen het bereik en brengen een offerte uit voor de lijn.
