ماكينة قطع العوارض الفولاذية H بالليزر HF

خط قطع عوارض H بالليزر طراز HF30120: نظرة عامة

يعتبر HF30120 خط قطع بالليزر محاور 5 للصلب الإنشائي. تقوم ماالة واحدة بقطع عوارض H حتى 1250 × 600 مم وألواح بعرض يصل إلى 2500 مم، مع القطع النهائي، والتشكيل، والتفريغ، وثقوب المسامير، وقطع الشطف بزاوية ±45 درجة، والتعليم في تمريرة واحدة.

ماكينة قطع عوارض H بالليزر طراز HF قيد التشغيل

عملية قطع عوارض H بالليزر 5 محاور.

المواصفات الفنية

العمليات في تمريرة واحدة

• القطع النهائي المربع وبزاوية مائلة.
• التشكيل وتفريغ الحواف.
• ثقوب المسامير في الحواف والجدار.
• فتحات الجدار.
• شطف تجهيز اللحام حتى ±45 درجة.
• تعليم أرقام القطع وخطوط التخطيط.

الدقة على العوارض الحقيقية

العوارض المدرفلة ليست مستقيمة تماماً أبداً. يقوم وحدة التحكم ذات الـ 5 محاور بتعويض انحناء العارض أثناء القطع، ويحافظ التحكم الديناميكي في التركيز على ثبات عمق التركيز مع تغير السمك بين الجدار والحافة. تحمي مجسات الاصطدام الرأس أثناء الحركات ثلاثية الأبعاد.

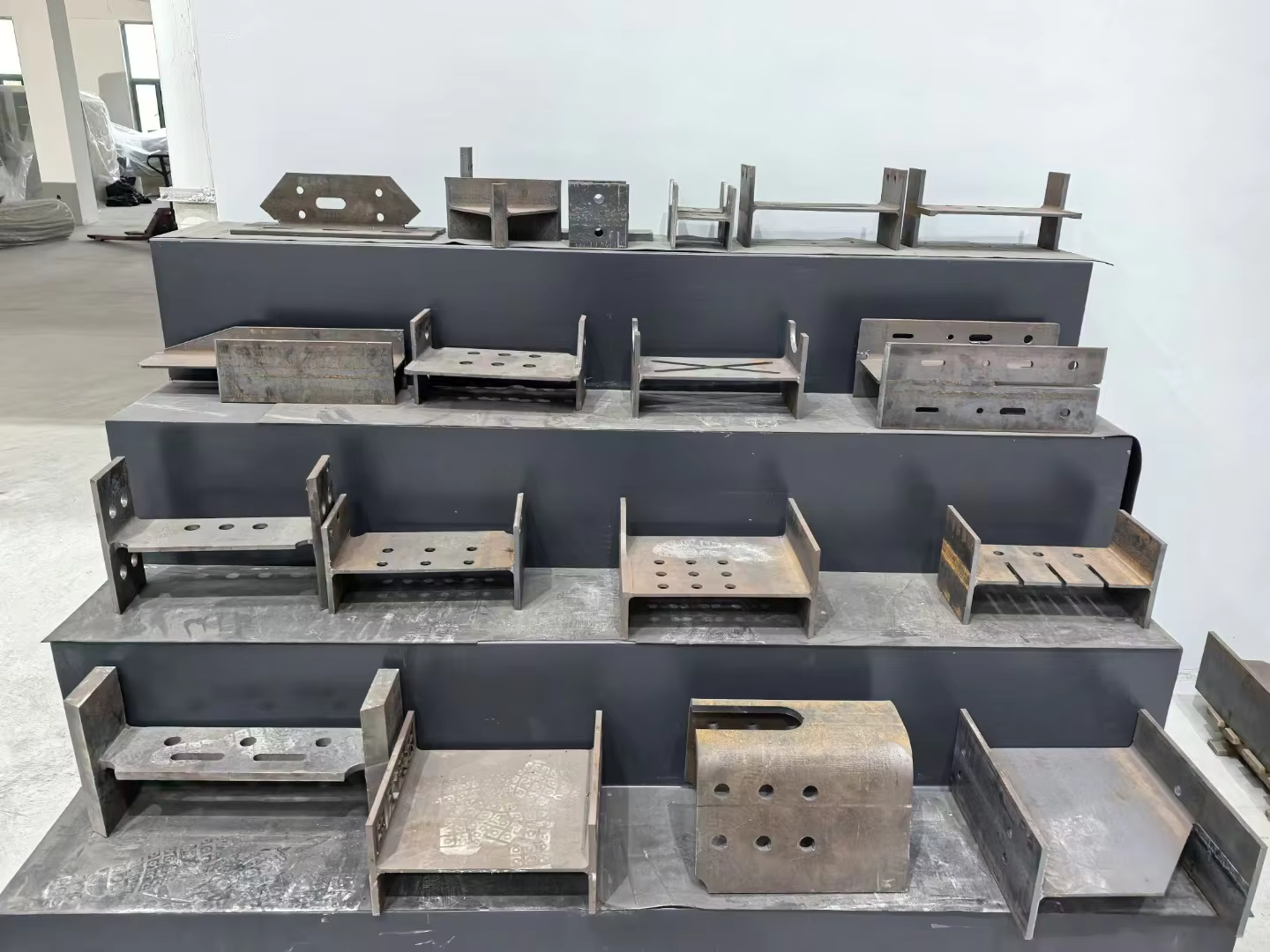

تفاصيل معالجة العوارض

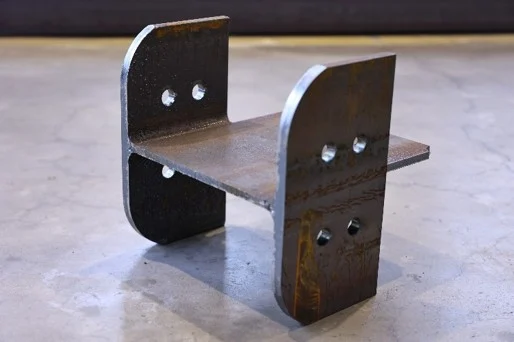

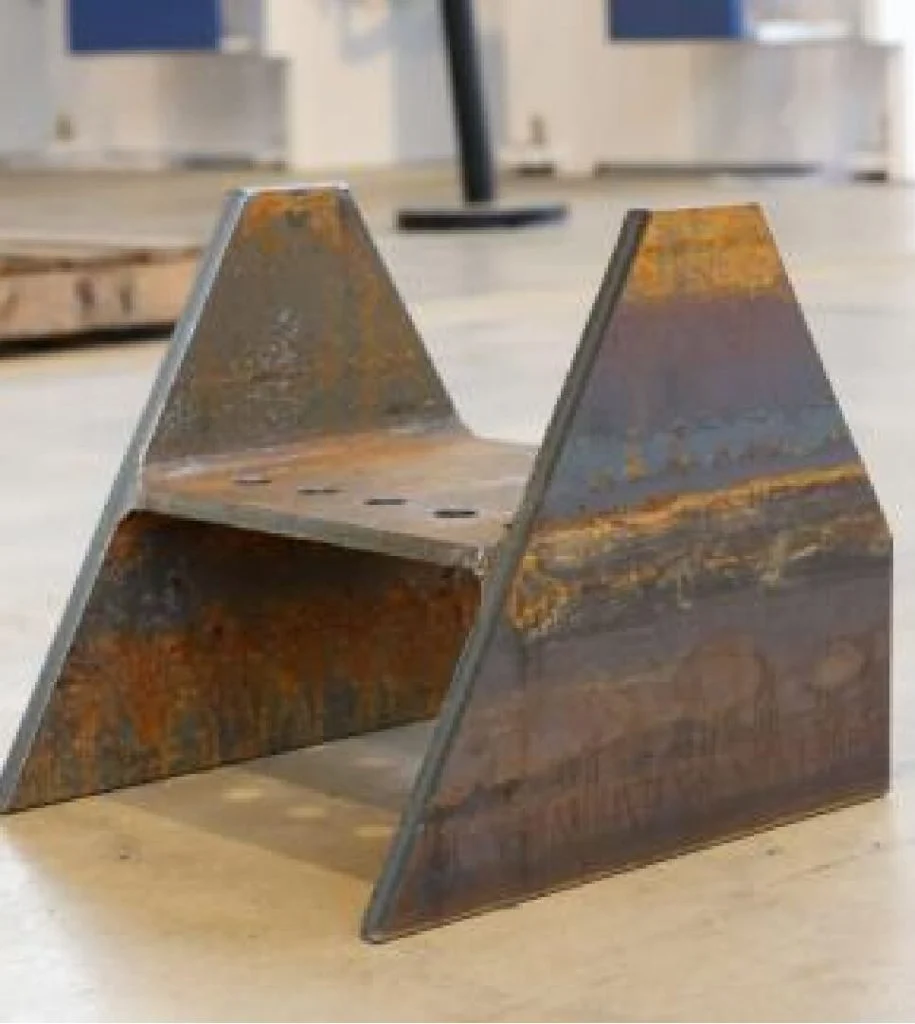

قطع التشكيل والثقوب على العارض.

الليزر أم البلازما للعوارض

يوفر الليزر ثقوب مسامير دقيقة ومنطقة متأثرة حرارياً ضيقة، وهو أمر مهم للوصلات المثبتة بمسامير. للمقاطع السميكة جداً، أو حيث يكون شطف المقاطع الثقيلة باستثمار أقل هو الأهم، قارن مع قطاعة البلازما للقطاعات ذات الـ 8 محاور.

الأسئلة الشائعة حول HF30120

ما هي أحجام العوارض التي يمكن لـ HF30120 قطعها؟

عوارض H حتى 1250 × 600 مم، وألواح بعرض يصل إلى 2500 مم.

ما هو طول الفرش؟

يتم تكوين طول الفرش وفقاً لأطوال العوارض التي تقوم بمعالجتها؛ أخبرنا بأطول عارض لديك.

هل يمكنه قطع الشطف؟

نعم، ±45 درجة برأس 5 محاور، جنباً إلى جنب مع التشكيل، التفريغ وثقوب المسامير.

هل التركيب مشمول؟

توفر PCL خدمات الخدمات اللوجستية من الباب إلى الباب، ودعم الجمارك، والتركيب في الموقع والتدريب؛ ويتم تحديد النطاق في عرض السعر.

قارن جميع ماكينات قطع عوارض H جنباً إلى جنب في دليل الاختيار الخاص بنا.
