Linea di taglio laser per travi H HF30120: Panoramica
L'HF30120 è una linea di taglio laser a 5 assi per profilati strutturali. Un'unica macchina taglia travi H fino a 1250 × 600 mm e lamiere larghe fino a 2500 mm, eseguendo tagli d'intestatura, intagli, asole, fori per bulloni, smussi a ±45° e marcatura in un'unica passata.
Laser per travi H HF in funzione
Taglio laser a 5 assi su trave H.
Specifiche Tecniche
| Gamma di taglio per travi H | 1250 × 600 mm |
|---|---|
| Larghezza di taglio lamiera | 2500 mm |
| Angolo di smusso | ±45° (5 assi) |
| Accuratezza di posizionamento X/Y | ±0,08 mm |
| Accuratezza di posizionamento ripetuto | ±0,08 mm |
| Accuratezza asse rotativo | ±0,1° |
| Velocità di posizionamento max | 40 m/min |
| Lunghezza del banco | Configurata in base alle lunghezze delle vostre travi |
| Opzioni | Modulo mandrino rotativo per tubi tondi e quadri |
| Protezione | Sensori anticollisione sulla testa di taglio |
| Certificazione | CE, ISO 9001 |
| Garanzia | 24 mesi sull'intera macchina (esclusi i materiali di consumo) |
Lavorazioni in un'unica passata
- Tagli d'intestatura a squadra e a45°.
- Intagli e scarichi su ali.
- Fori per bulloni su ali e anima.
- Aperture sull'anima.
- Smussi per preparazione saldatura fino a ±45°.
- Marcatura di codici articolo e linee di riferimento.
Accuratezza su profilati reali
Le travi da laminato non sono mai perfettamente dritte. Il controllo a 5 assi compensa l'imbarcamento della trave durante il taglio e il controllo dinamico della messa a fuoco mantiene costante la profondità focale al variare dello spessore tra anima e ali. I sensori anticollisione proteggono la testa durante i movimenti in 3D.

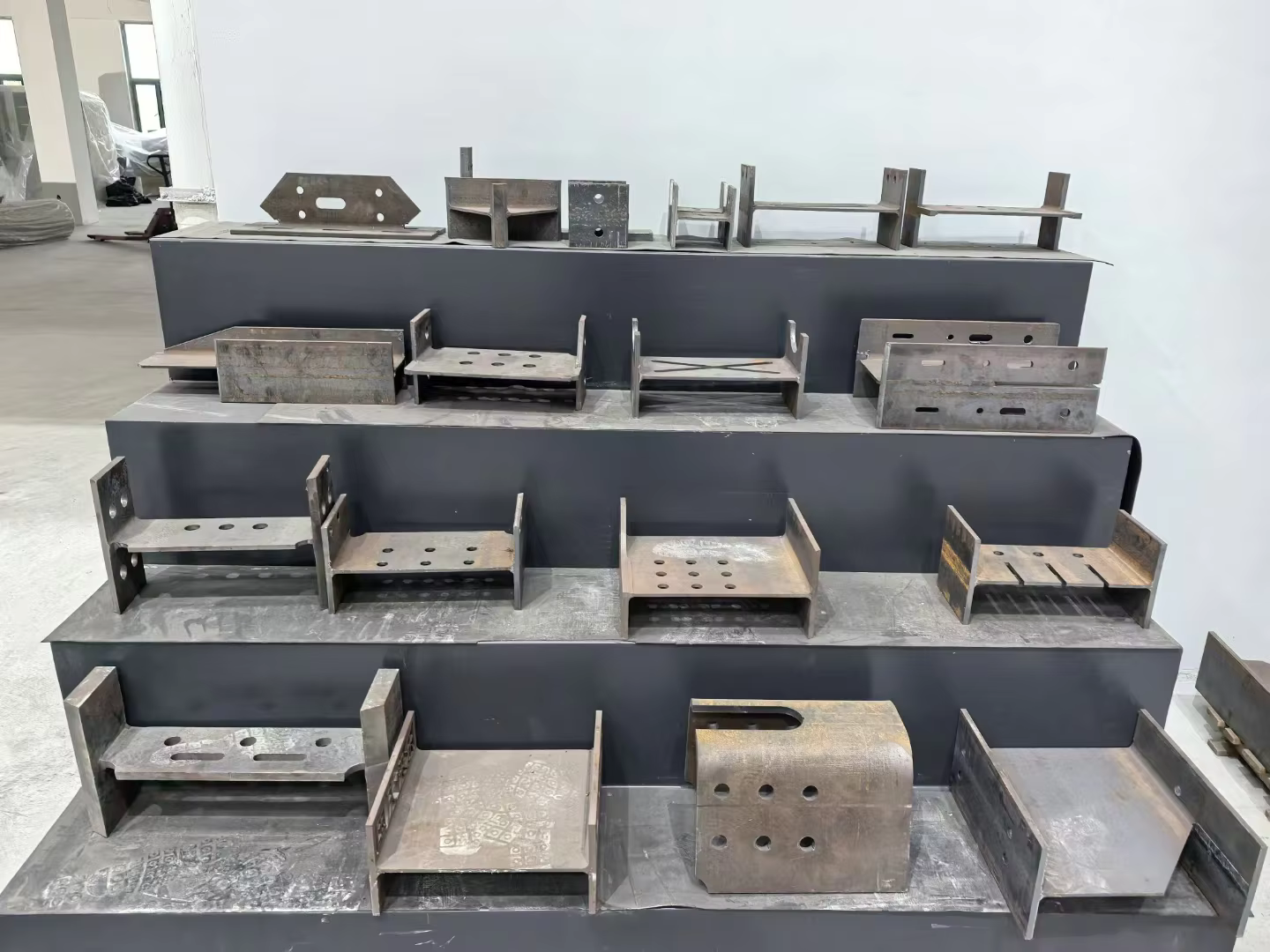

Dettaglio lavorazione travi
Esecuzione di intagli e fori su trave.
Laser o plasma per le travi
Il laser garantisce fori per bulloni accurati e una zona alterata termicamente ridotta, un aspetto fondamentale per i giunti imbullonati. Per sezioni molto spesse, o laddove sia prioritaria la smussatura di profilati pesanti con un investimento inferiore, valutate il taglio plasma per profilati a 8 assi.
FAQ HF30120
Quali dimensioni di travi può tagliare l'HF30120?
Travi H fino a 1250 × 600 mm e lamiere larghe fino a 2500 mm.
Quanto è lungo il banco?
La lunghezza del banco viene configurata in base alla lunghezza delle travi che lavorate; comunicateci la vostra trave più lunga.
Può eseguire smussi?
Sì, a ±45° con la testa a 5 assi, insieme a intagli, scarichi e fori per bulloni.
L'installazione è inclusa?
PCL fornisce logistica door-to-door, supporto doganale, installazione in loco e formazione; l'ambito della fornitura viene definito nel preventivo.
Confronta tutte le macchine di taglio per travi H fianco a fianco nella nostra guida alla scelta.
Inviateci la vostra lista travi e un disegno di giunzione tipico. Verificheremo la gamma e vi invieremo un preventivo per la linea.
