Dây chuyền cắt laser dầm H HF30120: Tổng quan

HF30120 là dòng máy cắt laser 5 trục chuyên dụng cho kết cấu thép. Một máy có thể cắt dầm H kích thước lên đến 1250 × 600 mm và bản mã rộng đến 2500 mm, thực hiện đồng thời các công đoạn cắt đầu, khoét mộng, tạo rãnh, khoan lỗ bu-lông, vát mép ±45° và khắc dấu chỉ trong một lần gia công.

Máy cắt laser dầm H HF hoạt động thực tế

Cắt laser 5 trục trên dầm H.

Thông số kỹ thuật

Gia công hoàn thiện trong một lần chạy

• Cắt vuông góc và cắt vát đầu dầm.
• Khoét mộng và cắt khuyết cánh dầm.
• Khoắn lỗ bu-lông trên cánh và bụng dầm.
• Khoét lỗ trên bụng dầm.
• Vát mép chuẩn bị hàn lên tới ±45°.
• Khắc mã số chi tiết và vạch dấu định vị.

Độ chính xác trên cây dầm thực tế

Thép hình cán nóng không bao giờ thẳng tuyệt đối. Bộ điều khiển 5 trục tự động bù trừ độ cong vênh của dầm trong quá trình cắt, kết hợp tính năng kiểm soát tiêu cự động giúp duy trì độ sâu tiêu cự không đổi khi độ dày thay đổi giữa phần bụng và cánh dầm. Hệ thống cảm biến chống va chạm bảo vệ mỏ cắt trong suốt quá trình chuyển động 3D.

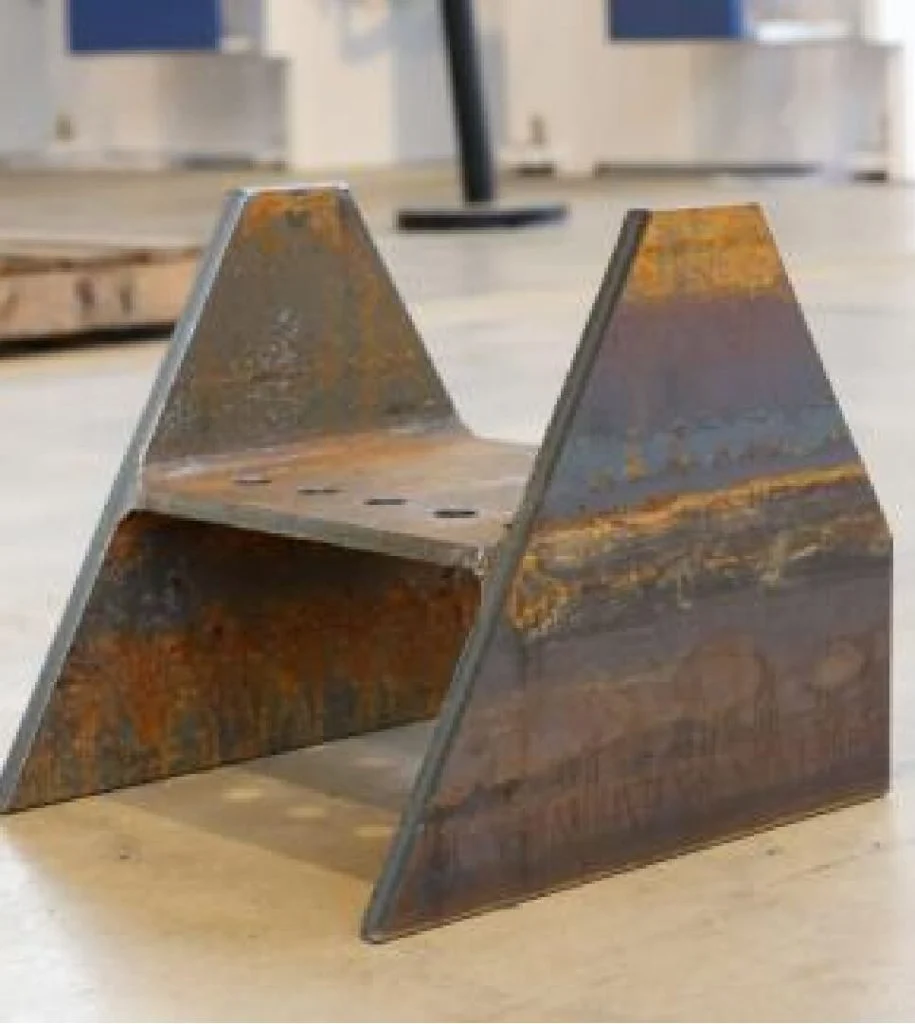

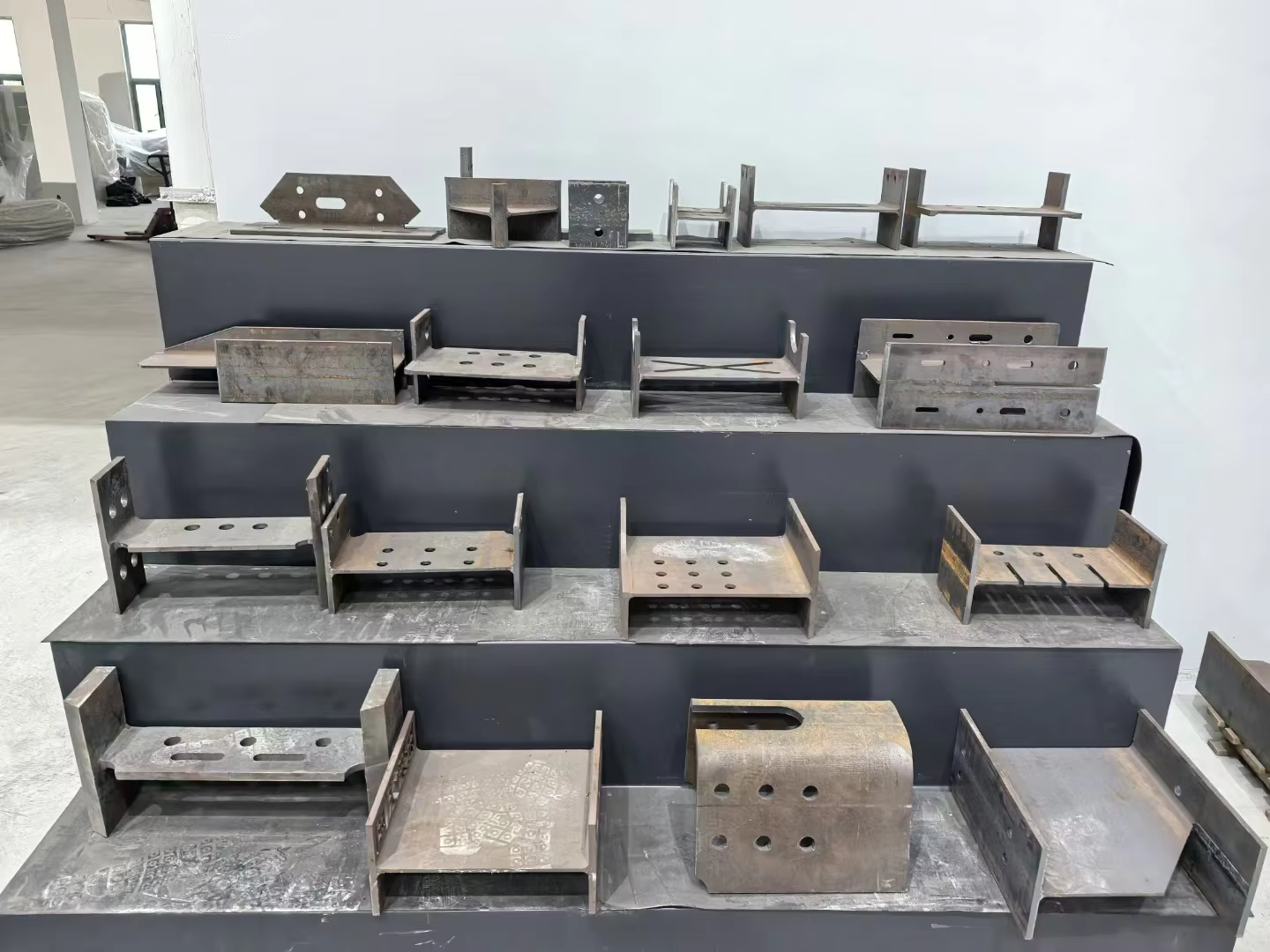

Chi tiết gia công dầm

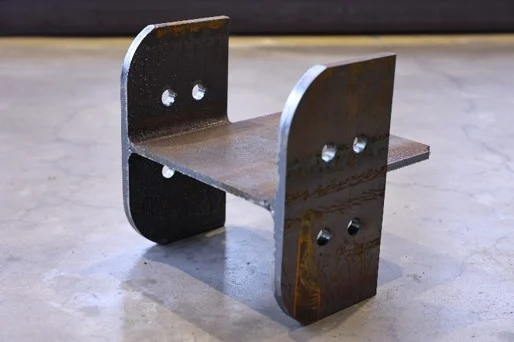

Cắt khoét mộng và lỗ trên dầm.

Nên chọn cắt laser hay cắt plasma cho dầm thép?

Công nghệ laser mang lại các lỗ bu-lông chính xác và vùng ảnh hưởng nhiệt hẹp, rất quan trọng đối với các liên kết bu-lông. Đối với các kết cấu rất dày hoặc khi ưu tiên chi phí đầu tư thấp hơn cho việc vát mép thép dày, bạn có thể tham khảo máy cắt plasma định hình 8 trục.

Câu hỏi thường gặp về HF30120

Máy HF30120 có thể cắt được kích thước dầm nào?

Dầm H kích thước lên đến 1250 × 600 mm và bản mã rộng tới 2500 mm.

Chiều dài bàn máy là bao nhiêu?

Chiều dài bàn máy được thiết kế tùy chỉnh theo kích thước dầm thực tế của xưởng; hãy cho chúng tôi biết chiều dài cây dầm dài nhất của bạn.

Máy có cắt vát mép được không?

Có, máy cắt vát góc ±45° nhờ đầu cắt 5 trục, kết hợp cắt mộng, tạo rãnh và khoan lỗ bu-lông.

Đã bao gồm chi phí lắp đặt chưa?

PCL cung cấp dịch vụ logistics trọn gói giao hàng tận nơi, hỗ trợ thủ tục hải quan, lắp đặt và đào tạo trực tiếp tại xưởng; phạm vi công việc sẽ được ghi rõ trong báo giá.
