Linha de Corte a Laser para Vigas H HF30120: Visão Geral
A HF30120 é uma linha de corte a laser de 5 eixos para aço estrutural. Uma única máquina corta vigas H de até 1250 × 600 mm e chapas de até 2500 mm de largura, realizando cortes de extremidade, rebaixos, entalhes, furos para parafusos, chanfros de ±45° e marcação em uma única passada.
Laser para Vigas H HF em Operação
Corte a laser de 5 eixos em uma viga H.
Especificações Técnicas
| Capacidade de corte de vigas H | 1250 × 600 mm |
|---|---|
| Largura de corte de chapas | 2500 mm |
| Ângulo de chanfro | ±45° (5 eixos) |
| Precisão de posicionamento X/Y | ±0,08 mm |
| Precisão de posicionamento repetido | ±0,08 mm |
| Precisão do eixo rotativo | ±0,1° |
| Velocidade máx. de posicionamento | 40 m/min |
| Comprimento da mesa | Configurado para o comprimento das suas vigas |
| Opcionais | Módulo de mandril rotativo para tubos redondos e quadrados |
| Proteção | Sensores de colisão no cabeçote de corte |
| Certificação | CE, ISO 9001 |
| Garantia | 24 meses para toda a máquina (exceto consumíveis) |
Operações em Uma Única Passada
- Cortes de extremidade retos e em meia-esquadria.
- Rebaixos e entalhes em abas.
- Furos para parafusos nas abas e na alma.
- Aberturas na alma.
- Chanfros de preparação para solda de até ±45°.
- Marcação de números de peças e linhas de referência.
Precisão em Vigas Reais
Vigas laminadas nunca são perfeitamente retas. O controlador de 5 eixos compensa o empenamento da viga durante o corte, e o controle dinâmico de foco mantém a profundidade focal constante conforme a espessura varia entre a alma e a aba. Sensores de colisão protegem o cabeçote durante os movimentos em 3D.
Detalhe do Processamento de Vigas

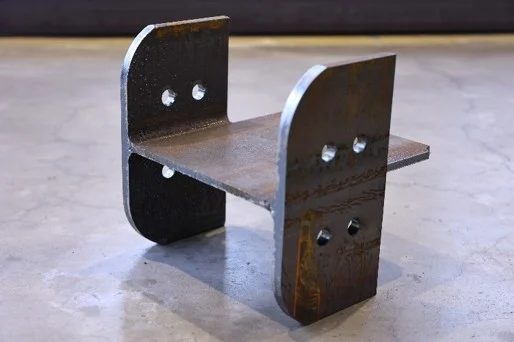

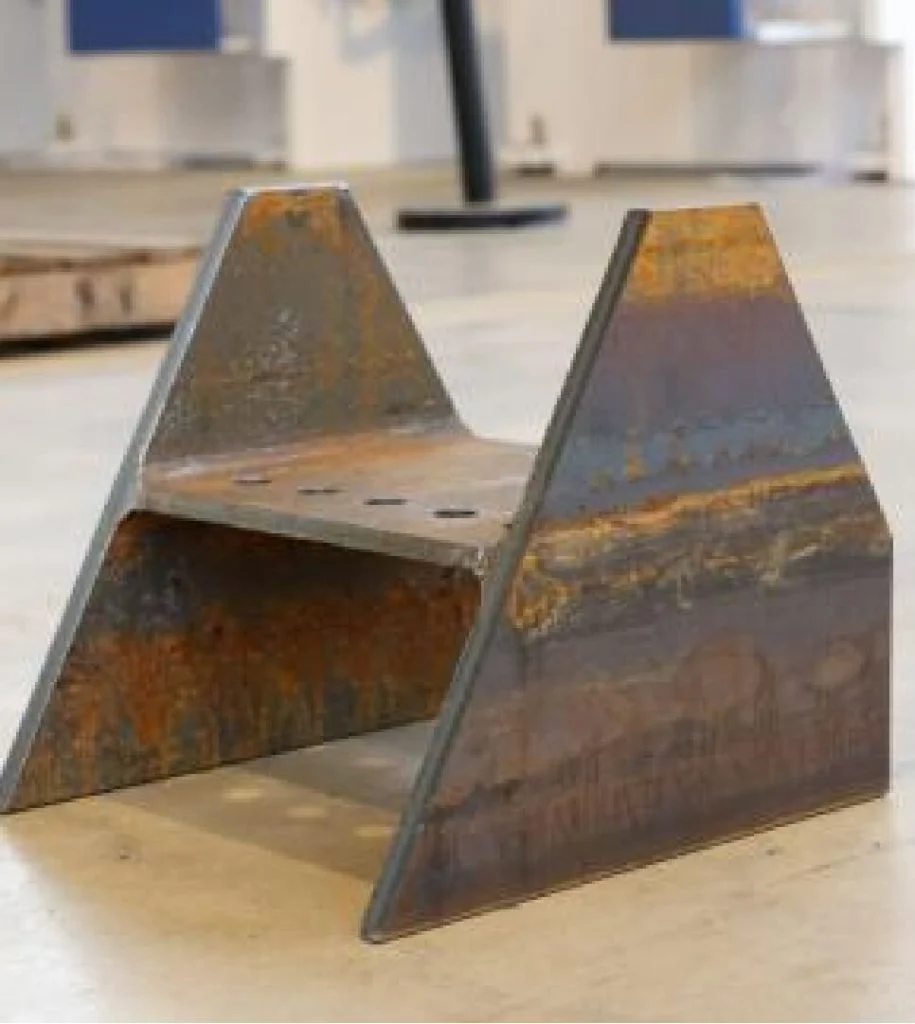

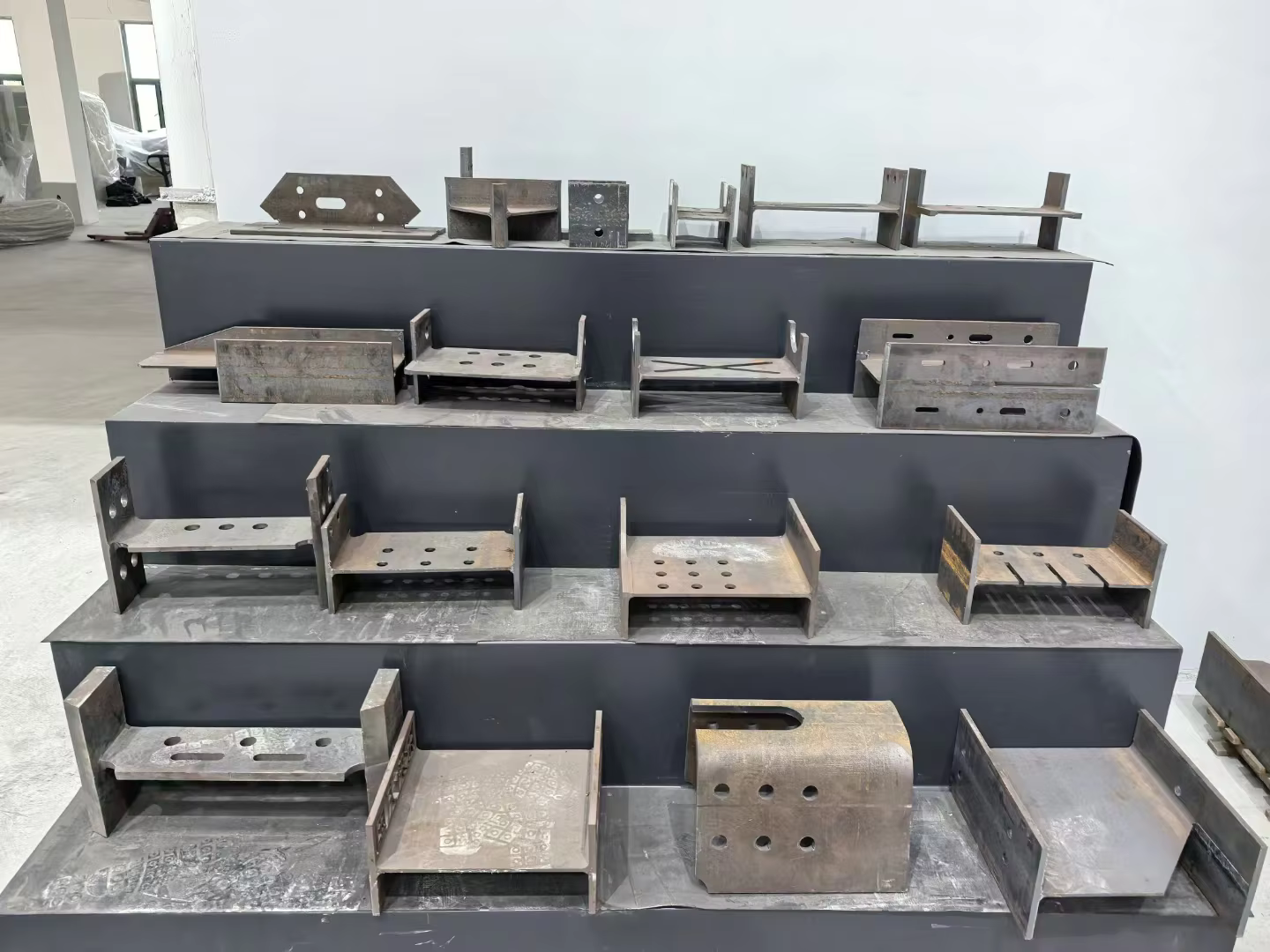

Corte de rebaixos e furos em uma viga.
Laser ou Plasma para Vigas
O laser oferece furos precisos e uma zona afetada pelo calor reduzida, o que é fundamental para conexões parafusadas. Para perfis muito espessos, ou onde o chanfro de seções pesadas com menor investimento seja prioridade, compare o corte a plasma de perfis de 8 eixos.
FAQ da HF30120
Quais tamanhos de vigas a HF30120 consegue cortar?
Vigas H de até 1250 × 600 mm e chapas de até 2500 mm de largura.
Qual é o comprimento da mesa?
O comprimento da mesa é configurado de acordo com o comprimento das vigas que você processa; informe-nos a sua maior viga.
Ela consegue cortar chanfros?
Sim, chanfros de ±45° com o cabeçote de 5 eixos, além de rebaixos, entalhes e furos para parafusos.
A instalação está inclusa?
A PCL fornece logística porta a porta, suporte aduaneiro, instalação no local e treinamento; o escopo é definido na cotação.
Compare todas as máquinas de corte de vigas H lado a lado em nosso guia de seleção.
Envie sua lista de vigas e um desenho típico de conexão. Nós confirmamos a capacidade e elaboramos a cotação da linha.
