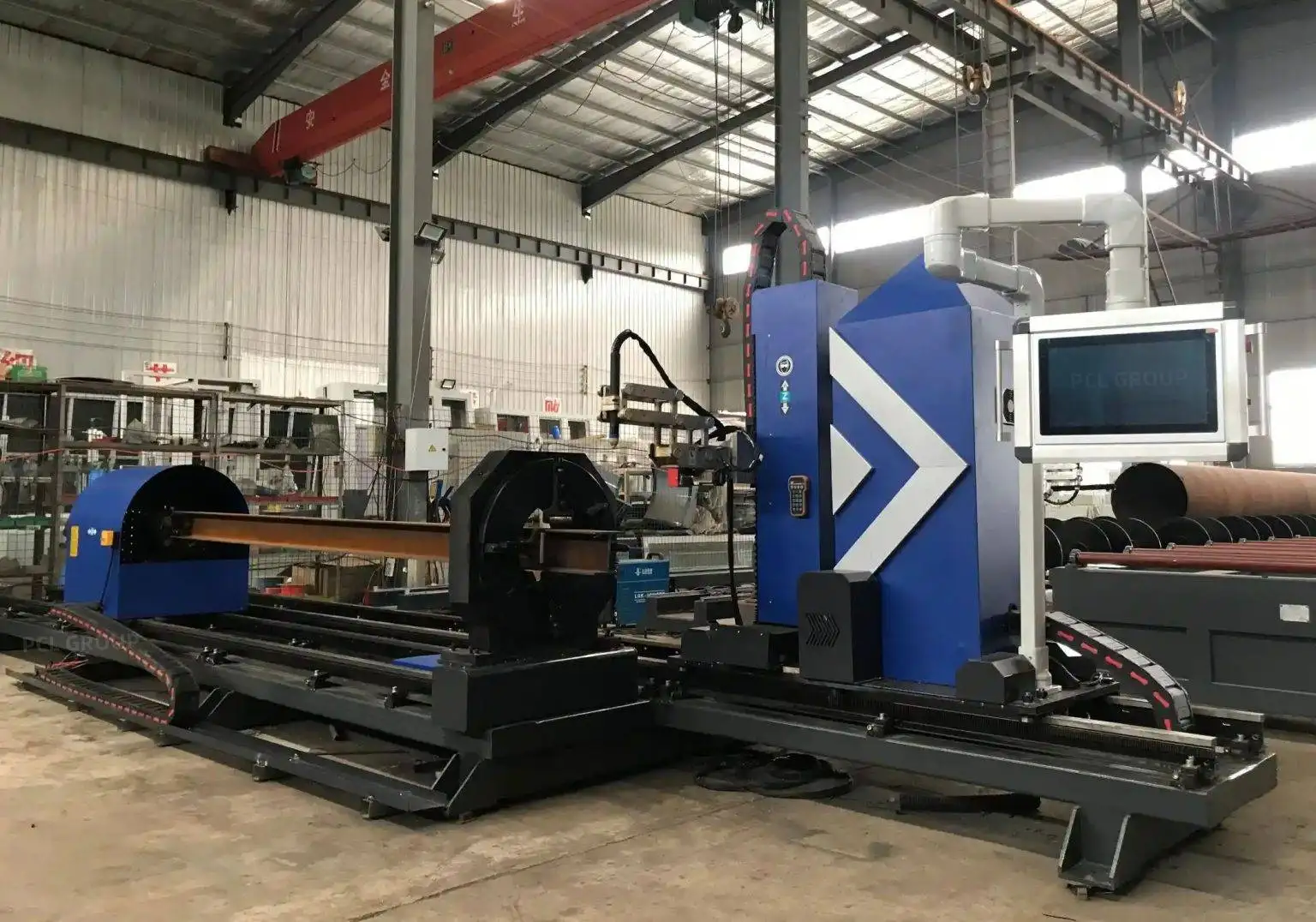

8-Achsen-Profil-Plasmabrennanlage: Übersicht
Die 8-Achsen-Profilschneidanlage von PCL schneidet und fast Rohre und Stahlbauprofile auf einer einzigen Maschine an: Rund- und Vierkantrohre, Rechteckrohre, U-Profile, Winkelstahl sowie H- und I-Träger. Acht synchronisierte Achsen ermöglichen das Anfasen an Flansch und Steg von unregelmäßigen Profilen.
8-Achsen-Profilschneiden in Aktion
Schneiden und Anfasen von Stahlbauprofilen.
Technische Daten
| Profile | Rund-, Vierkant- und Rechteckrohre; U-Profil; Winkelstahl; H- und I-Träger |
|---|---|
| Rohrkapazität | Rund bis Ø800 mm, Quadrat bis 600 mm |
| Fase | Bis zu ±60° mit Raumwinkelkompensation |
| Brenner | Plasma bis 30 mm; Autogen bis 100 mm |
| Länge | 6 m oder 12 m |
| Preis | USD 45.000–80.000 FOB Qingdao, je nach Konfiguration |
| Zertifizierung | CE, ISO 9001 |
| Garantie | 24 Monate auf die gesamte Maschine (Verschleißteile ausgenommen) |
Was sie ersetzt
Stahlbauprofile durchlaufen normalerweise eine Bandsäge, eine Bohrstraße und manuelle Brennarbeiten für Ausschnitte und Fasen. Die 8-Achsen-Schneidanlage übernimmt Endcuts, Ausklinkungen, Bohrungen und Fasen an Rohren und Trägern direkt aus dem Programm, sodass die Teile bei der Montage exakt passen und die Schweißnahtvorbereitung konsistent ist. Die Schnittkantenqualität wird üblicherweise nach ISO 9013 (Rechteckigkeits- und Rauheitsklassen) spezifiziert. Wenn Ihre Zeichnungen eine bestimmte Klasse fordern, teilen Sie uns dies mit – wir prüfen es an Probeschnitten.
Für präzise Bolzenlöcher an H-Trägern und dünneren Profilen vergleichen Sie bitte auch die HF30120 H-Träger-Laseranlage.
Einordnung im PCL-Plasmasortiment
| Maschine | Konzipiert für | Preis (FOB Qingdao) |
|---|---|---|
| Tragbare Plasmaschneidemaschine | Manuelles oder gefühltes Schneiden, 12–25 mm | USD 1.200 |
| P3015 Tischplasmaanlage | Bleche und Platten auf kompaktem, integriertem Tisch | USD 2.000–15.000 |
| Portalplasmaanlage | Große Platten; Plasma und optional Autogen | USD 2.000–15.000 |
| 5-Achsen-Fasenplasma | V-, X-, Y- und K-Schweißnahtvorbereitung | USD 35.000–60.000 |
| Rohrplasmaanlage | Rundrohre Ø50–1500 mm, Sattelschnitte | Auf Anfrage |
| 8-Achsen-Profilplasma (diese Maschine) | Rohre, U-Profile, H- und I-Träger mit Fasen | USD 45.000–80.000 |
Häufig gestellte Fragen zum 8-Achsen-Profilplasma
Welche Profile kann die 8-Achsen-Maschine schneiden?
Rund-, Vierkant- und Rechteckrohre, U-Profile, Winkelstahl sowie H- oder I-Träger.
Wie groß dürfen die Rohre sein?
Rundrohre bis Ø800 mm und Vierkantrohre bis 600 mm.
Wie dick kann geschnitten werden?
Bis zu 30 mm mit Plasma und bis zu 100 mm mit dem Autogenbrenner.
Was kostet die Maschine?
USD 45.000–80.000 FOB Qingdao, je nach Länge und Optionen.
Vergleichen Sie alle Plasmaschneidmaschinen direkt in unserem Auswahlratgeber.
Senden Sie uns Ihre Profiliste. Wir prüfen den Bereich und erstellen ein Angebot für die 8-Achsen-Anlage.
