เครื่องตัดเลเซอร์เหล็ก H-Beam รุ่น HF

เครื่องตัดเลเซอร์โครงสร้างเหล็ก H-Beam รุ่น HF30120: ภาพรวม

HF30120 คือเครื่องตัดเลเซอร์ 5แกน สำหรับงานโครงสร้างเหล็ก เครื่องเดียวสามารถตัด H-beam ขนาดใหญ่สุด 1250 × 600 มม. และแผ่นเพลทกว้างสุด 2500 มม. ทำได้ทั้งตัดฉาก/ตัดเอียงปลาย, ตัดบาก, เจาะรูน็อต, ตัดทำมุมบาก ±45° และตีเส้นมาร์คกิ้งจบครบในรอบเดียว

การทำงานจริงของเครื่องตัดเลเซอร์ H-Beam รุ่น HF

การตัดเลเซอร์ 5 แกนบนเหล็ก H-beam.

ข้อมูลทางเทคนิค

กระบวนการทำงานครบจบในครั้งเดียว

• ตัดฉากและตัดเอียงปลาย
• ตัดบากโค้งและบากปีกเหล็ก
• เจาะรูน็อตทั้งที่ปีกและเอวบีม
• เจาะช่องเปิดที่เอวบีม
• ตัดเตรียมผิวเชื่อมทำมุมบากสูงสุด ±45°
• ตีเส้นรหัสชิ้นงานและแนวประกอบ

ความแม่นยำบนชิ้นงานจริง

เหล็กโครงสร้างรีดร้อนทั่วไปมักจะไม่ตรงเป๊ะ 100% ระบบควบคุม 5 แกนของเราช่วยชดเชยความโก่งงอของเหล็กระหว่างตัดได้ทันที พร้อมระบบควบคุมโฟกัสแบบไดนามิกที่รักษาความลึกโฟกัสให้คงที่แม้ความหนาจะเปลี่ยนไปไประหว่างเอวบีมและปีกบีม พร้อมเซนเซอร์กันชนช่วยปกป้องหัวตัดระหว่างเดิน 3 มิติ

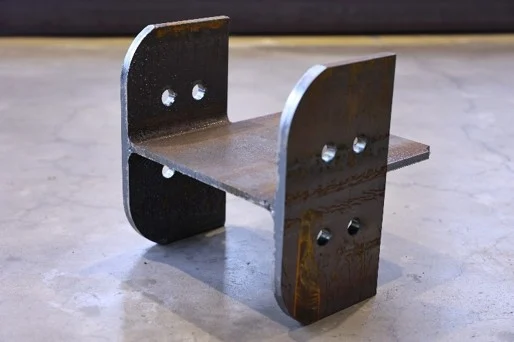

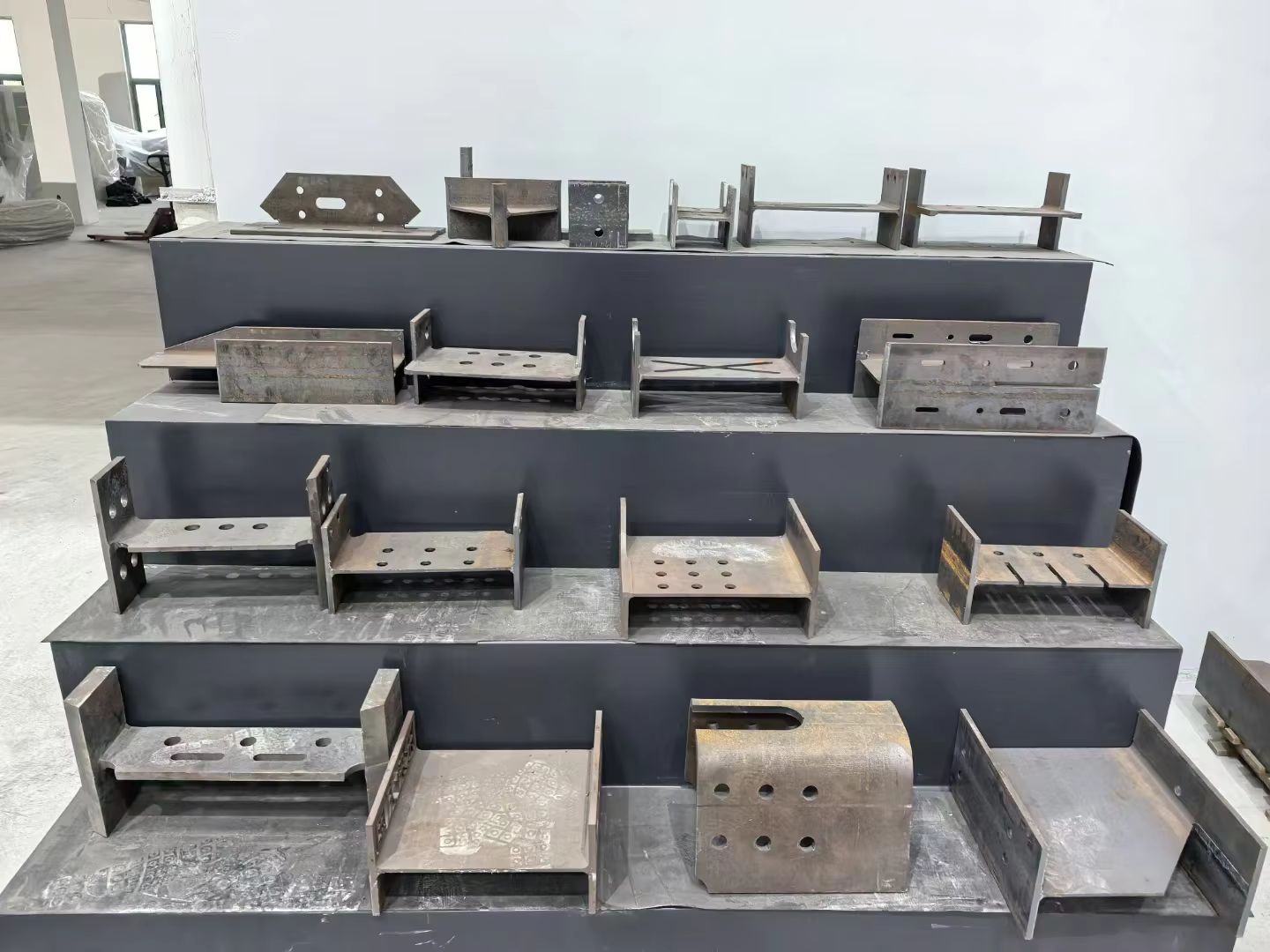

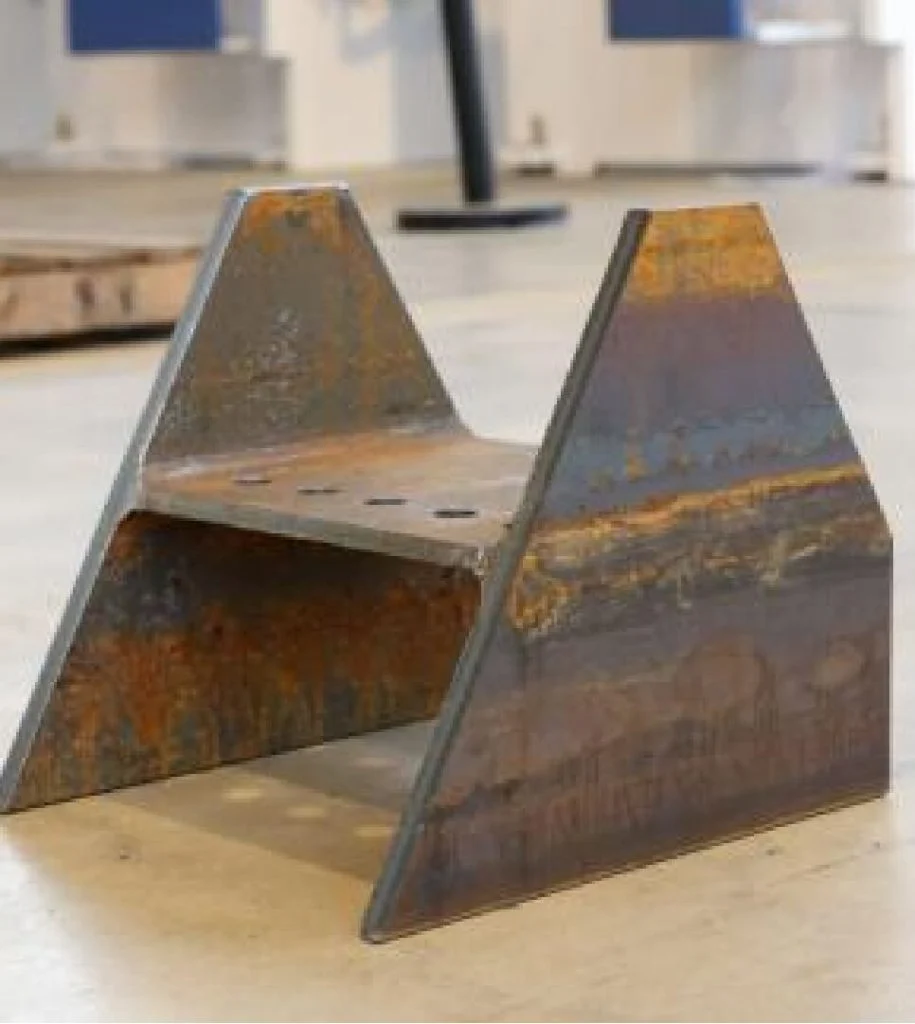

รายละเอียดการแปรรูปเหล็ก H-Beam

การตัดบากและเจาะรูบนเหล็ก H-beam.

ควรเลือกเลเซอร์หรือพลาสมาสำหรับงานโครงสร้างเหล็ก?

เลเซอร์ให้รูน็อตที่แม่นยำและโซนได้รับความร้อน (HAZ) ที่แคบมาก ซึ่งสำคัญมากสำหรับงานรอยต่อโครงสร้างที่ขันน็อต หากเป็นงานเหล็กหนามากๆ หรือเน้นความคุ้มค่าในการลงทุนสำหรับงานบากเหล็กหนา ลองพิจารณา เครื่องตัดพลาสมาตัดโปรไฟล์ 8 แกน ของเรา

คำถามที่พบบ่อยเกี่ยวกับ HF30120

HF30120 สามารถตัดเหล็ก H-beam ขนาดใหญ่สุดเท่าไหร่?

ตัด H-beam ได้ขนาดสูงสุด 1250 × 600 มม. และแผ่นเพลทรับหน้ากว้างสูงสุด 2500 มม.

เตียงเครื่องยาวเท่าไหร่?

ความยาวเตียงเครื่องสามารถออกแบบและปรับแต่งให้รองรับความยาวเหล็กบีมที่คุณใช้งานจริง แจ้งความยาวเหล็กยาวที่สุดให้เราทราบได้เลย

เครื่องนี้ตัดมุมบากได้ไหม?

ได้ครับ ตัดทำมุมบาก ±45° ด้วยหัวตัด 5 แกน พร้อมทั้งตัดบาก, เซาะร่อง และเจาะรูน็อตได้ในตัว

รวมบริการติดตั้งด้วยหรือไม่?

PCLดูแลเรื่องการขนส่งถึงหน้าโรงงาน, ดำเนินการพิธีการศุลกากร, ส่งทีมงานไปติดตั้งและอบรมการใช้งานถึงที่ โดยขอบเขตงานทั้งหมดจะระบุไว้ชัดเจนในใบเสนอราคา

เปรียบเทียบ เครื่องตัด H-beam ทุกรุ่นแบบเทียบชัดๆ ในคู่มือเลือกซื้อของเรา
