5-осевой портальный плазменный станок с фаскосъемником: Обзор
5-осевой плазменный станок PCL для резки фасок наклоняет резак в процессе резки, что позволяет получать V-, X-, Y- и K-образные разделки под сварку за один проход. Он создан для судоверфей, производителей сосудов под давлением и заводов тяжелого металлопроката, избавляя от ручной шлифовки или фрезеровки кромок перед сваркой.

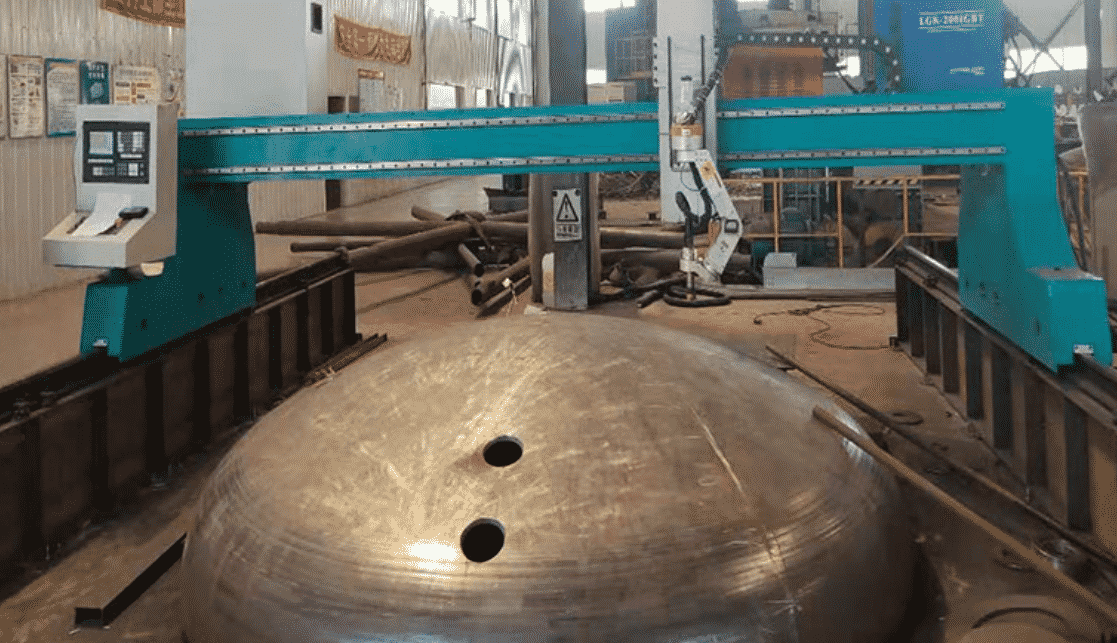

5-осевая резка фасок в работе
Точная 3D-резка фаски с помощью 5-осевой головки.
Технические характеристики
| Оси | X, Y, Z, A, B |
|---|---|
| Типы фасок | V, X, Y, K и другие пространственные разделки |
| Угол фаски | Одновременный поворот по осям A и B на ±45° (опционально ±60°) |
| Рабочая зона | 3000 × 12000 мм, полностью под заказ |
| Толщина резки | Плазма 1–30 мм; газ 6–150 мм |
| Контроль высоты | Система контроля высоты дуги (AVHC) |
| Привод | Мощные серводриверы переменного тока |
| Источники плазмы | Hypertherm, Kjellberg или LGK |
| Станина | Термообработанный портал со снятым внутренним напряжением |
| Цена | USD 35,000–60,000 FOB Циндао, в зависимости от комплектации |
| Сертификация | CE, ISO 9001 |
| Гарантия | 24 месяца на весь станок (за исключением расходников) |
Типы фасок
| Фаска | Геометрия | Типовое применение |
|---|---|---|
| V | Одна фаска с верхней стороны | Односторонняя сварка средних листов металла |
| Y | Фаска с притуплением (корневой полочкой) | Контролируемый корень для полного провара |
| X | Фаски с обеих сторон | Толстый металл при двусторонней сварке |
| K | Двойная фаска с одной стороны с притуплением | T-образные соединения толстого листа |
Почему контроль высоты критически важен для фасок
При резке фаски резак наклоняется, поэтому небольшое изменение высоты смещает точку врезания на листе. Система контроля высоты по напряжению дуги в реальном времени считывает поверхность листа и поддерживает постоянный зазор, что обеспечивает стабильный угол фаски и размер притупления по всей кромке. Качество реза кромки обычно регламентируется стандартом ISO 9013 (классы перпендикулярности и шероховатости). Если в ваших чертежах указан конкретный класс, сообщите нам, и мы проверим его на образцах.
Место модели в линейке плазменных станков PCL
| Станок | Назначение | Цена (FOB Циндао) |
|---|---|---|
| Портальная машина плазменной резки | Ручная или направляемая резка, 12–25 мм | USD 1,200 |
| Настольный плазморез P3015 | Листовой металл на компактном интегрированном столе | USD 2,000–15,000 |
| Портальный плазморез | Крупные листы; плазма и опциональный кислородный резак | USD 2,000–15,000 |
| 5-осевой плазморез с фаскосъемником (эта модель) | V-, X-, Y- и K-образные разделки под сварку | USD 35,000–60,000 |
| Труборежущий плазморез | Круглая труба Ø50–1500 мм, резка седловин | По запросу |
| 8-осевой комплекс для фасонного раскроя | Трубы, швеллеры, двутавры и балки с фасками | USD 45,000–80,000 |
Часто задаваемые вопросы по 5-осевому плазморезу для фасок
Какие типы фасок может резать 5-осевой станок?
V, X, Y и K фаски, а также другие пространственные разделки с поворотом на ±45° (опционально ±60°).
Какие источники плазмы можно установить?
Hypertherm, Kjellberg или LGK, подорожник под ваши требования к толщине и качеству.
Сколько это стоит?
USD 35,000–60,000 FOB Циндао, в зависимости от размера стола, источника плазмы и опций.
Соответствуют ли детали с фаской стандартам сварки?
Геометрия фаски нарезается по вашему чертежу; технологию сварки аттестуете вы или ваш инспектор по действующему стандарту.
Сравните все машины плазменной резки бок о бок в нашем руководстве по выбору.
Отправьте чертеж фаски и диапазон толщин листов. Мы подберем резак, источник и размер стола.
