5osý plazmový řezací stroj s úkosováním: Přehled
PCL 5osé plazmové úkosovací zařízení naklápí hořák během řezu, takže přípravné úkosy pro svařování typu V, X, Y a K získáte přímo ze stroje na jeden průchod. Je konstruován pro loděnice, výrobce tlakových nádob a těžkých ocelových konstrukcí a eliminuje ruční broušení nebo frézování úkosů před svařováním.
5osé úkosování v akcích

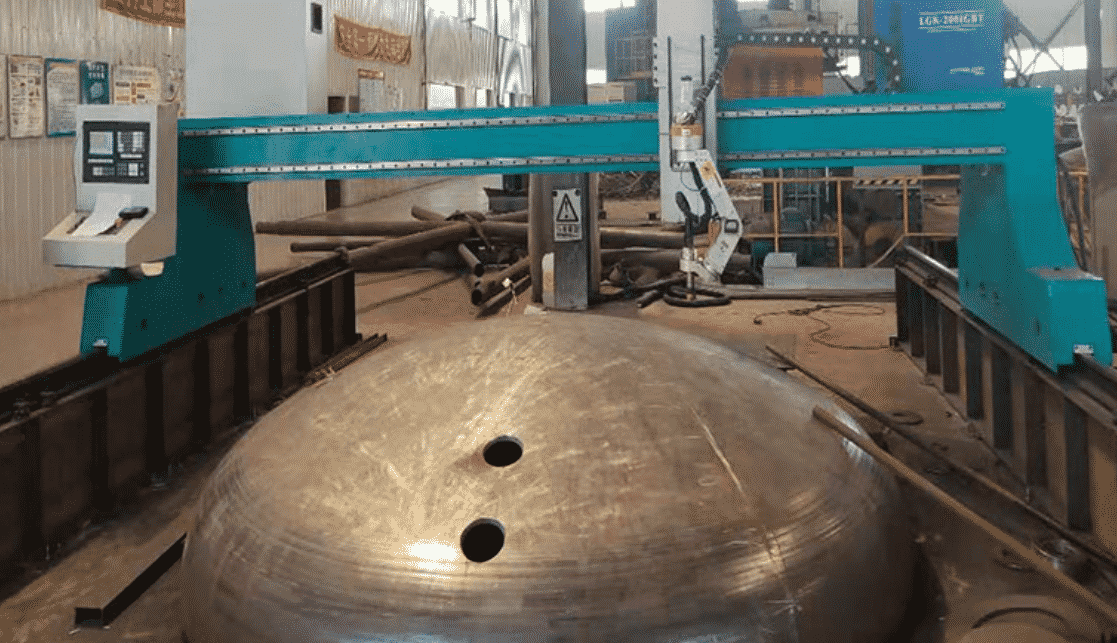

Přesné 3D úkosování s 5osou hlavou.
Technické specifikace
| Osy | X, Y, Z, A, B |
|---|---|
| Typy úkosů | V, X, Y, K a další prostorové úkosech |
| Úhel úkosu | Osy A a B současně ±45° (±60° volitelně) |
| Pracovní plocha | 3000 × 12000 mm, plně přizpůsobitelná |
| Řezná tloušťka | Plazma 1–30 mm; plamen 6–150 mm |
| Řízení výšky | Regulace výšky obloukového napětí (AVHC) |
| Pohon | AC servopohony s vysokým krouticím momentem |
| Plazmové zdroje | Hypertherm, Kjellberg nebo LGK |
| Rám | Vypálený a žíhaný portál |
| Cena | USD 35,000–60,000 FOB Qingdao, podle konfigurace |
| Certifikace | CE, ISO 9001 |
| Záruka | 24 měsíců na celý stroj (kromě spotřebního materiálu) |
Typy úkosů
| Úkos | Geometrie | Typické použití |
|---|---|---|
| V | Jeden úkos z horní strany | Jednostranné svary na středním plechu |
| Y | Úkos s rovným kořenem (tupá hrana) | Řízený kořen pro plný průvar |
| X | Úkosy z obou stran | Tlustý plech svařovaný z obou stran |
| K | Dvojitý úkos na jedné hraně s kořenem | T-spoje v tlustém plechu |
Proč záleží na řízení výšky pro úkosy
Při řezu úkosu je hořák nakloněný, takže malá změna výšky posune místo dopadu řezu na plech. Regulace výšky obloukového napětí čte povrch plechu v reálném čase a udržuje konstantní odskok, což zajišťuje konzistentní úhel úkosu a rozměr kořene po celé délce hrany. Kvalita řezné hrany se obvykle specifikuje podle ISO 9013 (třídy kolmosti a drsnosti). Pokud vaše výkresy vyžadují určitou třídu, řekněte nám to a my ji zkontrolujeme na vzorových řezech.
Kam se řadí v nabídce plazmy PCL
| Stroj | Navrženo pro | Cena (FOB Qingdao) |
|---|---|---|
| Přenosná plazmová řezačka | Ruční nebo vedené řezání, 12–25 mm | USD 1,200 |
| Stolní plazma P3015 | Plech a deska na kompaktním integrovaném stole | USD 2,000–15,000 |
| Portálová plazma | Velké plechy; plazma a volitelný plamen | USD 2,000–15,000 |
| 5osá úkosovací plazma (tento stroj) | Svařovací úkosy V, X, Y a K | USD 35,000–60,000 |
| Trubková plazma | Kruhová trubka Ø50–1500 mm, sedlové řezy | Na vyžádání |
| 8osá profilová plazma | Trubky, profilové oceli, H a I nosníky s úkosy | USD 45,000–80,000 |
Často kladené otázky k 5osé úkosovací plazmě
Jaké úkosy dokáže 5osý stroj řezat?
Úkosy V, X, Y a K a další prostorové úkosy s naklápěním ±45° (±60° volitelně).
Jaké plazmové zdroje lze namontovat?
Hypertherm, Kjellberg nebo LGK, zvolené podle vašich požadavků na tloušťku a kvalitu.
Kolik to stojí?
USD 35,000–60,000 FOB Qingdao, v závislosti na velikosti stolu, plazmovém zdroji a volitelném vybavení.
Mohou zkosené díly splňovat svářečské normy?
Geometrie úkosu je vyřezána podle vašeho výkresu; postupy svařování si kvalifikujete vy nebo váš inspektor podle příslušné normy.
Porovnejte všechny plazmové řezací stroje vedle sebe v našem průvodci výběrem.
Pošlete výkres úkosu a rozsah tloušťky plechu. Sladíme hlavu, zdroj a velikost stolu.
