5 Eksenli Pah Kırma Plazma Kesim Makinesi: Genel Bakış
PCL 5 eksenli plazma pah kırma makinesi, kesim sırasında torçu eğerek V, X, Y ve K kaynak ağzı pahlarını tek paso çıkarır. Tersaneler, basınçlı kap imalatçıları ve ağır çelik konstrüksiyon üreticileri için tasarlanmış olup, kaynak öncesi manuel taşlama veya frezeleme ihtiyacını ortadan kaldırır.

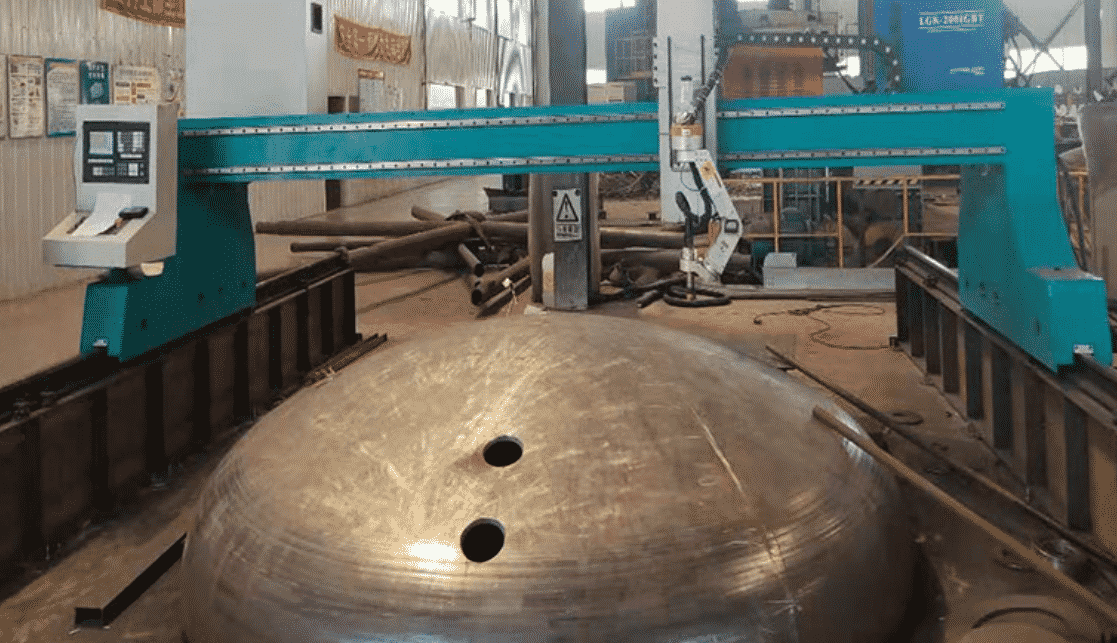

İş Başında 5 Eksenli Pah Kırma
5 eksenli başlık ile hassas 3D pah kesimi.
Teknik Özellikler
| Eksenler | X, Y, Z, A, B |
|---|---|
| Pah tipleri | V, X, Y, K ve diğer uzaysal pahlar |
| Pah açısı | A ve B eksenleri eşzamanlı ±45° (opsiyonel ±60°) |
| Çalışma alanı | 3000 × 12000 mm, tamamen özelleştirilebilir |
| Kesme kalınlığı | Plazma 1–30 mm; oksi (flame) 6–150 mm |
| Yükseklik kontrolü | Ark voltajı yükseklik kontrolü (AVHC) |
| Sürücü | Yüksek torklu AC servo sürücüler |
| Plazma güç kaynakları | Hypertherm, Kjellberg veya LGK |
| Gövde | Tavlanmış ve gerilimi alınmış köprü (gantry) konstrüksiyon |
| Fiyat | Konfigürasyona bağlı olarak FOB Qingdao USD 35,000–60,000 |
| Sertifikasyon | CE, ISO 9001 |
| Garanti | Sarf malzemeleri hariç tüm makinede 24 ay |
Pah Tipleri
| Pah | Geometri | Tipik kullanım |
|---|---|---|
| V | Üst taraftan tek pah | Orta kalınlıktaki saclarda tek taraflı kaynaklar |
| Y | Düz yüzeyli (kök yüzü) pah | Tam nüfuziyet için kontrol edilen kök |
| X | Her iki taraftan pahlar | Her iki taraftan kaynak yapılan kalın saclar |
| K | Düz yüzeyli tek kenarda çift pah | Kalın saclarda T-birleşimler |
Pah Kesiminde Yükseklik Kontrolü Neden Önemlidir?
Pah kesiminde torç eğiktir, dolayısıyla yükseklikteki küçük bir değişiklik kesimin sac üzerinde nereye isabet edeceğini değiştirir. Ark voltajı yükseklik kontrolü, sac yüzeyini gerçek zamanlı olarak okur ve mesafeyi sabit tutar; bu da kenar boyunca pah açısının ve kök ölçüsünün tutarlı kalmasını sağlar. Kesilen kenar kalitesi genellikle ISO 9013 (diklik ve pürüzlülük sınıfları) ile belirtilir. Teknik resimleriniz belirli bir sınıf gerektiriyorsa bize bildirin, numune kesimler üzerinde kontrol edelim.
PCL Plazma Serisindeki Yeri
| Makine | Kullanım Amacı | Fiyat (FOB Qingdao) |
|---|---|---|
| Taşınabilir plazma kesici | Manuel veya kılavuzlu kesim, 12–25 mm | USD 1,200 |
| P3015 masa tipi plazma | Kompakt entegre tablalı sac ve plaka kesimi | USD 2,000–15,000 |
| Köprülü (Gantry) plazma | Büyük plakalar; plazma ve opsiyonel oksi (flame) | USD 2,000–15,000 |
| 5 eksenli pah kırma plazma (bu makine) | V, X, Y ve K kaynak ağzı pahları | USD 35,000–60,000 |
| Borusal plazma | Ø50–1500 mm yuvarlak boru, eyer kesimleri | Talep üzerine |
| 8 eksenli profil plazma | Pahlı borular, profiller, H ve I kirişler | USD 45,000–80,000 |
5 Eksenli Pah Kırma Plazma SSS
5 eksenli makine hangi pahları kesebilir?
±45° salınım (opsiyonel ±60°) ile V, X, Y, K pahları ve diğer uzaysal pahlar.
Hangi plazma güç kaynakları takılabilir?
Kalınlık ve kalite gereksinimlerinize göre seçilen Hypertherm, Kjellberg veya LGK.
Maliyeti ne kadardır?
Tablo boyutuna, plazma güç kaynağına ve opsiyonlara bağlı olarak FOB Qingdao USD 35,000–60,000.
Pah kırılmış parçalar kaynak standartlarını karşılayabilir mi?
Pah geometrisi teknik resminize göre kesilir; kaynak prosedürleri sizin veya denetçiniz tarafından ilgili standartlara göre onaylanır.
Seçim kılavuzumuzda tüm plazma kesim makinelerini yan yana karşılaştırın.
Bir pah teknik resmi ve sac kalınlık aralığı gönderin. Başlığı, güç kaynağını ve tablo boyutunu sizin için eşleştirelim.
