Машина плазменной резки труб: Обзор
Труборез плазменной резки PCL выполняет резку круглых труб диаметром от Ø50 до 1500 мм (до 2000 мм под заказ) с толщиной стенки от 1 до 30 мм. Многоосевое перемещение позволяет выполнять седловидные резы и вырезку отверстий под примыкания, а автоматический контроль высоты поддерживает заданное расстояние до факела плазмотрона на неровной поверхности трубы.

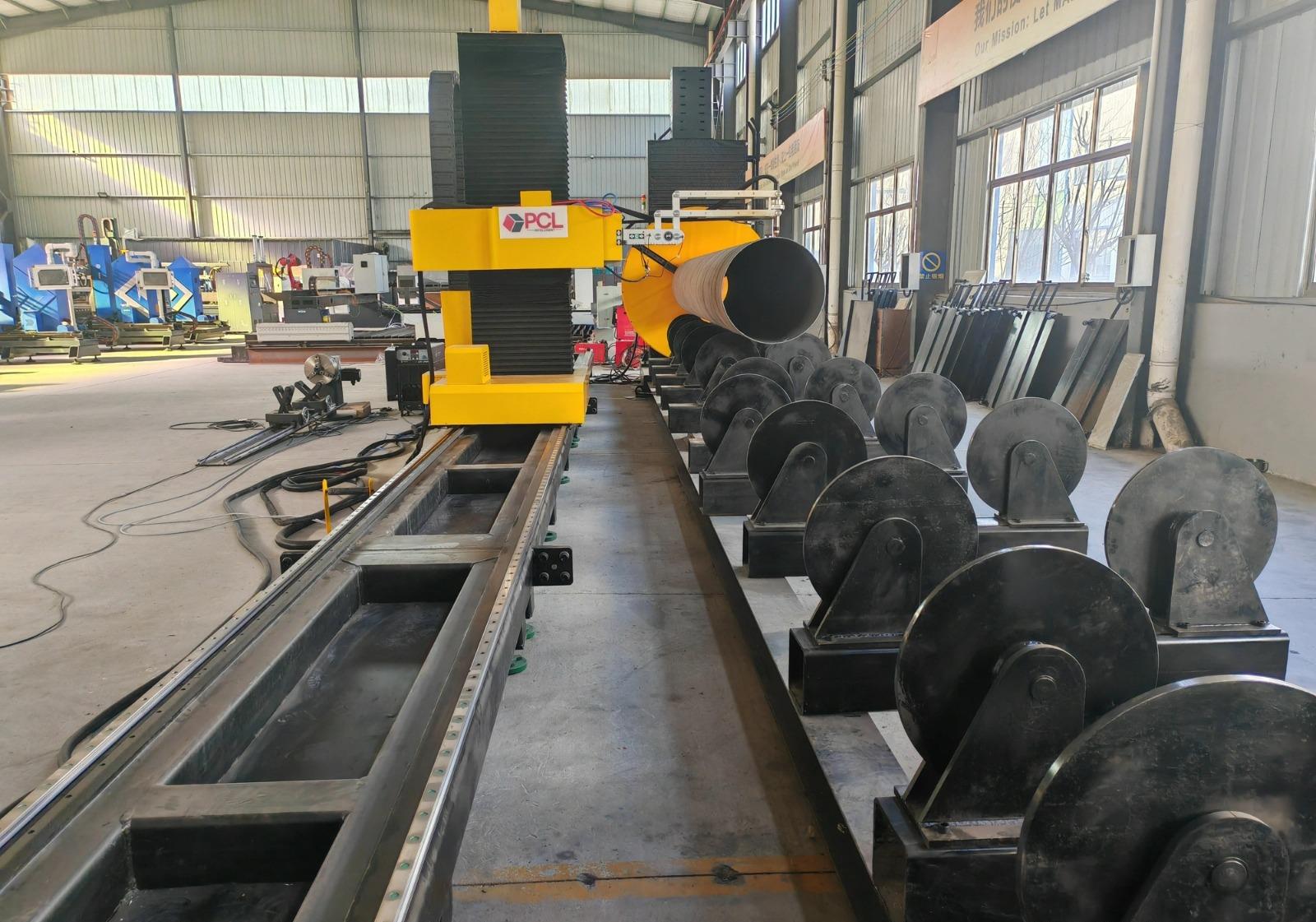

Резка труб на объекте заказчика
Плазменный труборез обрабатывает тяжелые промышленные трубы на производственной площадке заказчика.
Технические характеристики
| Диаметр трубы | Ø50–1500 мм (до 2000 мм под заказ) |
|---|---|
| Толщина стенки | 1–30 мм, в зависимости от источника плазмы |
| Длина трубы | 6 м / 12 м стандарт, с возможностью удлинения |
| Управление | Многоосевая ЧПУ с 3D визуальным интерфейсом |
| Контроль высоты | Автоматическая регулировка высоты плазмотрона |
| Материалы | Углеродистая сталь, нержавеющая сталь, алюминий |
| Сертификация | CE, ISO 9001 |
| Гарантия | 24 месяца на всю машину (кроме расходных материалов) |
Типичные виды реза
- Прямые и со снятием фаски торцы труб.
- Седловидные резы («рытость») для врезки патрубков.
- Отверстия под пересечения для ответвлений труб.
- Секционные резы для изготовления отводов.
Плазморез для труб или лазерный труборез
Лазерный труборез обеспечивает более высокую точность на тонких и средних стенках до Ø360 мм. Плазменный труборез перекрывает гораздо большие диаметры и толстые стенки при меньших капиталовложениях, что отлично подходит для трубопроводов, сосудов под давлением и металлоконструкций из труб. Качество реза обычно регламентируется стандартом ISO 9013 (классы перпендикулярности и шероховатости). Если в ваших чертежах указан конкретный класс, сообщите нам, и мы проверим его на образцах.
Место модели в линейке плазменного оборудования PCL
| Оборудование | Назначение | Цена (FOB Циндао) |
|---|---|---|
| Портативный плазморез | Ручная или копирная резка, 12–25 мм | USD 1,200 |
| Стол плазменной резки P3015 | Листовой металл на компактном встроенном столе | USD 2,000–15,000 |
| Портальная машина плазменной резки | Крупные листы; плазма и опциональный газовый резак | USD 2,000–15,000 |
| 5-осевая плазменная резка с фаской | V, X, Y и K-образная разделка кромок под сварку | USD 35,000–60,000 |
| Трубная плазма (эта машина) | Круглая труба Ø50–1500 мм, седловидные резы | По запросу |
| 8-осевая установка профильной плазмы | Трубы, швеллеры, двутавры и балки с фасками | USD 45,000–80,000 |
Часто задаваемые вопросы по плазморезам для труб
Каких размеров трубы можно резать?
Круглые трубы от Ø50 до 1500 мм, до 2000 мм в исполнении под заказ.
Какая максимальная толщина стенки?
1–30 мм, в зависимости от выбранного источника плазмы.
Можно ли резать седловидные соединения?
Да. Многоосевая система вырезает седловидные формы и отверстия под пересечения.
Какой максимальной длины могут быть трубы?
Стандартно 6 м или 12 м; станины большей длины по запросу.
Сравните все машины плазменной резки в нашем удобном гиде по выбору.
Пришлите параметры ваших труб и типы соединений. Мы подберем конфигурацию станка и рассчитаем стоимость.
