ماكينة قطع البلازما بزوايا ميل ذات 5 محاور: نظرة عامة
تقوم ماكينة قطع البلازما ذات 5 محاور من PCL بإمالة شعلة القطع أثناء العمل، بحيث تنتج زوايا تحضير اللحام V وX وY وK مباشرة من الماكينة في تمريرة واحدة. وهي مصممة خصيصاً للمكانس البحرية، ومصنعي أوعية الضغط، وشركات تصنيع الهياكل الفولاذية الثقيلة، مما يلغي الحاجة إلى التجليخ أو التفريز اليدوي لزوايا الميل قبل اللحام.

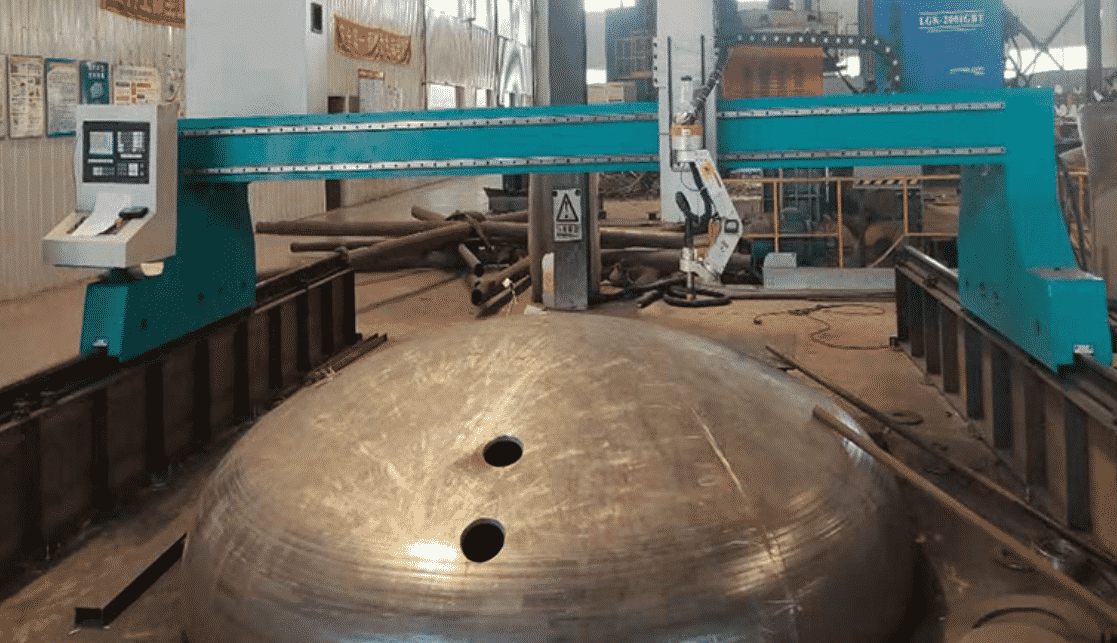

تقنية القطع المائل بـ 5 محاور في العمل
قطع دقيق ثلاثي الأبعاد بزوايا ميل باستخدام رأس الـ 5 محاور.
المواصفات الفنية
| المحاور | X، Y، Z، A، B |
|---|---|
| أنواع الميل | V، X، Y، K وغيرها من زوايا الميل المكانية |
| زاوية الميل | المحوران A وB متزامنان بـ ±45° (اختياري ±60°) |
| مساحة العمل | 3000 × 12000 مم، قابلة للتخصيص بالكامل |
| سمك القطع | بلازما 1–30 مم؛ لهب 6–150 مم |
| التحكم في الارتفاع | التحكم في الارتفاع بجهد القوس (AVHC) |
| نظام الحركة | محركات مؤازرة (سيرفو) تيار متردد عالية عزم الدوران |
| مصادر البلازما | Hypertherm، Kjellberg أو LGK |
| الإطار | بوابة معالجة حرارياً لإزالة الإجهاد |
| السعر | 35,000–60,000 دولار أمريكي فوب تشينغداو، حسب التكوين |
| الشهادات | CE، ISO 9001 |
| الضمان | 24 شهراً على الماكينة بالكامل (باستثناء المواد الاستهلاكية) |
أنواع زوايا الميل
| زاوية الميل | الشكل الهندسي | الاستخدام النموذجى |
|---|---|---|
| V | ميل واحد من الجانب العلوي | لحامات من جانب واحد على الألواح المتوسطة |
| Y | ميل مع حافة مستقيمة (جذر الحافة) | جذر محكم لاختراق كامل |
| X | ميول من الجانبين | ألواح سميكة ملحومة من الجانبين |
| K | ميل مزدوج على حافة واحدة مع حافة مستقيمة | وصلات حرف T في الألواح السميكة |
لماذا يعد التحكم في الارتفاع أمراً بالغ الأهمية للزوايا المائلة
عند إجراء قطع مائل، تكون شعلة القطع مائلة، لذا فإن أي تغير طفيف في الارتفاع يغير مكان سقوط القطع على اللوح. يقوم نظام التحكم في الارتفاع بجهد القوس بقراءة سطح اللوح في الوقت الفعلي ويحافظ على ثبات مسافة التباعد، مما يحافظ على ثبات زاوية الميل وابعاد الحافة على طول المسار. عادة ما يتم تحديد جودة حافة القطع وفقاً لمعيار ISO 9013 (فئات التعامد والخشونة). إذا كانت رسوماتك الفنية تطلب فئة معينة، فأخبرنا بذلك وسنقوم بفحصها على عينة من القطع.
موقعها ضمن تشكيلة بلازما PCL
| الماكينة | مصممة لـ | السعر (فوب تشينغداو) |
|---|---|---|
| ماكينة قطع بلازما محمولة | القطع اليدوي أو الموجه، 12–25 مم | 1,200 دولار أمريكي |
| بلازما مكتبية P3015 | الصفائح والألواح على طاولة مدمجة مدمجة | 2,000–15,000 دولار أمريكي |
| بلازما عملاقة (جانجري) | الألواح الكبيرة؛ بلازما ولهب اختيارى | 2,000–15,000 دولار أمريكي |
| بلازما قطع مائل 5 محاور (هذه الماكينة) | زوايا تحضير اللحام V وX وY وK | 35,000–60,000 دولار أمريكي |
| بلازما الأنابيب | أنابيب دائرية Ø50–1500 مم، قطع السدادات | عند الطلب |
| بلازما القطاعات ذات 8 محاور | الأنابيب، القنوات، العوارض على شكل H وI مع زوايا مائلة | 45,000–80,000 دولار أمريكي |
الأسئلة الشائعة حول بلازما القطع المائل ذات 5 محاور
ما هي زوايا الميل التي يمكن لماكينة الـ 5 محاور قطعها؟
زوايا الميل V وX وY وK وغيرها من زوايا الميل المكانية، مع حركة ميل ±45° (اختياري ±60°).
ما هي مصادر البلازما التي يمكن تركيبها؟
Hypertherm أو Kjellberg أو LGK، والتي يتم اختيارها لتناسب متطلبات السمك والجودة الخاصة بك.
كم يبلغ سعرها؟
35,000–60,000 دولار أمريكي فوب تشينغداو، اعتماداً على حجم الطاولة ومصدر البلازما والخيارات الإضافية.
هل يمكن للأجزاء المائلة تلبية معايير اللحام؟
يتم قطع هندسة الميل وفقاً لرسمك الفني؛ ويتم تأهيل إجراءات اللحام من قبلك أو بواسطة المفتش الخاص بك وفقاً للمعيار المعمول به.
قارن بين جميع ماكينات قطع البلازما جنباً إلى جنب في دليل الاختيار الخاص بنا.
أرسل رسسمة الميل ونطاق الألواح. سنقوم بمطابقة الرأس والمصدر وحجم الطاولة.
