Sistem CNC avansat de teșire cu plasmă pe 5 axe

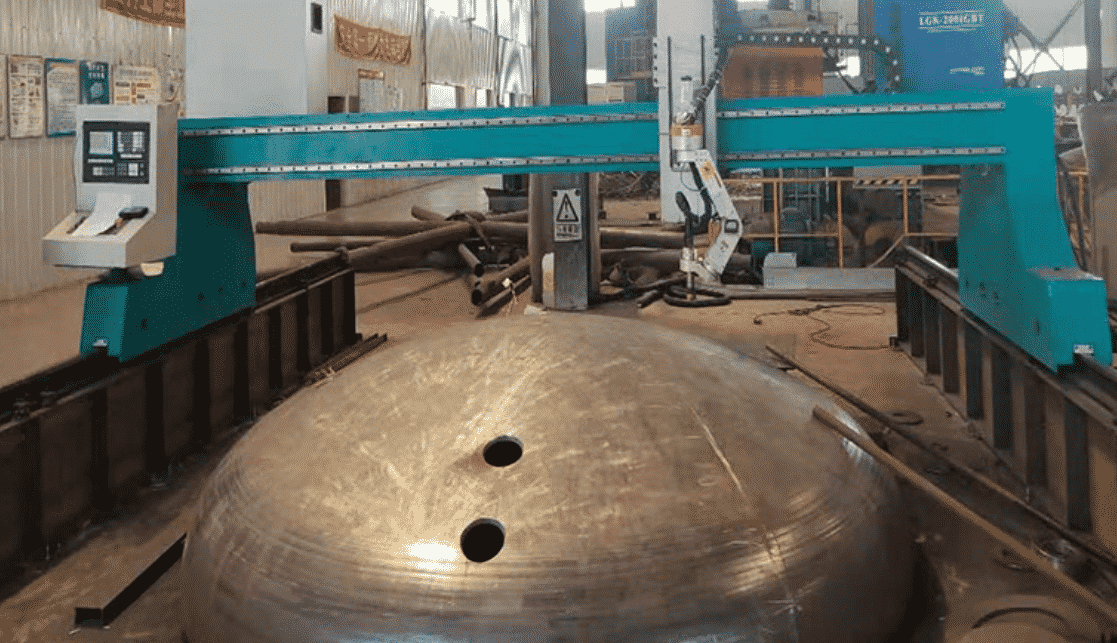

Mașina CNC de teșire cu plasmă pe 5 axe PCL este o soluție industrială de înaltă performanță, concepută pentru șantiere navale, producători de recipiente sub presiune și fabricanți de structuri metalice grele. Spre deosebire de mașinile standard de tăiat table plane, acest sistem utilizează un cap sofisticat cu legătură pe 5 axe (axele X, Y, Z, A, B). Acest lucru permite o teșire tridimensională complexă în trecere unică, eliminând complet necesitatea proceselor secundare de teșire manuală și reducând semnificativ timpul de pregătire pentru sudură.
Caracteristici tehnice principale
Teșire tip V, X, Y, K
Suportă legătură spațială completă pentru tipurile de teșitură V, X, Y, K și alte forme complexe. Intervalul de oscilație al axelor A/B ajunge la ±45° (opțional ±60°), îndeplinind standarde internaționale stricte de sudură.
Detectare inteligentă a înălțimii inițiale (IHC)
Echipată cu control de înaltă sensibilitate a înălțimii prin tensiunea de arc (AVHC) pentru monitorizarea în timp real a planeității tablei. Aceasta asigură menținerea de către torță a distanței focale optime în timpul teșirii, garantând calitatea muchiilor.
Avantajul PCL
- ✔
Pregătire pentru sudură: Livrează margini curate, precise și gata de sudură direct de la mașină, reducând semnificativ costurile cu forța de muncă și timpii de producție. - ✔
Design robust al gantry-ului: Cadrul este supus unor procese secundare de revenire și relaxare a tensiunilor, pentru a asigura stabilitate dinamică și precizie de poziționare de mare viteză timp de decenii. - ✔
Compatibilitate cu surse multiple: Complet compatibil cu surse de plasmă de top mondial, inclusiv Hypertherm, Kjellberg și unități LGK de înaltă calitate pentru tăiere de finețe și în înaltă definiție.
| Parametru tehnic | Detalii |
|---|---|
| Mecanism de acționare | Acționare servo AC cu cuplu ridicat și legătură cinematică |
| Capacitate unghi deșeu/șănțuire | Axa A: ±45° / Axa B: ±45° (Simultan) |
| Zonă de lucru efectivă | 3000mm x 12000mm (Complet personalizabil) |
| Grosime de tăiere | Plasmă: 1-30mm / Oxi-gaz: 6-150mm |
| Logică de control CNC | Controler de mișcare cu 5 axe de uz industrial |
