Cortadora de plasma con bisel de 5 ejes: Descripción general
La máquina de biselado de plasma de 5 ejes PCL inclina el soplete mientras corta, por lo que los biseles de preparación para soldadura V, X, Y y K salen listos de la máquina en una sola pasada. Está diseñada para astilleros, fabricantes de recipientes a presión y estructuras metálicas pesadas, y elimina el esmerilado o fresado manual de los biseles antes de soldar.

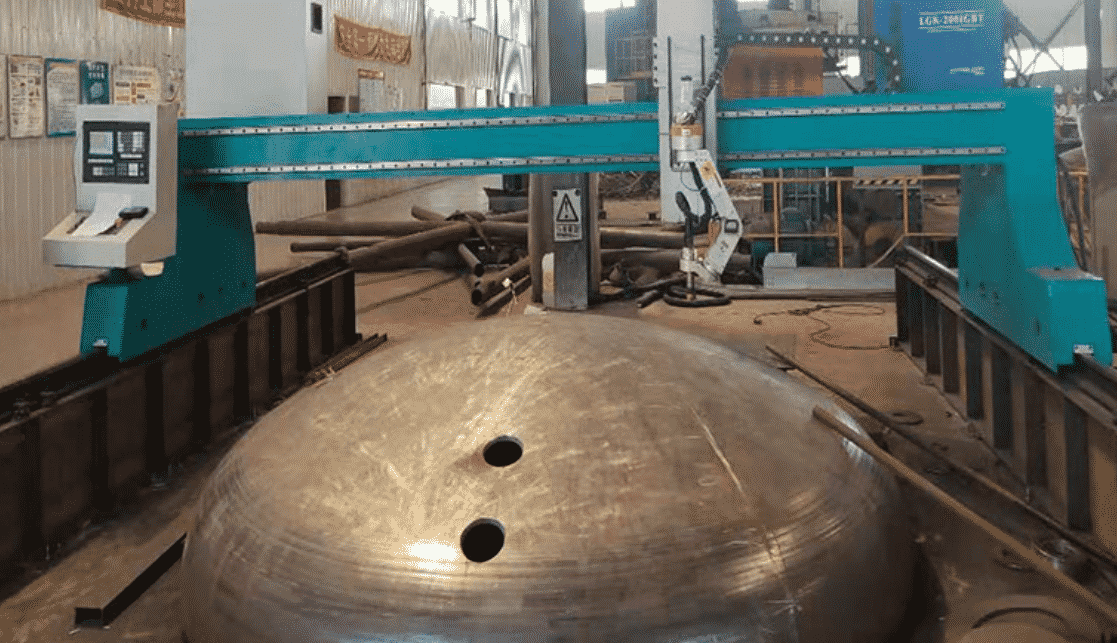

Biselado de 5 ejes en acción
Corte de bisel 3D de precisión con el cabezal de 5 ejes.
Especificaciones técnicas
| Ejes | X, Y, Z, A, B |
|---|---|
| Tipos de bisel | V, X, Y, K y otros biseles espaciales |
| Ángulo de bisel | Ejes A y B simultáneos a ±45° (±60° opcional) |
| Área de trabajo | 3000 × 12000 mm, totalmente personalizable |
| Espesor de corte | Plasma 1–30 mm; llama 6–150 mm |
| Control de altura | Control de altura por voltaje de arco (AVHC) |
| Accionamiento | Servomotores de CA de alto torque |
| Fuentes de plasma | Hypertherm, Kjellberg o LGK |
| Bastidor | Pórtico templado y aliviado de tensiones |
| Precio | USD 35,000–60,000 FOB Qingdao, según la configuración |
| Certificación | CE, ISO 9001 |
| Garantía | 24 meses en toda la máquina (consumibles excluidos) |
Tipos de bisel
| Bisel | Geometría | Uso típico |
|---|---|---|
| V | Un bisel desde el lado superior | Soldaduras de un solo lado en placa mediana |
| Y | Bisel con un talón recto (cara de raíz) | Raíz controlada para penetración completa |
| X | Biseles desde ambos lados | Placa gruesa soldada por ambos lados |
| K | Doble bisel en un borde con talón | Uniones en T en placa gruesa |
Por qué el control de altura es importante para los biseles
En un corte en bisel, el soplete está inclinado, por lo que un pequeño cambio de altura desplaza el punto donde el corte incide en la placa. El control de altura por voltaje de arco lee la superficie de la placa en tiempo real y mantiene la distancia de separación constante, lo que garantiza que el ángulo de bisel y la dimensión del talón sean consistentes a lo largo del borde. La calidad del borde de corte se especifica comúnmente con la norma ISO 9013 (clases de perpendicularidad y rugosidad). Si sus planos exigen alguna clase, díganoslo y lo verificaremos en cortes de muestra.
Dónde se ubica en la gama de plasma PCL
| Máquina | Diseñada para | Precio (FOB Qingdao) |
|---|---|---|
| Cortadora de plasma portátil | Corte manual o guiado, 12–25 mm | USD 1,200 |
| Plasma de mesa P3015 | Chapa y placa en una mesa integrada compacta | USD 2,000–15,000 |
| Plasma de pórtico | Placas grandes; plasma y llama opcional | USD 2,000–15,000 |
| Plasma con bisel de 5 ejes (esta máquina) | Biseles de preparación para soldadura V, X, Y y K | USD 35,000–60,000 |
| Plasma para tubos | Tubo redondo Ø50–1500 mm, cortes de injerto (saddle) | Bajo pedido |
| Plasma de perfiles de 8 ejes | Tubos, perfiles C, vigas H e I con biseles | USD 45,000–80,000 |
Preguntas frecuentes sobre el plasma con bisel de 5 ejes
¿Qué biseles puede cortar la máquina de 5 ejes?
Biseles V, X, Y y K, además de otros biseles espaciales, con oscilación de ±45° (±60° opcional).
¿Qué fuentes de plasma se pueden instalar?
Hypertherm, Kjellberg o LGK, seleccionadas según sus requisitos de espesor y calidad.
¿Cuánto cuesta?
USD 35,000–60,000 FOB Qingdao, según el tamaño de la mesa, la fuente de plasma y las opciones.
¿Las piezas biseladas pueden cumplir con los estándares de soldadura?
La geometría del bisel se corta según su plano; los procedimientos de soldadura son calificados por usted o su inspector conforme a la norma aplicable.
Compare todas las máquinas de corte por plasma lado a lado en nuestra guía de selección.
Envíe un plano con bisel y su rango de placas. Le asignamos el cabezal, la fuente y el tamaño de mesa ideales.
