GF3012: Обзор
Модель GF3012 сочетает в себе мощный волоконный лазер (от 6 до 60 кВт) и компактный рабочий стол 3000 × 1200 мм. Это отличное решение для цехов, которые режут толстый металл на детали малых и средних размеров и хотят получить высокую мощность без приобретения громоздких станков размером 4020 или 6020. Станок оснащен лазерной головой с автофокусом, сервоприводами Yaskawa или Fuji и направляющими Hiwin.
Технические характеристики
| Рабочая зона | 3000 × 1200 мм |
|---|---|
| Мощность лазера | 6–60 кВт (волоконный) |
| Точность позиционирования по осям X/Y | ±0.03 мм |
| Макс. скорость перемещения | 100 м/мин |
| Режущая голова | Raytools или WSX с автофокусом |
| Привод | Серводвигатели Yaskawa или Fuji, линейные направляющие Hiwin |
| Форматы файлов | AI, BMP, PLT, DXF, DST и др. |
| Обрабатываемые материалы | Углеродистая сталь, нержавеющая сталь, алюминий, латунь |
| Сертификация | CE, ISO 9001 |
| Гарантия | 24 месяца на весь станок (за исключением расходных материалов) |
Толщины резки для различных вариантов мощности
Типичная максимальная толщина для лазеров от 1 кВт до 60 кВт; в последнем столбце указаны мощности, доступные для этой модели. Данные значения следует воспринимать как предельные, а не как диапазон для ежедневной работы. При такой мощности GF3012 представляет собой станок для толстого листа. На тонком металле прирост киловатт дает небольшой эффект, так как там скорость задается динамикой разгона.
| Мощность лазера | Углеродистая сталь (O₂) | Нержавеющая сталь (N₂) | Алюминий (N₂) | Латунь (N₂) | Эта модель |
|---|---|---|---|---|---|
| 1 кВт | 10 мм | 5 мм | 3 мм | 3 мм | – |
| 1.5 кВт | 16 мм | 6 мм | 4 мм | 3 мм | – |
| 2 кВт | 20 мм | 8 мм | 6 мм | 5 мм | – |
| 3 кВт | 22 мм | 10 мм | 8 мм | 6 мм | – |
| 4 кВт | 25 мм | 12 мм | 10 мм | 8 мм | – |
| 6 кВт | 25 мм | 20 мм | 16 мм | 12 мм | ✓ |
| 8 кВт | 40 мм | 30 мм | 30 мм | 16 мм | ✓ |
| 12 кВт | 40 мм | 40 мм | 40 мм | 16 мм | ✓ |
| 20 кВт | 80 мм | 100 мм | 60 мм | 20 мм | ✓ |
| 60 кВт | 200 мм | 150 мм | – | – | ✓ |
Максимальная толщина — это предел, резка на котором идет медленно и с более грубым краем. Планируйте ежедневное производство с запасом в несколько миллиметров и уточняйте данные по таблице резки для конкретного источника и режущей головы в вашем коммерческом предложении.
Типичные скорости резки
| Толщина | 6 кВт | 12 кВт |
|---|---|---|
| 3 мм | 3.5–4.2 | – |
| 4 мм | 3.3–3.8 | – |
| 6 мм | 2.7–3.2 | – |
| 8 мм | 2.2–2.5 | – |
| 10 мм | 2.0–2.3 | 2.0–2.3 |
| 12 мм | 1.9–2.1 | 3.0–3.5 |
| 16 мм | 1.2–1.4 | 2.8–3.0 |
| 20 мм | 0.6–0.7 | 1.5–1.6 |
| 25 мм | 0.4–0.5 | 0.8–1.0 |
| Толщина | 6 кВт | 12 кВт |
|---|---|---|
| 1 мм | 40–50 | 50–60 |
| 2 мм | 25–30 | 40–45 |
| 3 мм | 15–18 | 30–35 |
| 5 мм | 7–8 | 15–18 |
| 6 мм | 6–7 | 13–15 |
| 8 мм | 3.5–3.8 | 8–10 |
| 10 мм | 1.6–2.0 | 6.5–7.5 |
| 12 мм | 1.0–1.2 | 5.0–5.5 |
| 16 мм | 0.5–0.6 | 2.0–2.3 |
| 20 мм | 0.2–0.35 | 1.2–1.4 |
Скорость указана в м/мин. Это типичные значения для качественной резки; требования к кромке, марка материала, чистота газа и сама режущая голова могут их менять. Ваше коммерческое предложение включает таблицу режимов для вашей точной комплектации.
Высокая мощность на компактном столе
Детали из толстого листа, такие как фланцы, кронштейны, опорные пластины и элементы машин, часто имеют небольшие размеры. Их резка на столе 3012 позволяет задействовать мощный источник, не переплачивая за станок с размером зоны 4 или 6 метров и не занимая лишнее пространство в цехе. Три параметра зависят от мощности, а не от размера стола: чиллер, электроподключение и система подачи газов. Рассчитывайте их под выбранный источник, а для тяжелых листов предусмотрите кран.
Ширина 1200 мм позволяет напрямую укладывать листы размером 1250 × 2500 мм. Если вы используете листы 1500 × 3000 мм, обратите внимание на модели LFP3015 или станки формата 4020.
Почему автофокус так важен при работе с толстым металлом
Толстый лист пробивается в несколько этапов, каждый из которых требует своего фокуса и высоты, а при кислородной резке по мере увеличения толщины фокус смещается выше. Голова с автофокусом берет эти значения из управляющей программы, поэтому оператору не нужно перенастраивать линзы под каждую задачу, а врезка и резка выполняются стабильно и качественно.
Место модели в линейке лазерного оборудования PCL

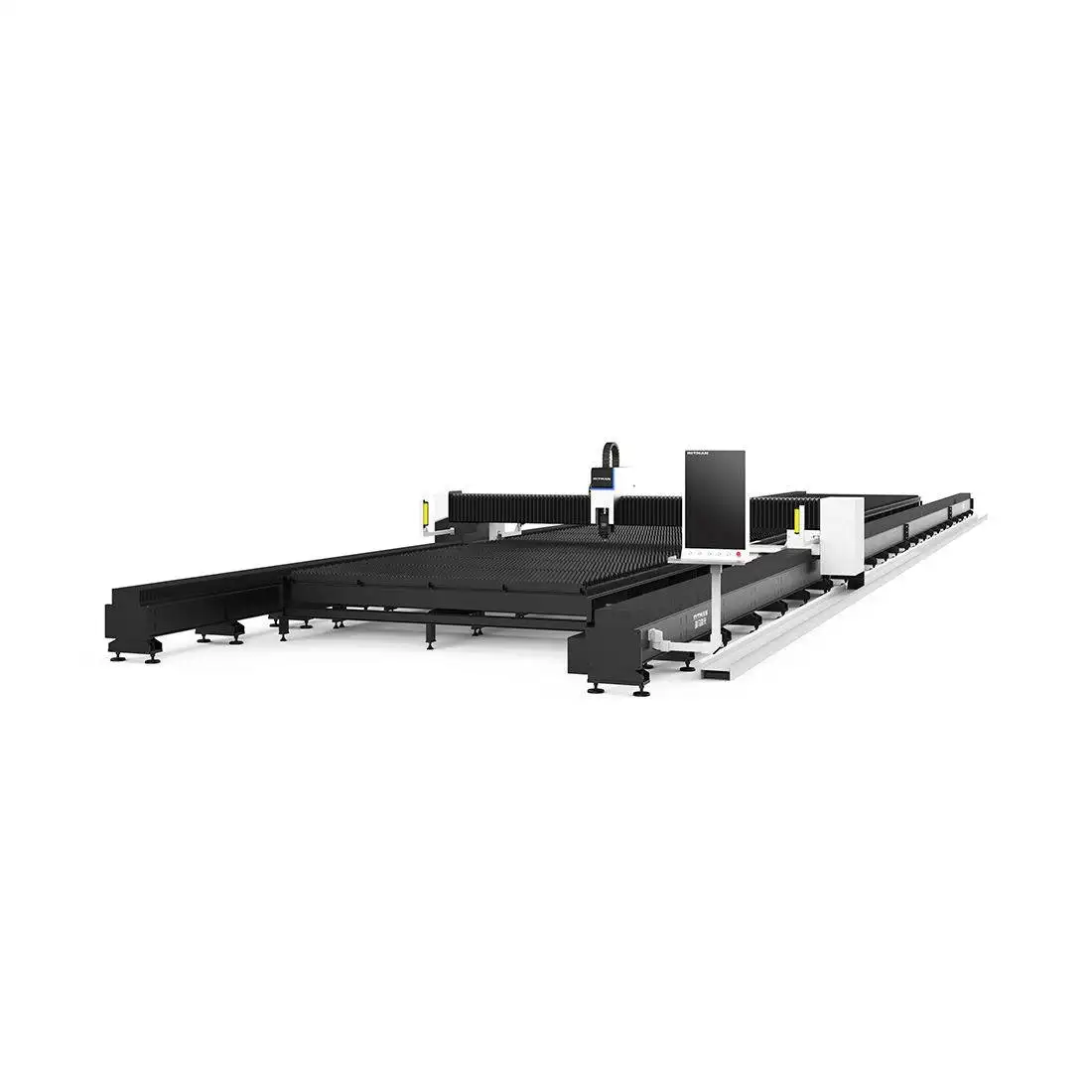

| Модель | Рабочая зона | Мощность | Назначение |
|---|---|---|---|
| GF3012 (эта модель) | 3000 × 1200 мм | 6–60 кВт | Высокая мощность на компактном столе |
| LFP3015 | 3000 × 1500 мм | 1–12 кВт | Открытый однопаллетный стол; стандартные листы |
| LFP4020 | 4000 × 2000 мм | 1–30 кВт | Сменный стол для серийного производства |
| LFH4020 | 4000 × 2000 мм | 1–30 кВт | Резка толстого листа на сварной станине |
| LFP6020 | 6000 × 2000 мм | 1.5–3 кВт | Длинные листы при небольших инвестициях |
| LFH6020 | 6000 × 2000 мм | 1–12 кВт | Крупноформатное производство |
| 2 в 1 для листа и трубы | 3015 или 4020 + трубы Ø20–220 мм | 1–12 кВт | Обработка листового металла и труб на одном станке |
Частые проблемы и способы их решения
| Проблема | Возможная причина | Что делать |
|---|---|---|
| Выброс металла при пробивке толстого листа | Одноэтапная пробивка толстого металла | Используйте многоступенчатую пробивку и давайте листу остыть между проходами |
| Сильный грат на толстой углеродистой стали | Слишком высокая скорость, низкое давление кислорода, слишком отрицательный фокус, частично засоренное сопло | Уменьшите скорость на 5–8 %; поддерживайте давление кислорода 0,5–0,7 бар; установите фокус +3…+4 мм; проверьте сопло |
| Сквозной рез не получается | Пробивка не завершена, недостаточно положительный фокус при кислородной резке, загрязненное защитное стекло | Дождитесь завершения всех этапов пробивки; поднимайте фокус шагами по 1 мм; очистите или замените стекло |
| Грат на нержавейке или алюминии | Слишком высокая скорость, низкое давление азота или недостаточная глубина фокуса | Снизьте скорость или поднимите давление; сместите фокус вниз (в минус) по мере увеличения толщины |
Что определяет цену
| Компонент | Опции | Влияние |
|---|---|---|
| Лазерный источник | Бренд (Raycus, IPG, Max) и мощность | Самая крупная статья расходов; высокая мощность стоит дороже и требует более мощного чиллера и электропитания |
| Режущая голова | Автофокус Raytools или WSX | Автофокус и защита от столкновений |
| Привод | Бренд сервомоторов, направляющие и рейки | Точность на долгие годы |
| Мощность | 6–60 кВт | Источник составляет большую часть цены; высокая мощность также требует более мощного чиллера, электросети и подачи газов |
Модель GF3012 рассчитывается по запросу.
От запроса до производства
- Детали и образцы. Отправьте чертежи ваших самых толстых деталей; мы нарежем образцы на той мощности, которую вы рассматриваете.
- Конфигурация. Утверждаем источник, голову, стол и опции, после чего отправляем планировку с привязкой к площади цеха, питанию, газам и вытяжке.
- Сборка и тесты. Станок собирается и тестируется перед отгрузкой; сроки поставки прописываются в КП.
- Подготовка площадки. Ровный пол, электропитание, вспомогательные газы, сжатый воздух и система аспирации должны быть готовы к моменту доставки.
- Пусконаладка и обучение. Входит в стоимость станка; операторы осваивают нестинг, параметры резки, ежедневный осмотр и базовый поиск неисправностей.
- Поддержка. Гарантия 24 месяца на весь станок, за исключением расходников.
Перед заказом
- Максимальная толщина листа и та толщина, которую вы режете чаще всего.
- Кран для загрузки тяжелого листового металла.
- Электросеть, чиллер и система подачи газа под выбранный источник.
- Размеры листа: стол рассчитан на прямой раскрой формата 1250 × 2500 мм.
Обслуживание
| Периодичность | Что делать |
|---|---|
| Ежедневно | Проверить и очистить защитное стекло; проверить состояние и центровку сопла; проверить давление газов. |
| Еженедельно | Удалить шлак; почистить ламели и направляющие; проверить датчик высоты. |
| Периодически | Заменить ламели; смазать зубчатые рейки и направляющие; поменять воду в чиллере и фильтры вытяжки. |
Безопасность
Отраженное от листа лазерное излучение невидимо и опасно для глаз, поэтому зона резки должна быть закрыта или огорожена, а защитные блокировки дверей — исправны. Не выключайте вытяжку и следите за чистотой ее фильтров: скопление пыли под столом может стать причиной пожара, особенно после алюминия. Не допускайте попадания масел и жиров на кислородное оборудование и надежно закрепляйте газовые баллоны.
Часто задаваемые вопросы по GF3012
Какая рабочая зона у станка GF3012?
3000 × 1200 мм.
Какие есть варианты мощности?
Волоконные источники мощностью от 6 кВт до 60 кВт.
Какую максимальную толщину он режет?
Обычно это до 25 мм для углеродистой стали и до 20 мм для нержавейки при 6 кВт, около 40 мм для обоих материалов при 12 кВт, и гораздо больше при 20–60 кВт. В ежедневной работе лучше брать запас в несколько миллиметров от максимума.
Какие форматы файлов поддерживает станок?
AI, BMP, PLT, DXF, DST и другие.
Зачем ставить высокую мощность на стол 3012?
Детали из толстого металла часто бывают небольшими. Компактный стол позволяет получить высокую мощность лазера без переплаты за габариты и площадь 4- или 6-метровой машины.
Что требуется на объекте для мощного станка?
Более мощный ввод питания, чиллер под конкретный источник и линия подачи газа с большим расходом; все параметры будут указаны в проектной документации для вашей конфигурации.
Сравните все станки для лазерной резки волоконным лазером в нашем удобном гиде.
Отправьте чертежи ваших самых толстых деталей. Мы подберем мощность источника и подготовим коммерческое предложение на GF3012.
