8-осевой профильный плазменный станок: Обзор
Станок для плазменной резки профилей PCL с 8 осями позволяет выполнять резку и разделку кромок под фаску на трубах и металлопрокате на одном оборудовании: круглые, квадратные и прямоугольные трубы, швеллеры, уголки, а также двутавровые балки (H- и I-балки). Восемь синхронизированных осей обеспечивают качественную резку фасок как на полках, так и на стенке фасонного проката.

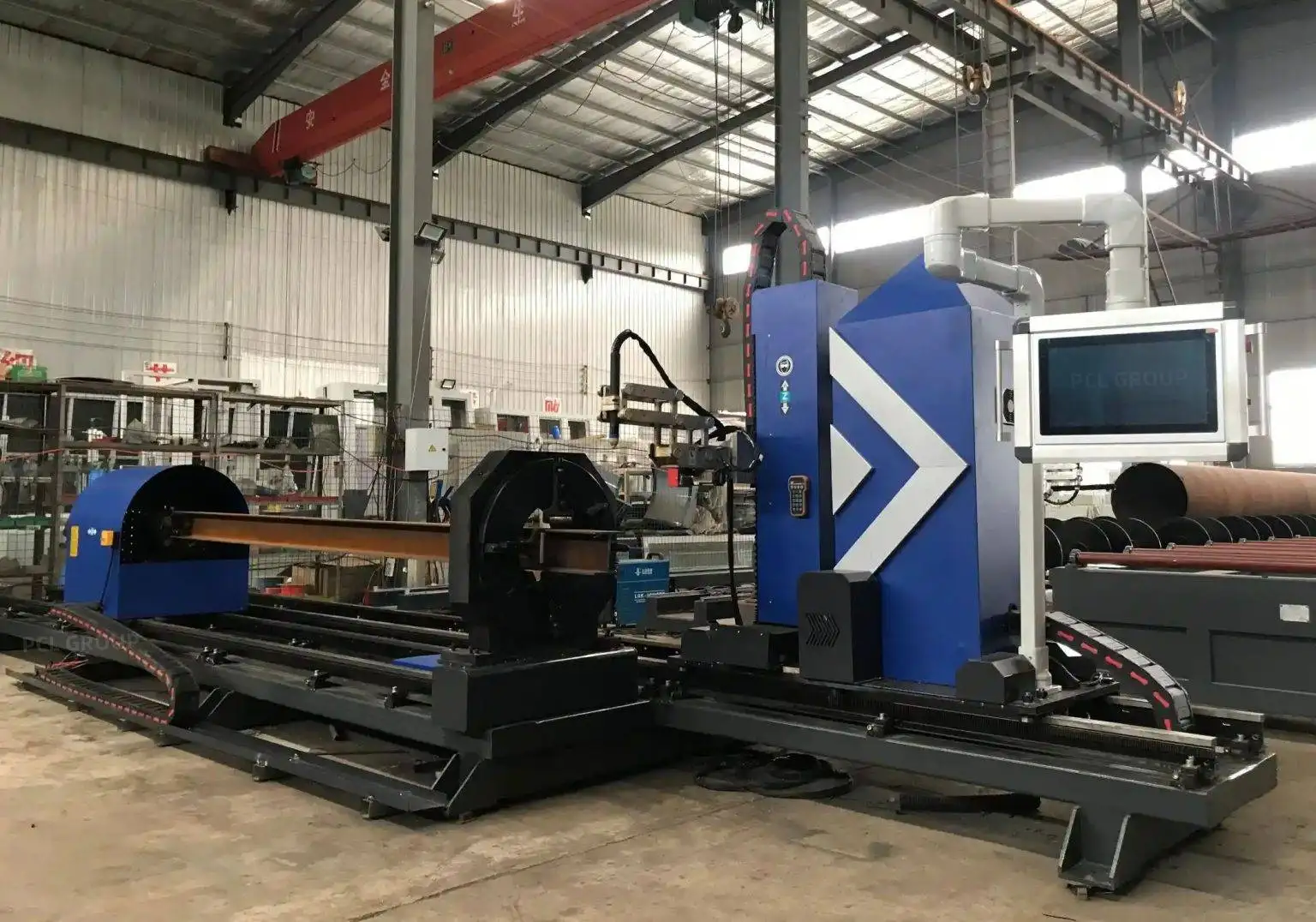

8-осевая резка профилей в работе
Резка и снятие фаски на металлопрокате.
Технические характеристики
| Профили | Круглые, квадратные и прямоугольные трубы; швеллер; уголок; двутавровые балки (H- и I-балки) |
|---|---|
| Размер труб | Круглые до Ø800 мм, квадратные до 600 мм |
| Фаска | До ±60° с пространственной компенсацией угла |
| Резаки | Плазменный до 30 мм; газокислородный до 100 мм |
| Длина | 6 м или 12 м |
| Цена | USD 45,000–80,000 FOB Циндао, в зависимости от комплектации |
| Сертификация | CE, ISO 9001 |
| Гарантия | 24 месяца на всю машину (за исключением расходников) |
Что заменяет станок
Обычно металлопрокат проходит через ленточнопильный станок, сверлильную линию и ручную резку резаком для подготовки примыканий и фасок. 8-осевой станок выполняет торцовку, врезку, сверление отверстий и разделку кромок на трубах и балках напрямую по программе, обеспечивая точную стыковку при сборке и стабильную подготовку под сварку. Качество реза обычно соответствует стандарту ISO 9013 (классы перпендикулярности и шероховатости). Если в ваших чертежах указан конкретный класс, сообщите нам, и мы проверим его на тестовых образцах.
Для точного сверления отверстий в двутавровых балках и тонком листовом металле также рекомендуем ознакомиться с лазерной линией для балок HF30120.
Место станка в линейке плазменного оборудования PCL
| Станок | Назначение | Цена (FOB Циндао) |
|---|---|---|
| Портальная машина плазменной резки | Ручная или направляемая резка, 12–25 мм | USD 1,200 |
| Стол плазменной резки P3015 | Листовой металл на компактном интегрированном столе | USD 2,000–15,000 |
| Портальная машина плазменной резки | Крупные листы; плазма и опционально газ | USD 2,000–15,000 |
| 5-осевой станок плазменной резки с фаской | V-, X-, Y- и K-образная разделка кромок под сварку | USD 35,000–60,000 |
| Труборезок плазменный | Круглая труба Ø50–1500 мм, седловые резы | По запросу |
| 8-осевая профильная плазма (данная модель) | Трубы, швеллеры, двутавровые балки с фасками | USD 45,000–80,000 |
Часто задаваемые вопросы по 8-осевой профильной плазме
Какие профили может обрабатывать 8-осевой станок?
Круглые, квадратные и прямоугольные трубы, швеллеры, уголки, а также H- и I-балки.
Максимальный размер труб?
Круглые трубы до Ø800 мм и квадратные трубы до 600 мм.
Какова максимальная толщина реза?
До 30 мм плазмой и до 100 мм газокислородным резаком.
Сколько стоит станок?
USD 45,000–80,000 FOB Циндао, в зависимости от длины и опций.
Сравните все станки плазменной резки в нашем удобном руководстве по выбору.
Отправьте список вашего проката. Мы проверим параметры и подготовим коммерческое предложение на 8-осевую линию.
