Труборезы лазерные

Какой лазерный труборез подходит для ваших труб?

Труборез выбирается по максимальному диаметру зажимаемой трубы, её максимальному весу и длине исходной заготовки. Начните с труб, которые вы режете чаще всего, а затем проверьте самый крупный размер.

Все четыре модели серии LT позиционируют с точностью до ±0.03 мм. Для труб диаметром до 220 мм при малых объемах производства альтернативой является лазерный станок 2-в-1 для листового металла и труб. Для тяжелых труб, балок и швеллеров с толстыми стенками или фасками под сварку обратите внимание на 8-осевой профильный аппарат плазменной резки и труборез плазменной резки.

Начните со списка требований

Выпишите минимальный и максимальный диаметр сейчас и на перспективу трех лет, максимальную толщину стенки для каждого материала, необходимые операции (отверстия, седловидные вырезы, фаски), характер ваших партий и допуски в цифрах. Любой станок, который не соответствует хотя бы одному из этих пунктов, можно отсеять еще до сравнения цен.

Что заменяет лазерный труборез

На традиционном производстве заготовка проходит пилу, сверлильный или пробивной станок, пресс для высечки и зачистной участок, причем между ними выполняются измерения и перемещения. Лазерный труборез выполняет все это по 3D-модели за один зажим:

• Прямые резы и резку под углом (ус).
• Отверстия, пазы и окна на любой стороне.
• Седловидные вырезы (рыбий хвост) для стыковки труб.
• Соединения типа «шип-паз» для точного позиционирования деталей под сварку без кондукторов.
• Маркировку номеров деталей, линий гиба или сварки лазером.

Поскольку геометрия берется напрямую из файла, детали идеально стыкуются при сборке. Как правило, наибольший выигрыш цеха получают не за счет скорости резки, а благодаря сокращению подгонки, уменьшению количества оснастки и снижению объема доработок на сварочном посту.

Боковая или традиционная станина?

У моделей LT120S и LT240S станина развернута вбок. Вилочный погрузчик может подавать тяжелые трубы прямо к центру патрона без необходимости заводить их с торца, а окалина и искры падают на пол, а не на направляющие и рейки, что поддерживает их в чистоте. Компоновка с боковым расположением также требует меньше площади цеха. Традиционная станина (LT240, LT360) подходит для более длинных заготовок и цехов, планирующих пачковую загрузку вдоль станины.

Остатки (деловая отходная часть): где теряется материал трубы

На любой трубе остается концевой отрезок, который зажимают патроны и куда лазер не может дотянуться; на стандартном станке с двумя патронами это обычно 100–300 мм, что составляет около 1.7–5 % от 6-метровой трубы. Для нержавеющей стали или латуни этот остаток обходится дорого. Конструкция с двумя патронами, такая как у LT240S, позволяет режущей головке работать между патронами, благодаря чему неиспользуемый хвостик получается намного короче. Сравнивая предложения, уточняйте у каждого поставщика длину концевого отхода для ваших размеров труб и сопоставляйте это с вашим годовым потреблением труб.

Конструкция патронов определяет длину остатков и цену

Толщина стенки и мощность лазера

Мощность должна соответствовать максимальной толщине стенки, но не превышать её с большим запасом: лишние киловатты стоят денег при покупке, потреблении электроэнергии и обслуживании. Общее правило для выбора лазерного трубореза:

Подбирайте источник под максимальную толщину стенки с небольшим запасом (часто 20–30 %), если вы также планируете резку фасок или ожидаете более толстостенные трубы в будущем. Решающее значение имеют графики характеристик источника и тестовый рез на вашей трубе.

Фаски: проверьте на своей трубе

Сварочные фаски на трубах обычно составляют 30–45°. Специализированная голова для фасок стабильна в работе, но дорога в обслуживании; механизм наклона на стандартной голове дешевле, но требует компенсации фокуса на толстых стенках. Значение «±45°» на бумаге не гарантирует качественную фаску под сварку: сделайте тестовый рез на вашей трубе.

Посчитайте общие затраты

Сравнивайте станки по общей стоимости владения: покупка плюс эксплуатационные расходы (электроэнергия, газ, расходники), обслуживание, простоя на переналадку и ремонт, а также отходы металла в виде технологических остатков и брака. Более дешевый станок с длинными «хвостами» или тот, на котором каждую фаску приходится дорабатывать на токарном станке, уже через год обойдется дороже.

ПО и раскрой

Программное обеспечение для лазерной резной трубы импортирует 3D-модель изделия, разворачивает ее и выполняет оптимальный раскрой нескольких деталей на хлысте материала, используя общую линию реза там, где это возможно. Убедитесь, что софт поддерживает форматы ваших конструкторов, работает с вашими профилями (круглыми, квадратными, прямоугольными, овальными и открытыми профилями при необходимости) и позволяет оператору изменять последовательность резки прямо у станка.

Где лазерная резка труб приносит максимальную прибыль

• Мебель и торговое оборудование: стулья, столы, стеллажи и витрины.
• Спортивное оборудование и элементы детских площадок.
• Сельхозмашиностроение и прицепы.
• Рамы автомобилей и мотоциклов, выхлопные системы и каркасы безопасности.
• Леса, перила, балюстрады и легкие металлоконструкции.

Чек-лист для покупателя

• Максимальные и самые ходовые размеры труб, толщина стенки и марка материала.
• Масса самой тяжелой трубы и длина хлыста (6 м, 9 м).
• Типы профилей, включая открытые или специальные сечения.
• Длина технологического остатка («хвоста») на ваших трубах.
• Способ загрузки: ручная, боковая или с помощью паллетного загрузчика.
• Поддерживаемые софтом форматы импорта и функции раскроя.
• Тестовая резка образцов из вашего материала.

Часто задаваемые вопросы о станках для лазерной резки труб

С чего начать лазерную резку труб с минимальными затратами?

Станок MAK100 работает с трубами диаметром от Ø10 до 100 мм и комплектуется источником мощностью 1.5 кВт. Стоимость со склада составляет от 5 000 USD FOB Циндао.

Какой станок справляется с толстостенными трубами?

Модель с боковым расположением LT120S режет углеродистую сталь с толщиной стенки до 10 мм на трубах диаметром до Ø120 мм, а станок LT240S рассчитан на трубы диаметром до 240 мм и массой до 200 кг.

Какой максимальный диаметр трубы можно резать?

Станок LT360 обрабатывает трубы диаметром от Ø20 до 360 мм длиной 6 или 9 метров. Для работы с еще более крупными или толстыми трубами экономически выгоднее использовать установки плазменной резки труб.

Можно ли на труборезе резать прямоугольные и овальные трубы?

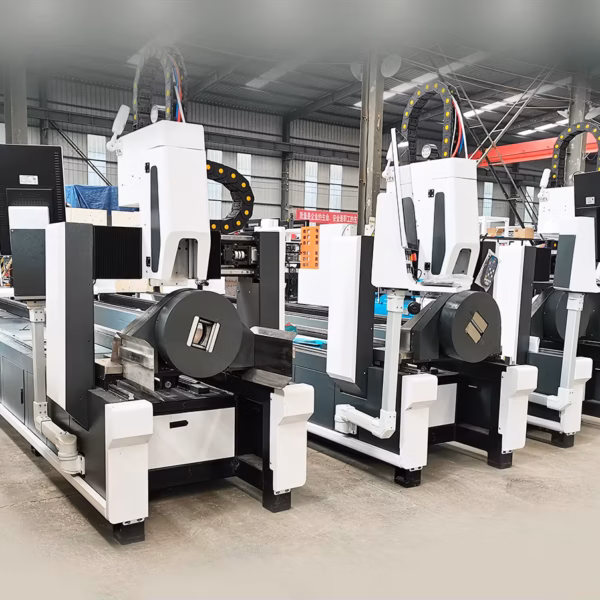

Да. Модель LT240 поддерживает круглые, квадратные, прямоугольные и овальные профили; возможность резки нестандартных профилей уточняйте по чертежам.

Можно ли нарезать образцы из нашей трубы?

Да. Отправьте нам чертеж или 3D-модель, размеры и марку материала трубы, и мы сделаем пробные образцы до заключения договора.
