5축 베벨 플라즈마 절단기: 개요
PCL 5축 플라즈마 베벨링 머신은 절단 중 토치를 틸팅하여 V, X, Y, K 용접 준비 베벨 가공을 한 번에 완료합니다. 조선소, 압력용기 제조사 및 중구조물 철골 제작 업체를 위해 제작되었으며, 용접 전 수동 그라인딩이나 밀링 공정을 없애줍니다.
USD 35,000–60,000FOB 칭다오
±45°A/B 베벨 스윙 (±60° 옵션)
3000 × 12000 mm표준 작업 영역, 맞춤형 가능
1–30 / 6–150 mm플라즈마 / 가스 절단 두께

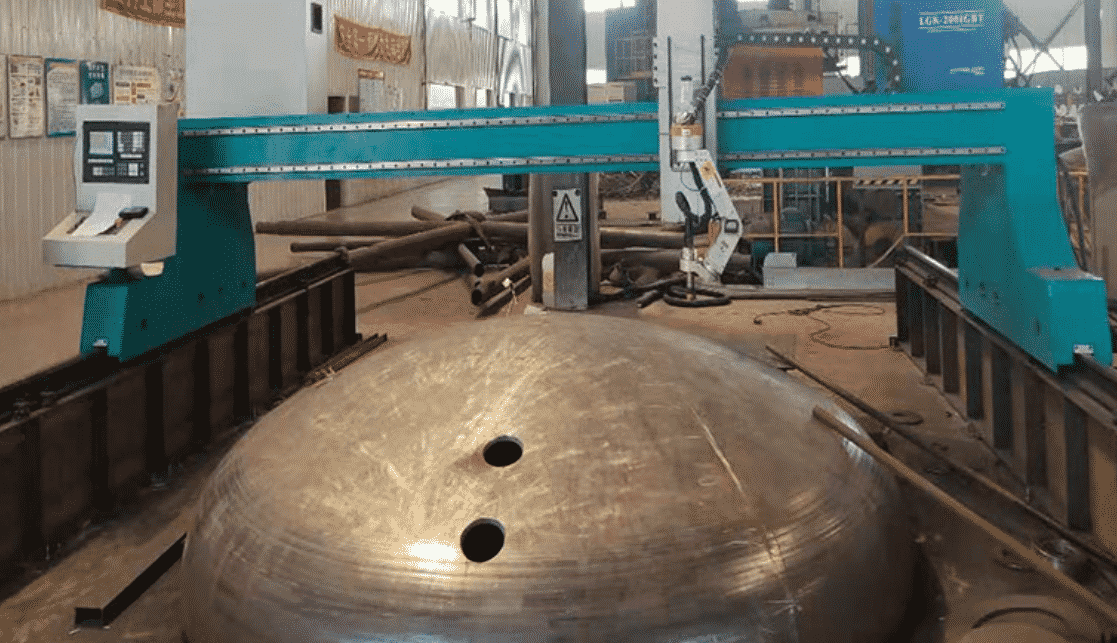

작동 중인 5축 베벨링
5축 헤드를 통한 정밀 3D 베벨 절단.
기술 사양
| 축 | X, Y, Z, A, B |
|---|---|
| 베벨 유형 | V, X, Y, K 및 기타 공간 베벨 |
| 베벨 각도 | A 및 B축 동시 ±45° (±60° 옵션) |
| 작업 영역 | 3000 × 12000 mm, 완전 맞춤형 가능 |
| 절단 두께 | 플라즈마 1–30 mm; 가스 6–150 mm |
| 높이 제어 | 아크 전압 높이 제어 (AVHC) |
| 구동 방식 | 고토크 AC 서보 드라이브 |
| 플라즈마 소스 | Hypertherm, Kjellberg 또는 LGK |
| 프레임 | 템퍼링 및 응력 제거된 갠트리 |
| 가격 | USD 35,000–60,000 FOB 칭다오, 사양에 따라 상이 |
| 인증 | CE, ISO 9001 |
| 보증 | 기계 전체 24개월 (소모품 제외) |
베벨 유형
| 베벨 | 형상 | 주요 용도 |
|---|---|---|
| V | 상단에서 하나의 베벨 가공 | 중판 단면 용접 |
| Y | 직선 루트 페이스가 있는 베벨 | 완전 용입을 위한 제어형 루트 |
| X | 양쪽에서 베벨 가공 | 양면 용접되는 후판 |
| K | 루트가 있는 한쪽 에지의 더블 베벨 | 후판의 T자형 이음새 |
베벨 가공에서 높이 제어가 중요한 이유
베벨 절단 시 토치가 기울어지므로 높이가 조금만 달라져도 강판에 닿는 절단 위치가 틀어집니다. 아크 전압 높이 제어(AVHC)는 강판 표면을 실시간으로 읽어 스탠드오프를 일정하게 유지하므로, 모서리를 따라 베벨 각도와 루트 치수가 일정하게 유지됩니다. 절단면 품질은 일반적으로 ISO 9013(직각도 및 표면 거칠기 등급)으로 규정됩니다. 도면에 요구되는 등급이 있는 경우 당사에 알려주시면 샘플 절단 시 확인해 드립니다.
PCL 플라즈마 라인업에서의 위치
| 장비 | 용도 | 가격 (FOB 칭다오) |
|---|---|---|
| 포터블 플라즈마 절단기 | 수동 또는 가이드 절단, 12–25 mm | USD 1,200 |
| P3015 데스크탑 플라즈마 | 컴팩트 일체형 테이블의 시트 및 플레이트 | USD 2,000–15,000 |
| 갠트리 플라즈마 | 대형 강판; 플라즈마 및 옵션 가스 절단 | USD 2,000–15,000 |
| 5축 베벨 플라즈마 (본 장비) | V, X, Y 및 K 용접 준비 베벨 | USD 35,000–60,000 |
| 파이프 플라즈마 | 원형 파이프 Ø50–1500 mm, 새들컷 | 견적 문의 |
| 8축 프로파일 플라즈마 | 베벨 가공이 포함된 튜브, 채널, H빔 및 I빔 | USD 45,000–80,000 |
5축 베벨 플라즈마 FAQ
5축 장비로 어떤 베벨을 절단할 수 있습니까?
V, X, Y, K 베벨 및 기타 공간 베벨, ±45° 스윙 (±60° 옵션).
어떤 플라즈마 소스를 장착할 수 있습니까?
두께 및 품질 요구 사항에 맞춰 선택된 Hypertherm, Kjellberg 또는 LGK.
가격은 얼마인가요?
테이블 크기, 플라즈마 소스 및 옵션에 따라 USD 35,000–60,000 (FOB 칭다오).
베벨 가공된 부품이 용접 기준을 충족할 수 있습니까?
베벨 형상은 도면에 맞게 절단되며, 용접 절차는 귀사 또는 검사관이 해당 표준에 따라 검증합니다.
선택 가이드에서 모든 플라즈마 절단기를 나란히 비교해 보세요.
베벨 도면과 판재 두께 범위를 보내주세요. 헤드, 소스 및 테이블 사이즈를 알맞게 구성해 드립니다.
견적 요청
