5 tengelyes ferdevágó plazmavágó: Áttekintés
A PCL 5 tengelyes plazma ferdevágó gépe vágás közben megdönti a vágófejet, így a V, X, Y és K hegesztési előkészítésű élek egyetlen menetben elkészülnek a gépen. Hajógyáraknak, nyomástartó edény gyártóknak és nehézszerkezet-gyártóknak készült, és elhagyható vele a hegesztés előtti kézi köszörülés vagy marás.

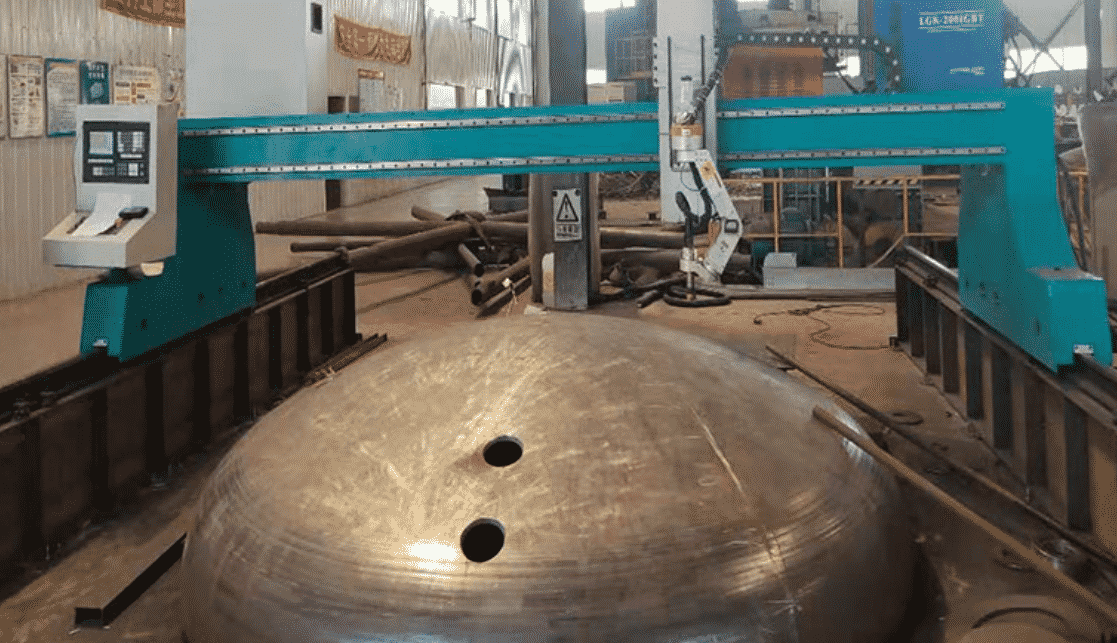

5 tengelyes ferdevágás akcióban
Precíz 3D ferdevágás az 5 tengelyes fejjel.
Műszaki adatok
| Tengelyek | X, Y, Z, A, B |
|---|---|
| Ferdevágás típusok | V, X, Y, K és egyéb térbeli élek |
| Ferdevágási szög | A és B tengelyek egyidejű ±45° (±60° opció) |
| Munkaterület | 3000 × 12000 mm, teljesen testreszabható |
| Vágási vastagság | Plazma 1–30 mm; láng 6–150 mm |
| Magasságszabályzás | Ívfeszültség-alapú magasságszabályzás (AVHC) |
| Hajtás | Nagy nyomatékú AC szervóhajtások |
| Plazmaforrások | Hypertherm, Kjellberg vagy LGK |
| Gépkeret | Hőkezelt és feszültségmentesített portál |
| Ár | USD 35,000–60,000 FOB Qingdao, a felszereltség függvényében |
| Tanúsítvány | CE, ISO 9001 |
| Garancia | 24 hónap a teljes gépre (kopóalkatrészek kivételével) |
Ferdevágási típusok
| Él | Geometria | Tipikus felhasználás |
|---|---|---|
| V | Egy él letörés a felső oldalról | Egyoldalas varratok közepes lemezen |
| Y | Él letörés egyenes gyökfelülettel | Szabályozott gyökök a teljes átolvadáshoz |
| X | Él letörések mindkét oldalról | Vastag lemezek két oldalról hegesztve |
| K | Kettős élletörés egy élen gyökfelülettel | T-csomópontok vastag lemeznél |
Miért fontos a magasságszabályzás a ferdevágásnál?
Ferdevágásnál a vágófej meg van döntve, így a magasság kis változása eltolja a vágás helyét a lemezen. Az ívfeszültség-alapú magasságszabályzás valós időben olvassa a lemez felületét és állandóan tartja a távolságot, ami biztosítja a ferdevágási szög és a gyökméret konzisztenciáját a vágott élen. A vágott él minőségét általában az ISO 9013 szabvány (derékszögűségi és érdességi osztályok) határozza meg. Ha a rajzai megkövetelnek egy bizonyos osztályt, jelezze nekünk, és ellenőrizzük a mintavágásokon.
Hol helyezkedik el a PCL plazmakínálatában?
| Gép | Kialakítva | Ár (FOB Qingdao) |
|---|---|---|
| Hordozható plazmavágó | Kézi vagy vezetőtárcsás vágás, 12–25 mm | USD 1,200 |
| P3015 asztali plazma | Táblalemez kompakt, integrált asztalon | USD 2,000–15,000 |
| Portál plazmavágó | Nagy lemezek; plazma és opcionális láng | USD 2,000–15,000 |
| 5 tengelyes ferdevágó plazma (ez a gép) | V, X, Y és K hegesztési előkészítésű élek | USD 35,000–60,000 |
| Csőplazma | Körszelvényű cső Ø50–1500 mm, nyeregletűtések | Kérésre |
| 8 tengelyes profil plazmavágó | Csövek, U-profilok, H- és I-gerendák ferdevágással | USD 45,000–80,000 |
5 tengelyes ferdevágó plazma GYIK
Milyen éleket tud vágni az 5 tengelyes gép?
V, X, Y és K éleket, valamint egyéb térbeli ferdevágásokat, ±45° elfordítással (±60° opció).
Milyen plazmaforrások szerelhetők fel?
Hypertherm, Kjellberg vagy LGK, az Ön lemezvastagsági és minőségi követelményeihez igazítva.
Mennyibe kerül?
USD 35,000–60,000 FOB Qingdao, az asztal méretétől, a plazmaforrástól és az opcióktól függően.
Megfelelnek a ferdevágott alkatrészek a hegesztési szabványoknak?
Az élgeometria az Ön rajza alapján kerül vágásra; a hegesztési eljárásokat Ön vagy az ellenőr hagyja jóvá a vonatkozó szabvány szerint.
Hasonlítsa össze az összes plazmavágó gépet egymás mellett a kiválasztási útmutatónkban.
Küldjön egy élmegmunkálási rajzot és lemezméret-tartományt. Mi kiválasztjuk a megfelelő fejet, áramforrást és asztalméretet.
Árajánlat kérése
