5-osiowa przecinarka plazmowa z ukosowaniem: Przegląd
PCL 5-osiowa maszyna do ukosowania plazmowego pochyla palnik podczas cięcia, dzięki czemu ukosy spawalnicze typu V, X, Y oraz K są wykonywane w jednym przejsciu. Została zaprojektowana z myślą o stoczniach, producentach zbiorników ciśnieniowych i zakładach konstrukcji stalowych, eliminując ręczne szlifowanie lub frezowanie krawędzi przed spawaniem.

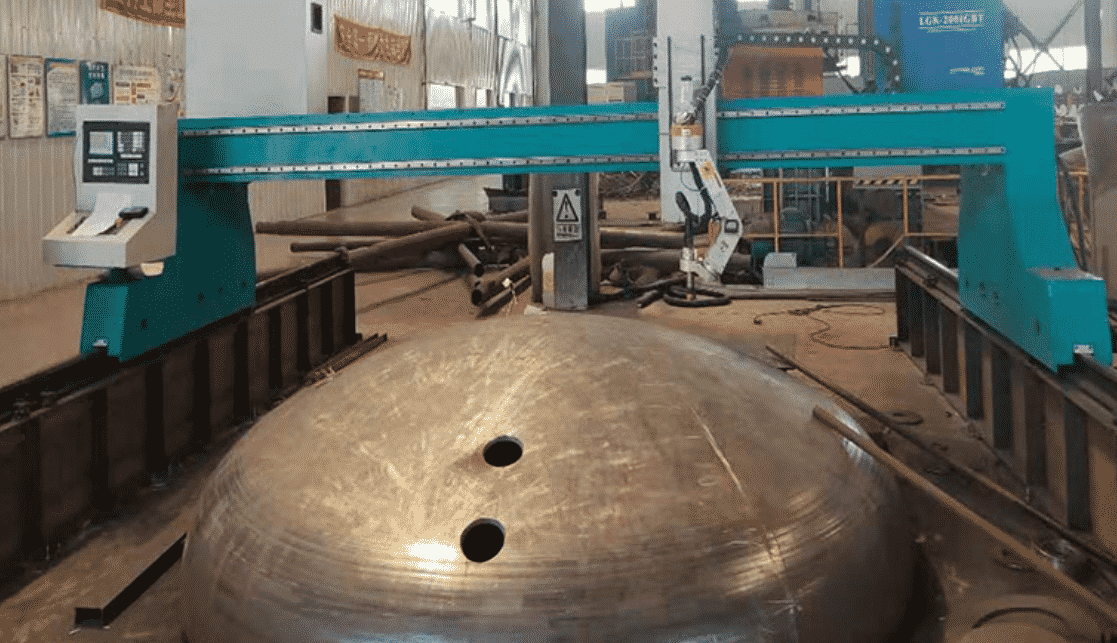

Ukosowanie 5-osiowe w akcji
Precyzyjne cięcie ukosów 3D za pomocą głowicy 5-osiowej.
Specyfikacja techniczna
| Osie | X, Y, Z, A, B |
|---|---|
| Typy ukosów | V, X, Y, K i inne ukosy przestrzenne |
| Kąt ukosu | Jednoczesny ruch w osiach A i B ±45° (opcjonalnie ±60°) |
| Obszar roboczy | 3000 × 12000 mm, w pełni konfigurowalny |
| Grubość cięcia | Plazma 1–30 mm; tlen 6–150 mm |
| Kontrola wysokości | Regulacja wysokości łuku elektrycznego (AVHC) |
| Napęd | Wysokomomentowe serwonapędy AC |
| Źródła plazmy | Hypertherm, Kjellberg lub LGK |
| Rama | Odprężona i stabilizowana termicznie brama |
| Cena | USD 35,000–60,000 FOB Qingdao, w zależności od konfiguracji |
| Certyfikacja | CE, ISO 9001 |
| Gwarancja | 24 miesiące na całą maszynę (z wyłączeniem materiałów eksploatacyjnych) |
Typy ukosów
| Ukos | Geometria | Typowe zastosowanie |
|---|---|---|
| V | Jednostronne ukosowanie od góry | Spoiny jednostronne na średnich grubościach blach |
| Y | Ukos z półką (stępieniem grani) | Kontrolowana grań dla pełnego przetopienia |
| X | Ukosy z obu stron | Grube blachy spawane dwustronnie |
| K | Podwójny ukos na jednej krawędzi ze stępieniem | Połączenia teowe w grubych blachach |
Dlaczego kontrola wysokości ma znaczenie przy ukosowaniu
Przy cięciu ukośnym palnik jest przechylony, więc nawet niewielka zmiana wysokości powoduje przesunięcie miejsca cięcia na blasze. System kontroli wysokości łuku odczytuje powierzchnię blachy w czasie rzeczywistym i utrzymuje stałą odległość dyszy od materiału, co zapewnia stały kąt ukosu oraz wymiar stępienia na całej krawędzi. Jakość krawędzi ciętej jest zazwyczaj definiowana wg normy ISO 9013 (klasy prostopadłości i chropowatości). Jeśli Państwa rysunki techniczne wymagają konkretnej klasy, prosimy o informację – sprawdzimy to na próbkach cięcia.
Miejsce w ofercie plazm PCL
| Maszyna | Przeznaczenie | Cena (FOB Qingdao) |
|---|---|---|
| Przenośna przecinarka plazmowa | Cięcie ręczne lub prowadzone, 12–25 mm | USD 1,200 |
| Stolowa przecinarka plazmowa P3015 | Blachy i arkusze na kompaktowym, zintegrowanym stole | USD 2,000–15,000 |
| Przecinarka plazmowa bramowa | Duże blachy; plazma oraz opcjonalny palnik tlenowy | USD 2,000–15,000 |
| 5-osiowa plazma do ukosowania (ta maszyna) | Ukosy spawalnicze V, X, Y i K | USD 35,000–60,000 |
| Plazma do rur | Rury okrągłe Ø50–1500 mm, wycinanie otworów i siodeł | Na zapytanie |
| 8-osiowa plazma do profili | Profile zamknięte, ceowniki, dwuteowniki H i I z ukosowaniem | USD 45,000–80,000 |
Często zadawane pytania dotyczące 5-osiowej plazmy do ukosowania
Jakie ukosy może ciąć maszyna 5-osiowa?
Ukosy V, X, Y, K oraz inne ukosy przestrzenne z wychyłem ±45° (opcjonalnie ±60°).
Jakie źródła plazmy można zamontować?
Hypertherm, Kjellberg lub LGK, dobierane do Państwa wymagań w zakresie grubości i jakości.
Ile to kosztuje?
USD 35,000–60,000 FOB Qingdao, w zależności od rozmiaru stołu, źródła plazmy i opcji.
Czy ukosowane detale spełniają normy spawalnicze?
Geometria ukosu jest wycinana zgodnie z Państwa rysunkiem; technologie spawania są kwalifikowane przez Państwa lub inspektora zgodnie z obowiązującą normą.
Porównaj wszystkie przecinarki plazmowe obok siebie w naszym przewodniku wyboru.
Wyślij rysunek ukosowania i zakres grubości blach. Dobierzemy odpowiednią głowicę, źródło i rozmiar stołu.
