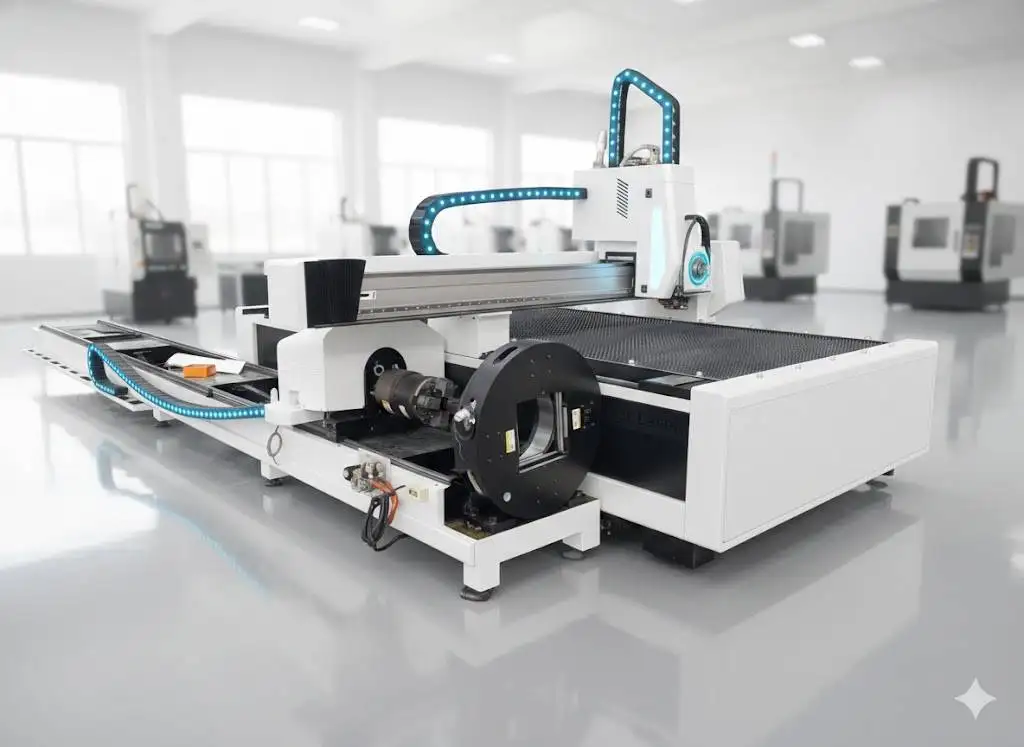

Лазерный станок 2-в-1 для раскроя листа и трубы: Обзор
Станок 2-в-1 объединяет рабочий стол для листового металла и пневматический патрон для труб, используя один источник и одну систему ЧПУ. Это отличное решение для производств, где преобладает резка листового металла и периодически требуется обработка труб, без необходимости покупать второй станок и нанимать дополнительного оператора.
Технические характеристики
| Листовой раскрой | 3000 × 1500 мм или 4000 × 2000 мм |
|---|---|
| Трубы | Ø20–220 мм, длина 6000 мм; круглые, квадратные, прямоугольные, овальные |
| Лазерный источник | 1–12 кВт; Raycus или IPG |
| Точность позиционирования | ±0.03 мм |
| Максимальное ускорение | 1.0–1.2 G |
| Зажим трубы | Пневматический патрон |
| Сертификация | CE, ISO 9001 |
| Гарантия | 24 месяца на весь станок (кроме расходных материалов) |

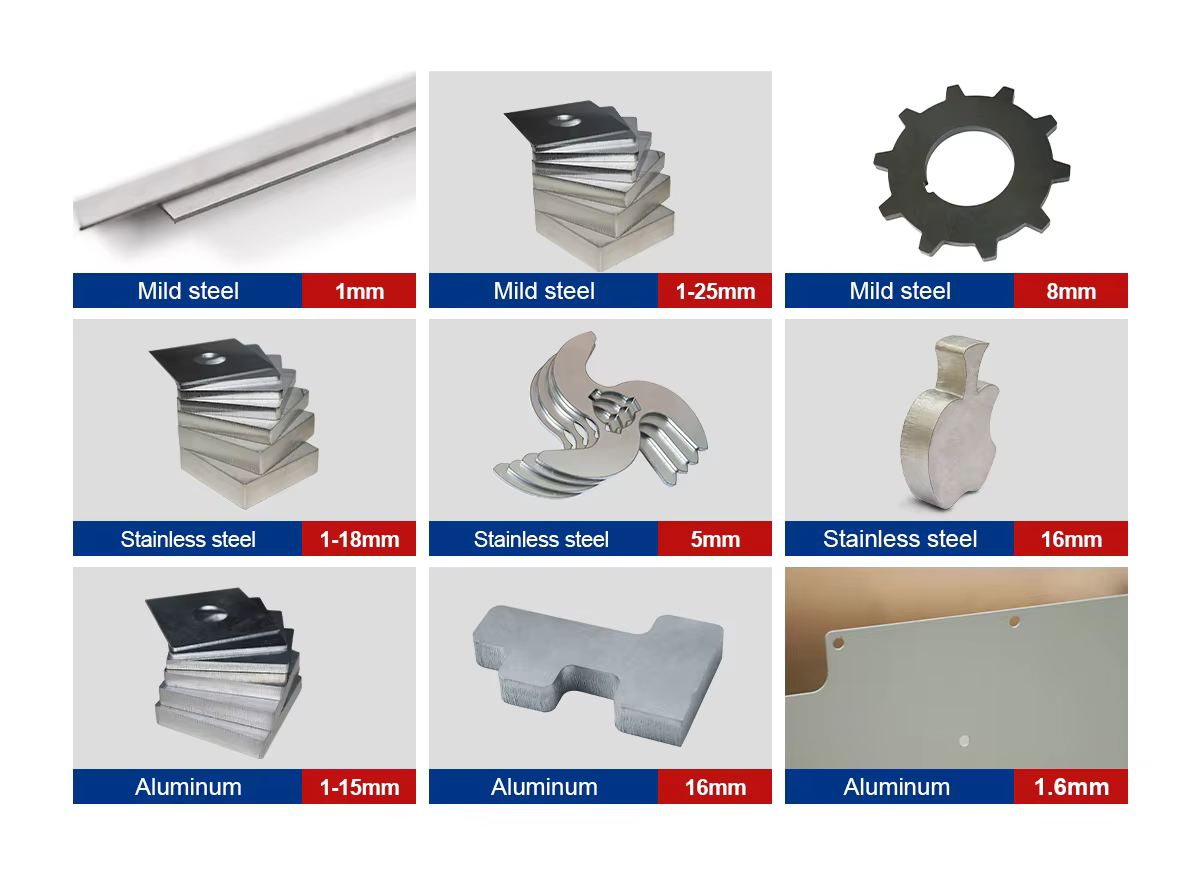

Толщины разрезаемого металла для разных мощностей
Типичная максимальная толщина от 1 кВт до 60 кВт; в последнем столбце указаны мощности, доступные для данной модели. Рассматривайте эти цифры как предельные возможности, а не как повседневный рабочий диапазон.
| Мощность лазера | Углеродистая сталь (O₂) | Нержавеющая сталь (N₂) | Алюминий (N₂) | Латунь (N₂) | Эта модель |
|---|---|---|---|---|---|
| 1 кВт | 10 мм | 5 мм | 3 мм | 3 мм | ✓ |
| 1.5 кВт | 16 мм | 6 мм | 4 мм | 3 мм | ✓ |
| 2 кВт | 20 мм | 8 мм | 6 мм | 5 мм | ✓ |
| 3 кВт | 22 мм | 10 мм | 8 мм | 6 мм | ✓ |
| 4 кВт | 25 мм | 12 мм | 10 мм | 8 мм | ✓ |
| 6 кВт | 25 мм | 20 мм | 16 мм | 12 мм | ✓ |
| 8 кВт | 40 мм | 30 мм | 30 мм | 16 мм | ✓ |
| 12 кВт | 40 мм | 40 мм | 40 мм | 16 мм | ✓ |
| 20 кВт | 80 мм | 100 мм | 60 мм | 20 мм | – |
| 60 кВт | 200 мм | 150 мм | – | – | – |
Максимальная толщина — это предел, при котором рез идет медленно и с более грубой кромкой. Планируйте ежедневное производство с запасом в несколько миллиметров и сверяйтесь с технологической картой резки для конкретного источника и режущей головки в вашем коммерческом предложении.
Типичные скорости резки
| Толщина | 1.5 кВт | 3 кВт | 6 кВт | 12 кВт |
|---|---|---|---|---|
| 2 мм | 5.0 | 3.8–4.2 | – | – |
| 3 мм | 3.6 | 3.2–3.6 | 3.5–4.2 | – |
| 4 мм | 2.5 | 3.0–3.2 | 3.3–3.8 | – |
| 6 мм | 1.4 | 2.2–2.5 | 2.7–3.2 | – |
| 8 мм | 1.2 | 1.8–2.2 | 2.2–2.5 | – |
| 10 мм | 1.0 | 1.0–1.3 | 2.0–2.3 | 2.0–2.3 |
| 12 мм | 0.8 | 0.9–1.0 | 1.9–2.1 | 3.0–3.5 |
| 16 мм | 0.5 | 0.6–0.7 | 1.2–1.4 | 2.8–3.0 |
| 20 мм | – | 0.5–0.55 | 0.6–0.7 | 1.5–1.6 |
| 25 мм | – | – | 0.4–0.5 | 0.8–1.0 |
| Толщина | 1.5 кВт | 3 кВт | 6 кВт | 12 кВт |
|---|---|---|---|---|
| 1 мм | 20 | 28–35 | 40–50 | 50–60 |
| 2 мм | 7 | 18–24 | 25–30 | 40–45 |
| 3 мм | 4.5 | 7–10 | 15–18 | 30–35 |
| 5 мм | 1.5 | 3.0–3.6 | 7–8 | 15–18 |
| 6 мм | 0.8 | 2.0–2.7 | 6–7 | 13–15 |
| 8 мм | – | 1.0–1.2 | 3.5–3.8 | 8–10 |
| 10 мм | – | 0.5–0.6 | 1.6–2.0 | 6.5–7.5 |
| 12 мм | – | – | 1.0–1.2 | 5.0–5.5 |
| 16 мм | – | – | 0.5–0.6 | 2.0–2.3 |
| 20 мм | – | – | 0.2–0.35 | 1.2–1.4 |
Скорость указана в м/мин. Это типичные значения для качественного реза; требования к кромке, марка материала, чистота газа и настройки головки могут влиять на результат. В ваше коммерческое предложение уже включены таблицы режимов для конкретной конфигурации.
Вся правда о компромиссах
Один источник и один оператор для двух задач выгодны до тех пор, пока резка труб занимает меньшую долю в общем объеме. Однако станок выполняет операции по очереди: пока идет резка трубы, листовой стол простаивает, и наоборот. Если резка труб начинает загружать полные смены или вам требуются трубы диаметром более 220 мм и длиной свыше 6 м, лучшим вложением средств станет специализированный труборез.
Место модели в линейке лазерного оборудования PCL
| Модель | Рабочая зона | Мощность | Назначение |
|---|---|---|---|
| GF3012 | 3000 × 1200 мм | 6–60 кВт | Высокая мощность на компактном столе |
| LFP3015 | 3000 × 1500 мм | 1–12 кВт | Открытый однопаллетный стол; стандартный лист |
| LFP4020 | 4000 × 2000 мм | 1–30 кВт | Сменный автопаллетный стол для серийного производства |
| LFH4020 | 4000 × 2000 мм | 1–30 кВт | Мощный раскрой толстого листа на сварной станине |
| LFP6020 | 6000 × 2000 мм | 1.5–3 кВт | Длинный лист при минимальных инвестициях |
| LFH6020 | 6000 × 2000 мм | 1–12 кВт | Крупноформатное производство |
| 2-в-1 лист и труба (эта модель) | 3015 или 4020 + трубы Ø20–220 мм | 1–12 кВт | Лист и труба на одном станке |
Частые проблемы и способы их устранения
| Проблема | Возможная причина | Что делать |
|---|---|---|
| Детали из трубы смещаются относительно разметки | Не учтены изгиб или кручение трубы | Выполните поиск края перед резкой; проверьте кулачки патрона |
| Грат (шлак) на нижней кромке нержавейки или алюминия | Слишком высокая скорость, низкое давление азота или недостаточная глубина фокуса | Снизьте скорость или увеличьте давление; опустите фокус ниже (в минус) по мере роста толщины |
| Сквозного реза нет | Прошивка не завершена, фокус недостаточно поднят при кислородной резке, загрязненно защитное стекло | Дождитесь окончания всех этапов пробивки; поднимите фокус шагами по 1 мм; очистите или замените защитное стекло |
| Мелкие детали приподнимаются и задевают головку | Мелкие детали проваливаются между ламелями | Оставляйте микромостики; замените изношенные ламели; режьте мелкие детали в последнюю очередь |
Из чего складывается цена

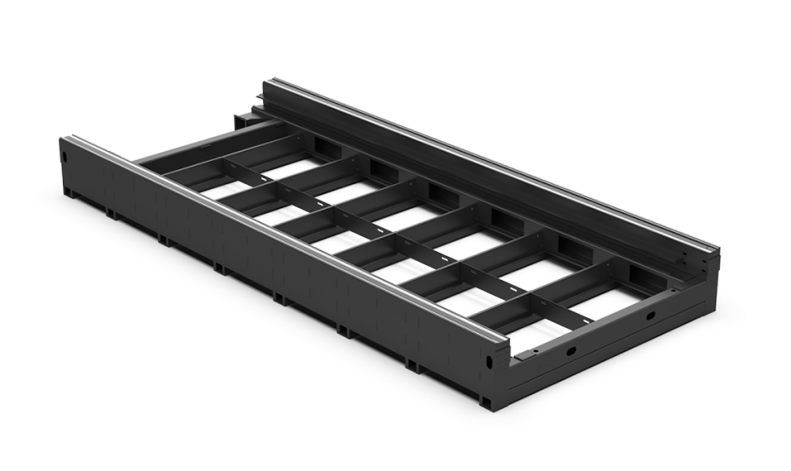

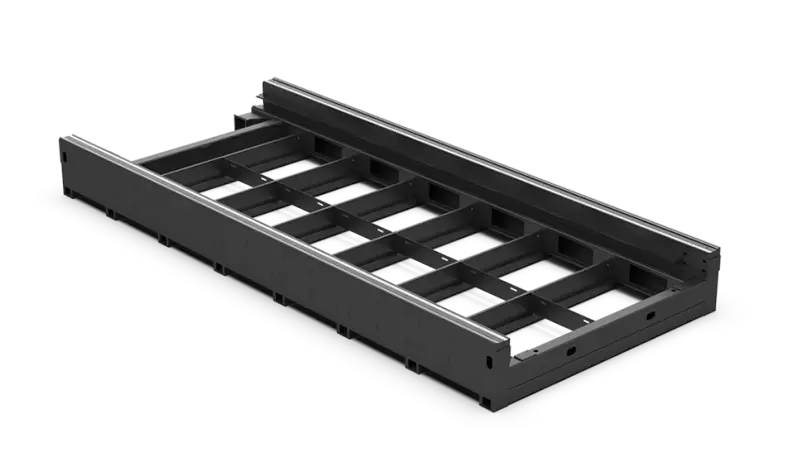

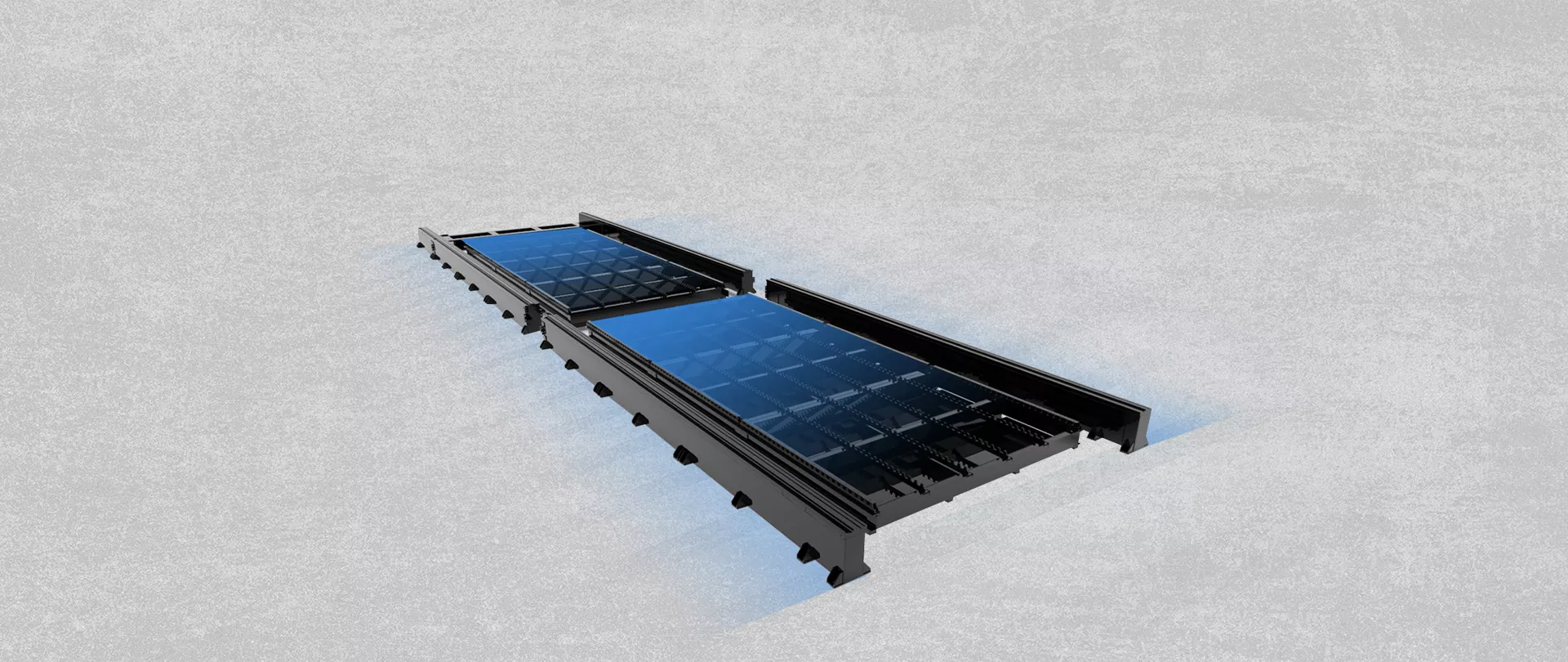

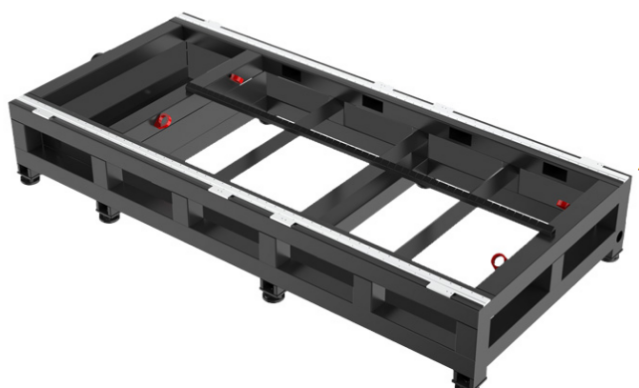

| Компонент | Опции | Влияние |
|---|---|---|
| Лазерный источник | Бренд (Raycus, IPG, MAX) и мощность | Самая дорогая часть; высокая мощность стоит дороже и требует более мощного чиллера и электросети |
| Режущая голова | С автофокусом Raytools или WSX | Автофокусировка и защита от столкновений |
| Привод | Бренд серводвигателей, направляющие и рейки | Точность на долгие годы |
| Станина | 3015 или 4020 | Больше размер для крупноформатного литья |
| Труборезный модуль | Пневматический патрон, Ø20–220 мм × 6 м | Добавляет резку труб без покупки второго станка |
Стоимость станка 2-в-1 предоставляется по запросу.
От запроса до производства
- Детали и образцы. Отправьте чертежи типичных листовых и трубных деталей с указанием размеров и материалов.
- Конфигурация. Мы подбираем источник, голову, стол и опции, а также отправляем план размещения с указанием занимаемой площади, энергопотребления, подключения газов и вытяжки.
- Сборка и испытания. Станок собирается и тестируется перед отгрузкой; сроки поставки подтверждаются в коммерческом предложении.
- Подготовка площадки. Ровный пол, электропитание, вспомогательный газ, сжатый воздух и система аспирации должны быть готовы к моменту прибытия.
- Установка и обучение. Входит в стоимость станка; операторы осваивают нестинг, параметры резки, ежедневное обслуживание и поиск простых неисправностей.
- Поддержка. Гарантия 24 месяца на весь станок, кроме расходных материалов.
Перед заказом
- Соотношение объема листового и трубного металлопроката в вашей рабочей смене.
- Максимальный диаметр трубы и ее длина.
- Свободное пространство вдоль станка для 6-метровых труб.
- Кто будет заниматься программированием раскроя для листа и труб.
Обслуживание
| Периодичность | Что делать |
|---|---|
| Ежедневно | Проверяйте и очищайте защитное стекло; проверяйте состояние и центровку сопла; контролируйте давление газов. Проверяйте кулачки патрона. |
| Еженедельно | Удаляйте шлак; очищайте направляющие, зубчатые рейки и патрон; сливайте конденсат из воздушного фильтра. |
| Периодически | Заменяйте ламели; смазывайте направляющие и рейки; проверяйте пневматические уплотнения патрона; меняйте воду в чиллере. |
Безопасность
Отраженное от листа лазерное излучение невидимо и опасно для глаз, поэтому зона резки должна быть закрыта кожухом или защитным ограждением, а блокировки дверей должны быть исправны. Следите за работой вытяжки и чистотой ее фильтров; пыль в станине и фильтрах может воспламениться, особенно после работы с алюминием. Следите за тем, чтобы на кислородное оборудование не попадало масло и жир, и надежно закрепляйте газовые баллоны.
Часто задаваемые вопросы о лазерах 2-в-1
Какие трубы можно резать?
Ø20–220 мм, длиной до 6000 мм, круглые, квадратные, прямоугольные и овальные.
Какие размеры стола для листового металла доступны?
3000 × 1500 мм или 4000 × 2000 мм.
Может ли он резать лист и трубу одновременно?
Нет. Станок переключается между режимом плоского листа и патроном.
Когда лучше выбрать отдельный станок для лазерной резки труб?
Когда резка труб занимает большую часть смен, или если требуются трубы диаметром более 220 мм или длиной более 6 м.
Долго ли переключаться между листом и трубой?
Станок переключается между режимом листа и патрона довольно быстро, основное время уходит на загрузку трубы или листа.
Точность резки труб такая же, как на специализированном труборезе?
Точность позиционирования составляет ±0.03 мм; однако для больших объемов труб специализированный труборез справляется с загрузкой и длинными заготовками лучше.
Сравните все станки волоконной лазерной резки бок о бок в нашем руководстве по выбору.
Расскажите нам о вашем соотношении листа и труб. Мы поможем подсчитать, что выгоднее — станок 2-в-1 или два отдельных станка.
