Cortadora de Plasma com Bisel de 5 Eixos: Visão Geral
A máquina de chanfro a plasma de 5 eixos da PCL inclina a tocha durante o corte, permitindo produzir chanfros de preparação de solda tipo V, X, Y e K em um único passe. É construída para estaleiros navais, fabricantes de vasos de pressão e caldeiraria pesada, eliminando o desbaste ou fresagem manual dos chanfros antes da soldagem.

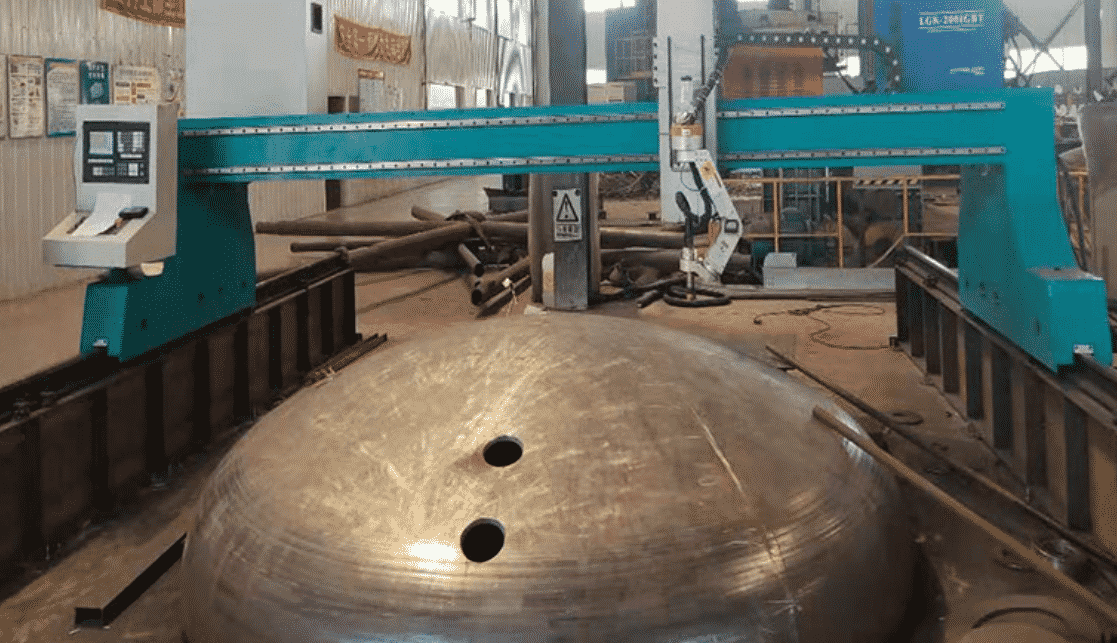

Chanfro de 5 Eixos em Ação
Corte de chanfro 3D de alta precisão com o cabeçote de 5 eixos.
Especificações Técnicas
| Eixos | X, Y, Z, A, B |
|---|---|
| Tipos de chanfro | V, X, Y, K e outros chanfros espaciais |
| Ângulo de chanfro | Eixos A e B simultâneos a ±45° (±60° opcional) |
| Área útil | 3000 × 12000 mm, totalmente personalizável |
| Espessura de corte | Plasma 1–30 mm; oxicorte 6–150 mm |
| Controle de altura | Controle de altura por tensão de arco (AVHC) |
| Acionamento | Servomotores CA de alto torque |
| Fontes de plasma | Hypertherm, Kjellberg ou LGK |
| Estrutura | Pórtico temperado e aliviado de tensões |
| Preço | USD 35,000–60,000 FOB Qingdao, dependendo da configuração |
| Certificação | CE, ISO 9001 |
| Garantia | 24 meses em toda a máquina (consumíveis excluídos) |
Tipos de Chanfro
| Chanfro | Geometria | Uso típico |
|---|---|---|
| V | Um chanfro a partir do lado superior | Soldas unilaterais em chapas médias |
| Y | Chanfro com um nariz reto (face de raiz) | Raiz controlada para penetração total |
| X | Chanfros a partir de ambos os lados | Chapa grossa soldada por ambos os lados |
| K | Chanfro duplo em uma borda com nariz | Juntas T em chapa grossa |
Por que o Controle de Altura é Importante para Chanfros
Em um corte com chanfro, a tocha fica inclinada, de modo que uma pequena alteração na altura desloca a posição onde o corte atinge a chapa. O controle de altura por tensão de arco lê a superfície da chapa em tempo real e mantém a distância constante, garantindo que o ângulo do chanfro e a dimensão do nariz fiquem uniformes ao longo da borda. A qualidade da borda cortada é normalmente especificada pela norma ISO 9013 (classes de perpendicularidade e rugosidade). Se os seus desenhos exigem uma classe específica, informe-nos e verificaremos em cortes de amostra.
Onde Ela se Posiciona na Linha de Plasma PCL
| Máquina | Projetada para | Preço (FOB Qingdao) |
|---|---|---|
| Cortadora de plasma portátil | Corte manual ou guiado, 12–25 mm | USD 1,200 |
| Plasma de mesa P3015 | Chapas em uma mesa integrada compacta | USD 2,000–15,000 |
| Plasma pórtico CNC | Chapas grandes; plasma e oxicorte opcional | USD 2,000–15,000 |
| Plasma com bisel de 5 eixos (esta máquina) | Chanfros de preparação de solda V, X, Y e K | USD 35,000–60,000 |
| Plasma para tubos | Tubos redondos Ø50–1500 mm, cortes saddle | Sob consulta |
| Plasma de perfis de 8 eixos | Tubos, perfis U, vigas H e I com chanfros | USD 45,000–80,000 |
Perguntas Frequentes sobre o Plasma com Bisel de 5 Eixos
Quais chanfros a máquina de 5 eixos consegue cortar?
Chanfros V, X, Y e K, além de outros chanfros espaciais, com oscilação de ±45° (±60° opcional).
Quais fontes de plasma podem ser instaladas?
Hypertherm, Kjellberg ou LGK, selecionadas conforme a sua espessura e requisitos de qualidade.
Quanto custa?
USD 35,000–60,000 FOB Qingdao, dependendo do tamanho da mesa, fonte de plasma e opcionais.
As peças chanfradas atendem às normas de soldagem?
A geometria do chanfro é cortada conforme o seu desenho; os procedimentos de soldagem são qualificados por você ou seu inspetor de acordo com a norma aplicável.
Compare todas as máquinas de corte a plasma lado a lado no nosso guia de seleção.
Envie um desenho com chanfro e a faixa de espessura da chapa. Nós indicamos o cabeçote, a fonte e o tamanho de mesa ideais.
