Machine de découpe plasma à chanfreiner 5 axes : Présentation
La machine de chanfreinage plasma 5 axes PCL incline la torche pendant la coupe, permettant de réaliser des chanfreins de préparation au soudage en V, X, Y et K en une seule passe. Conçue pour les chantiers navals, les fabricants de récipients sous pression et la charpente lourde, elle élimine le meulage ou le fraisage manuel des chanfreins avant soudage.

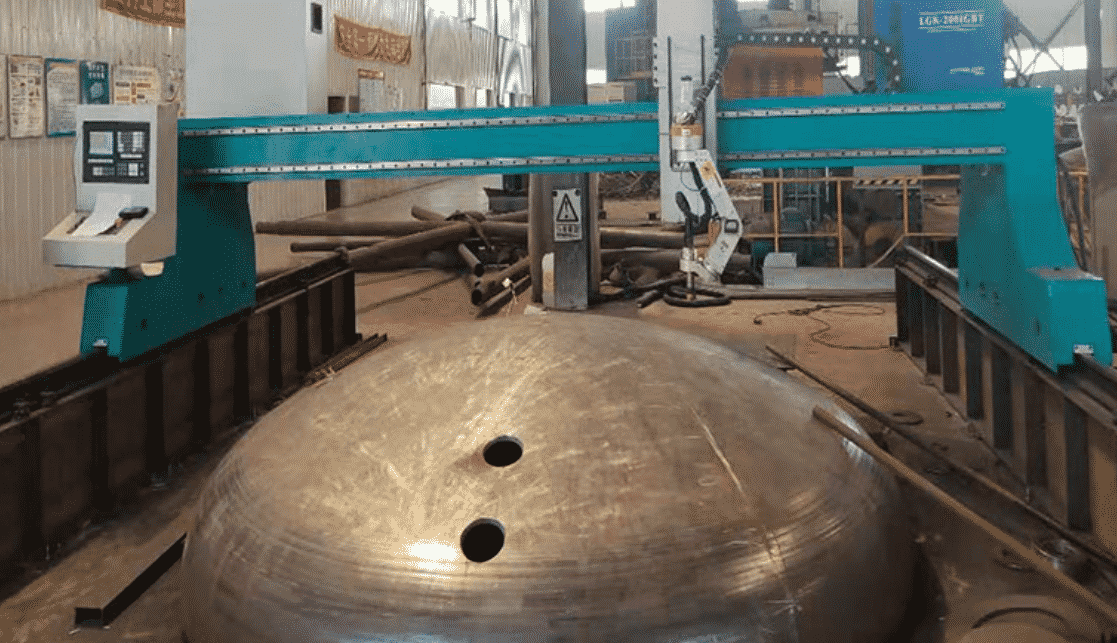

Le chanfreinage 5 axes en action
Découpe de chanfrein 3D de précision avec la tête 5 axes.
Spécifications techniques
| Axes | X, Y, Z, A, B |
|---|---|
| Types de chanfrein | V, X, Y, K et autres chanfreins spatiaux |
| Angle de chanfrein | Axes A et B simultanés à ±45° (±60° en option) |
| Surface de travail | 3000 × 12000 mm, entièrement personnalisable |
| Épaisseur de coupe | Plasma 1–30 mm ; oxycoupage 6–150 mm |
| Contrôle de hauteur | Contrôle de hauteur par tension d'arc (AVHC) |
| Entraînement | Servomoteurs CA à couple élevé |
| Sources plasma | Hypertherm, Kjellberg ou LGK |
| Châssis | Portique stabilisé et détendu thermiquement |
| Prix | 35 000 – 60 000 USD FOB Qingdao, selon la configuration |
| Certification | CE, ISO 9001 |
| Garantie | 24 mois sur toute la machine (consommables exclus) |
Types de chanfreins
| Chanfrein | Géométrie | Utilisation typique |
|---|---|---|
| V | Un chanfrein sur le dessus | Soudures unilatérales sur tôle moyenne |
| Y | Chanfrein avec méplat (talon) | Passes de racine contrôlées pour une pénétration complète |
| X | Chanfreins sur les deux faces | Tôle forte soudée des deux côtés |
| K | Double chanfrein sur un seul bord avec talon | Assemblages en T sur tôle forte |
Pourquoi le contrôle de hauteur est crucial pour les chanfreins
Lors d'une coupe en chanfrein, la torche est inclinée, de sorte qu'une légère variation de hauteur déplace l'impact de la coupe sur la tôle. Le contrôle de hauteur par tension d'arc lit la surface de la tôle en temps réel et maintient la distance constante, ce qui garantit la constance de l'angle de chanfrein et de la dimension du talon le long du bord. La qualité de la tranche coupée est généralement spécifiée selon la norme ISO 9013 (classes de perpendicularité et de rugosité). Si vos plans exigent une classe particulière, indiquez-le-nous et nous la vérifierons sur des échantillons de coupe.
Positionnement dans la gamme plasma PCL
| Machine | Conçue pour | Prix (FOB Qingdao) |
|---|---|---|
| Découpeur plasma portable | Coupe manuelle ou guidée, 12–25 mm | 1 200 USD |
| Table plasma compacte P3015 | Tôles et plaques sur table intégrée compacte | 2 000 – 15 000 USD |
| Portique plasma | Grandes tôles ; plasma et oxycoupage en option | 2 000 – 15 000 USD |
| Plasma à chanfreiner 5 axes (cette machine) | Chanfreins de préparation au soudage en V, X, Y et K | 35 000 – 60 000 USD |
| Plasma pour tubes | Tubes ronds Ø50–1500 mm, coupes d'intersection | Sur demande |
| Plasma de profilés 8 axes | Tubes, profilés en U, profilés H et I avec chanfreins | 45 000 – 80 000 USD |
FAQ sur le plasma à chanfreiner 5 axes
Quels chanfreins la machine 5 axes peut-elle découper ?
Des chanfreins en V, X, Y et K ainsi que d'autres chanfreins spatiaux, avec une oscillation de ±45° (±60° en option).
Quelles sources plasma peuvent être installées ?
Hypertherm, Kjellberg ou LGK, sélectionnées selon vos exigences d'épaisseur et de qualité.
Quel est son coût ?
35 000 – 60 000 USD FOB Qingdao, selon la taille de la table, la source plasma et les options.
Les pièces chanfreinées peuvent-elles respecter les normes de soudage ?
La géométrie du chanfrein est découpée conformément à votre plan ; les modes opératoires de soudage sont qualifiés par vos soins ou par votre inspecteur selon la norme applicable.
Comparez toutes nos machines de découpe plasma côte à côte dans notre guide de sélection.
Envoyez-nous un plan de chanfrein et votre plage d'épaisseur. Nous sélectionnons la tête, la source et la taille de table adaptées.
