เครื่องตัดพลาสม่าทำมุม 5 แกน: ภาพรวม
เครื่องตัดพลาสม่าทำมุม 5 แกน PCL สามารถเอียงหัวตัดได้ในขณะตัด ทำให้สามารถเตรียมรอยเชื่อมแบบ V, X, Y และ K ได้เสร็จในขั้นตอนเดียว ออกแบบมาสำหรับอู่ต่อเรือ โรงงานผลิตภาชนะรับความดัน และงานโครงสร้างเหล็กหนา ช่วยตัดขั้นตอนการเจียรหรือกัดรอยเชื่อมด้วยมือแบบเดิมๆ

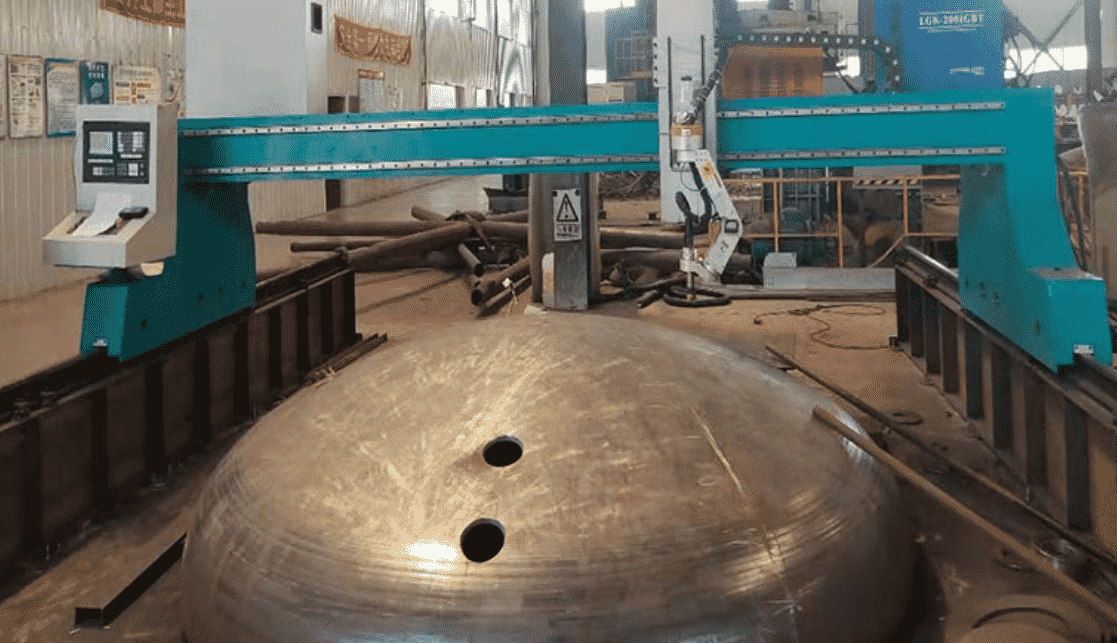

การทำงานตัดทำมุม 5 แกน
การตัดทำมุม 3 มิติความแม่นยำสูงด้วยหัวตัด 5 แกน
ข้อมูลทางเทคนิค
| แกนการทำงาน | X, Y, Z, A, B |
|---|---|
| ประเภทการทำมุม | V, X, Y, K และมุมเชิงพื้นที่อื่นๆ |
| มุมเอียง | แกน A และ B ทำงานร่วมกัน ±45° (เลือกออปชัน ±60° ได้) |
| พื้นที่ทำงาน | 3000 × 12000 mm ปรับแต่งได้ตามต้องการ |
| ความหนาในการตัด | พลาสม่า 1–30 mm; แก๊สตัด 6–150 mm |
| ระบบควบคุมความสูง | ควบคุมความสูงด้วยแรงดันอาร์ค (AVHC) |
| ระบบขับเคลื่อน | เซอร์โวมอเตอร์ AC แรงบิดสูง |
| แหล่งกำเนิดพลาสม่า | Hypertherm, Kjellberg หรือ LGK |
| โครงสร้าง | โครงสร้างแชนทรีผ่านกระบวนการอบคลายเครียด |
| ราคา | USD 35,000–60,000 FOB ชิงเต่า ขึ้นอยู่กับสเปคที่เลือก |
| การรับรอง | CE, ISO 9001 |
| การรับประกัน | 24 เดือนสำหรับตัวเครื่อง (ไม่รวมวัสดุสิ้นเปลือง) |
รูปแบบรอยตัดทำมุม
| มุมตัด | ลักษณะทางเรขาคณิต | การใช้งานทั่วไป |
|---|---|---|
| V | ตัดเอียงด้านเดียวจากด้านบน | งานเชื่อมด้านเดียวบนเพลทความหนาปานกลาง |
| Y | ตัดเอียงโดยมีหน้าตัดตรง (Root Face) ที่โคน | ควบคุมช่องว่างรากเชื่อมเพื่อให้การซึมลึกสมบูรณ์ |
| X | ตัดเอียงจากทั้งสองด้าน | เพลทหนาที่ต้องเชื่อมประกบจากทั้งสองด้าน |
| K | ตัดเอียงคู่บนขอบเดียวพร้อมหน้าตัดตรง | งานรอยต่อรูปที (T-joints) ในเพลทหนา |
ทำไมระบบควบคุมความสูงจึงสำคัญสำหรับงานตัดมุม
ในการตัดทำมุม หัวตัดจะเอียง ดังนั้นความสูงที่เปลี่ยนแปลงเพียงเล็กน้อยจะทำให้ตำแหน่งรอยตัดบนเพลทเคลื่อนไป ระบบควบคุมความสูงด้วยแรงดันอาร์คจะอ่านค่าพื้นผิวเพลทแบบเรียลไทม์และรักษาระยะห่างให้คงที่เสมอ ช่วยให้มุมตัดและขนาดหน้าตัดตรงมีความสม่ำเสมอสม่ำเสมอตลอดแนวขอบ คุณภาพขอบตัดมักอ้างอิงตามมาตรฐาน ISO 9013 (ความตั้งฉากและค่าความหยาบ) หากแบบของคุณกำหนดมาตรฐานนี้ แจ้งให้เราทราบและเราสามารถทดสอบตัดชิ้นงานตัวอย่างให้ดูได้
ตำแหน่งของรุ่นนี้ในกลุ่มผลิตภัณฑ์พลาสม่า PCL
| เครื่องจักร | ออกแบบมาเพื่อ | ราคา (FOB ชิงเต่า) |
|---|---|---|
| เครื่องตัดพลาสม่าแบบพกพา | ตัดด้วยมือหรือตามไกด์, 12–25 mm | USD 1,200 |
| พลาสม่าโต๊ะตัด P3015 | ตัดแผ่นเพลทบนโต๊ะรวมในตัวขนาดกะทัดรัด | USD 2,000–15,000 |
| พลาสม่าโครงแชนทรี (Gantry) | แผ่นเพลทขนาดใหญ่ ตัดพลาสม่าและเลือกเพิ่มแก๊สตัดได้ | USD 2,000–15,000 |
| พลาสม่าทำมุม 5 แกน (รุ่นนี้) | เตรียมรอยเชื่อมมุม V, X, Y และ K | USD 35,000–60,000 |
| พลาสม่าตัดท่อ | ท่อกลม Ø50–1500 mm, ตัดปากปลาแซดเดิล | สอบถามราคา |
| พลาสม่าโปรไฟล์ 8 แกน | ท่อ, เหล็กรางน้ำ, เหล็ก H-Beam และ I-Beam พร้อมตัดทำมุม | USD 45,000–80,000 |
คำถามที่พบบ่อยเกี่ยวกับพลาสม่าทำมุม 5 แกน
เครื่อง 5 แกนสามารถตัดมุมแบบใดได้บ้าง?
ตัดมุม V, X, Y และ K รวมถึงมุมเชิงพื้นที่อื่นๆ ด้วยการสวิงหัวตัด ±45° (เลือกออปชัน ±60° ได้)
สามารถติดตั้งแหล่งกำเนิดพลาสม่ารุ่นใดได้บ้าง?
Hypertherm, Kjellberg หรือ LGK เลือกให้เหมาะกับความหนาและข้อกำหนดด้านคุณภาพของคุณ
เครื่องนี้ราคาเท่าไหร่?
USD 35,000–60,000 FOB ชิงเต่า ขึ้นอยู่กับขนาดโต๊ะ แหล่งกำเนิดพลาสม่า และออปชันเสริม
ชิ้นงานที่ตัดทำมุมผ่านมาตรฐานงานเชื่อมหรือไม่?
เรขาคณิตของรอยตัดทำตามแบบของคุณ ขั้นตอนการเชื่อมจะถูกตรวจสอบรับรองโดยคุณหรือผู้ตรวจสอบตามมาตรฐานที่เกี่ยวข้อง
เปรียบเทียบ เครื่องตัดพลาสม่า ทุกรุ่นเคียงข้างกันในคู่มือการเลือกซื้อของเรา
ส่งแบบแปลนงานตัดมุมและช่วงความหนาเพลทของคุณมาให้เรา เราจะจัดชุดหัวตัด แหล่งกำเนิด และขนาดโต๊ะที่เหมาะสมที่สุดให้คุณ
