5-Assige Plasma Schuine Kantensnijder: Overzicht
De PCL 5-assige plasmaschuinsnijmachine kantelt de fakkel tijdens het snijden, zodat V-, X-, Y- en K-lasvoorbereidingen in één enkele gang van de machine komen. Hij is gebouwd voor werven, drukvatmakers en fabrikanten van zwaar staal, en maakt handmatig slijpen of frezen van laskanten vóór het lassen overbodig.

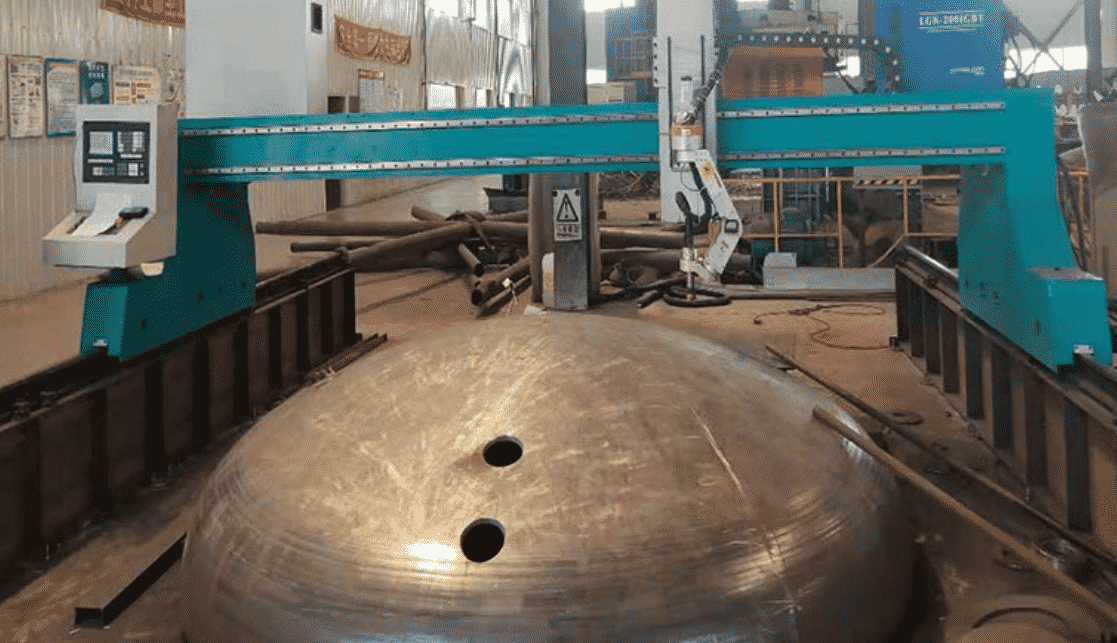

5-Assig Schuine Kanten Snijden in Actie
Nauwkeurig 3D-schuinesnijden met de 5-assige kop.
Technische Specificaties
| Assen | X, Y, Z, A, B |
|---|---|
| Schuinte typen | V, X, Y, K en andere ruimtelijke schuine kanten |
| Schuine hoek | A- en B-as gelijktijdig ±45° (±60° optioneel) |
| Werkgebied | 3000 × 12000 mm, volledig aanpasbaar |
| Snijdikte | Plasma 1–30 mm; autogeen 6–150 mm |
| Hoogteregeling | Boogspanning hoogteregeling (AVHC) |
| Aandrijving | AC-servoaandrijvingen met hoog koppel |
| Plasmasources | Hypertherm, Kjellberg of LGK |
| Frame | Getemperd en spanningsvrij gemaakt portaal |
| Prijs | USD 35.000–60.000 FOB Qingdao, afhankelijk van configuratie |
| Certificering | CE, ISO 9001 |
| Garantie | 24 maanden op de hele machine (verbruiksartikelen uitgezonderd) |
Typen Schuine Kanten
| Schuine kant | Geometrie | Typisch gebruik |
|---|---|---|
| V | Eén schuine kant vanaf de bovenzijde | Eenzijdige lassen op middelmatige plaat |
| Y | Schuine kant met een rechte kant (wortelvlak) | Gecontroleerde wortel voor volledige penetratie |
| X | Schuine kanten vanaf beide zijden | Dikke plaat gelast aan beide zijden |
| K | Dubbele schuine kant op één rand met een vlak | T-verbindingen in dikke plaat |
Waarom Hoogteregeling Belangrijk is voor Schuine Kanten
Bij een schuine snede is de fakkel gekanteld, dus een kleine verandering in hoogte verschuift waar de snede op de plaat terechtkomt. Boogspanning hoogteregeling leest het plaatoppervlak in realtime en houdt de afstand constant, wat de schuine hoek en de afmeting van het vlak consistent houdt langs de rand. Kwaliteit van de snijkant wordt meestal gespecificeerd met ISO 9013 (haaksheids- en ruwheidsklassen). Als uw tekeningen om een klasse vragen, vertel het ons en we controleren het op proefsneden.
Waar deze zich bevindt in het PCL Plasma Assortiment
| Machine | Gebouwd voor | Prijs (FOB Qingdao) |
|---|---|---|
| Draagbare plasmasnijder | Handmatig of geleid snijden, 12–25 mm | USD 1.200 |
| P3015 tafelsnijder | Plaat en vel op een compacte geïntegreerde tafel | USD 2.000–15.000 |
| Portaalplasma | Grote platen; plasma en optioneel autogeen | USD 2.000–15.000 |
| 5-assig plasmaschuinsnijden (deze machine) | V-, X-, Y- en K-lasvoorbereidingen | USD 35.000–60.000 |
| Pijpplasma | Ronde buis Ø50–1500 mm, zadelsneden | Op aanvraag |
| 8-assig profielplasma | Buizen, profielen, H- en I-balken met schuine kanten | USD 45.000–80.000 |
Veelgestelde Vragen over 5-Assig Plasmaschuinsnijden
Welke schuine kanten kan de 5-assige machine snijden?
V-, X-, Y- en K-schuine kanten en andere ruimtelijke schuine kanten, met ±45° verdraaiing (±60° optioneel).
Welke plasmabronnen kunnen worden gemonteerd?
Hypertherm, Kjellberg of LGK, gekozen voor uw dikte- en kwaliteitseisen.
Hoeveel kost het?
USD 35.000–60.000 FOB Qingdao, afhankelijk van tafelmaat, plasmabron en opties.
Kunnen afgeschuinde onderdelen voldoen aan lasnormen?
De geometrie van de schuine kant wordt gesneden volgens uw tekening; lasprocedures worden door u of uw inspecteur gekwalificeerd volgens de toepasselijke norm.
Vergelijk alle plasmasnijmachines naast elkaar in onze selectiegids.
Stuur een schuintekening en plaatbereik. Wij matchen de kop, bron en tafelgrootte.
Vraag een offerte aan
