Máy cắt plasma vát mép 5 trục: Tổng quan
Máy cắt vát plasma 5 trục PCL nghiêng mỏ cắt trong quá trình gia công, giúp tạo các mép hàn V, X, Y và K chỉ trong một lần chạy duy nhất. Thiết bị này được thiết kế chuyên dụng cho các xưởng đóng tàu, nhà chế tạo bồn bể áp lực và kết cấu thép nặng, giúp loại bỏ hoàn toàn công đoạn mài hoặc phay mép thủ công trước khi hàn.

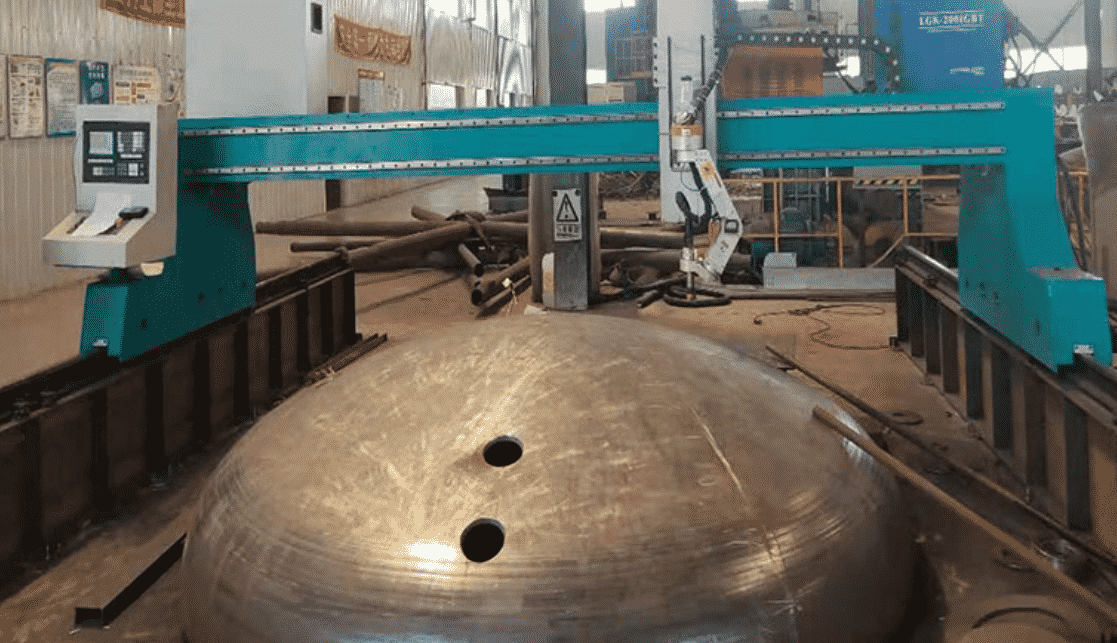

Cắt vát 5 trục trong thực tế
Cắt vát 3D độ chính xác cao với đầu cắt 5 trục.
Thông số kỹ thuật
| Các trục | X, Y, Z, A, B |
|---|---|
| Các kiểu vát | V, X, Y, K và các góc vát không gian khác |
| Góc vát mép | Trục A và B đồng thời ±45° (tùy chọn ±60°) |
| Khổ làm việc | 3000 × 12000 mm, hoàn toàn tùy chỉnh theo yêu cầu |
| Chiều dày cắt | Plasma 1–30 mm; oxy-gas 6–150 mm |
| Bộ điều khiển chiều cao | Bộ điều khiển chiều cao điện áp hồ quang (AVHC) |
| Hệ thống truyền động | Động cơ AC servo mô-men xoắn cao |
| Nguồn plasma | Hypertherm, Kjellberg hoặc LGK |
| Kết cấu khung gầm | Cổng trục đã được ủ nhiệt và khử ứng suất |
| Giá bán | USD 35,000–60,000 FOB Thanh Đảo, tùy thuộc vào cấu hình |
| Chứng nhận | CE, ISO 9001 |
| Bảo hành | 24 tháng cho toàn bộ máy (không bao gồm vật tư tiêu hao) |
Các kiểu vát mép
| Kiểu vát | Hình học | Ứng dụng tiêu biểu |
|---|---|---|
| V | Vát một phía từ mặt trên | Mối hàn một phía trên thép tấm trung bình |
| Y | Vát mép có phần chân thẳng (root face) | Kiểm soát chân mối hàn để ngấu hoàn toàn |
| X | Vát mép từ cả hai phía | Thép tấm dày hàn từ cả hai mặt |
| K | Vát kép trên một cạnh có chừa mép | Mối hàn chữ T trên thép tấm dày |
Tại sao bộ điều khiển chiều cao lại quan trọng đối với cắt vát?
Khi cắt vát, mỏ cắt bị nghiêng, do đó một thay đổi nhỏ về chiều cao sẽ làm dịch chuyển vị trí điểm cắt trên bề mặt tấm. Bộ điều khiển chiều cao điện áp hồ quang sẽ đọc bề mặt tấm theo thời gian thực và giữ cho khoảng cách làm việc không đổi, giúp duy trì góc vát và kích thước mép cùn đồng đều dọc theo đường cắt. Chất lượng cạnh cắt thường được quy định theo tiêu chuẩn ISO 9013 (các cấp độ vuông góc và độ nhám). Nếu bản vẽ của bạn yêu cầu một cấp độ cụ thể, hãy cho chúng tôi biết để kiểm tra trên mẫu cắt thực tế.
Vị trí của máy trong dòng sản phẩm plasma PCL
| Dòng máy | Thiết kế cho | Giá bán (FOB Thanh Đảo) |
|---|---|---|
| Máy cắt plasma cầm tay | Cắt thủ công hoặc dẫn hướng, 12–25 mm | USD 1,200 |
| Máy cắt plasma bàn P3015 | Cắt tấm mỏng và trung bình trên bàn tích hợp nhỏ gọn | USD 2,000–15,000 |
| Máy cắt plasma cổng trục | Thép tấm khổ lớn; kết hợp plasma và tùy chọn oxy-gas | USD 2,000–15,000 |
| Plasma vát mép 5 trục (dòng máy này) | Vát chuẩn bị hàn V, X, Y và K | USD 35,000–60,000 |
| Máy cắt plasma ống | Ống tròn Ø50–1500 mm, cắt giao tuyến | Theo yêu cầu |
| Máy cắt plasma profile 8 trục | Ống hộp, thép hình U, H và I kèm vát mép | USD 45,000–80,000 |
Câu hỏi thường gặp về máy cắt plasma vát mép 5 trục
Máy 5 trục có thể cắt được những kiểu vát nào?
Các kiểu vát V, X, Y, K và các đường vát không gian khác, với biên độ xoay ±45° (tùy chọn ±60°).
Có thể tích hợp những nguồn plasma nào?
Hypertherm, Kjellberg hoặc LGK, được lựa chọn phù hợp với yêu cầu về chiều dày và chất lượng của bạn.
Giá của máy là bao nhiêu?
USD 35,000–60,000 FOB Thanh Đảo, tùy thuộc vào kích thước bàn cắt, nguồn plasma và các tùy chọn đi kèm.
Các chi tiết vát mép có đáp ứng tiêu chuẩn hàn không?
Hình học mép cắt được gia công theo bản vẽ của bạn; quy trình hàn sẽ do bạn hoặc đơn vị kiểm định phê duyệt theo tiêu chuẩn hiện hành.
So sánh tất cả máy cắt plasma cạnh nhau trong cẩm nang lựa chọn của chúng tôi.
Hãy gửi bản vẽ vát mép và dải chiều dày tấm. Chúng tôi sẽ tư vấn đầu cắt, nguồn và kích thước bàn phù hợp nhất.
