Аппараты плазменной резки с ЧПУ

Что такое плазменная резка с ЧПУ?

Плазморез подает электрическую дугу через узкое сопло вместе с потоком газа. Дуга нагревает газ до состояния плазмы, достаточно горячего для плавления стали, а газовая струя выдувает расплавленный металл из реза. Поскольку для дуги требуется обратный путь через заготовку, плазма режет любой электропроводный металл: углеродистую сталь, нержавеющую сталь, алюминий, медь и латунь.

В станке с ЧПУ плазмотрон перемещается по моторизованным осям в соответствии с программой резки. Контроллер высоты поддерживает плазмотрон на правильном расстоянии от листа, измеряя напряжение дуги, поэтому рез остается стабильным, даже если лист не идеально ровный. Головки для снятия фасок добавляют наклонные оси, а станки для резки труб и профилей — вращение, благодаря чему один и тот же принцип охватывает плоские детали, подготовку кромок под сварку, трубы и балки.

Кто использует аппараты плазменной резки?

Какой аппарат плазменной резки вам нужен?

Наша линейка плазменного оборудования охватывает всё: от портативного ручного резака до 8-осевых линий профильной резки. Начните с того, что вы режете, а затем — в каких объемах:

Лист, фаска, труба или профиль: четыре вида плазменной резки

Резка плоского листа

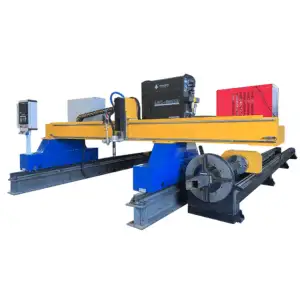

Настольный или портальный станок перемещает плазморез по осям X и Y над плоским листом и вырезает детали по карте раскроя. Это рабочая лошадка общего производства: кронштейны, фланцы, опорные пластины и детали машин. P3015 подходит для цехов с ограниченным пространством; портальный станок справляется с более крупными и тяжелыми листами.

Снятие фаски

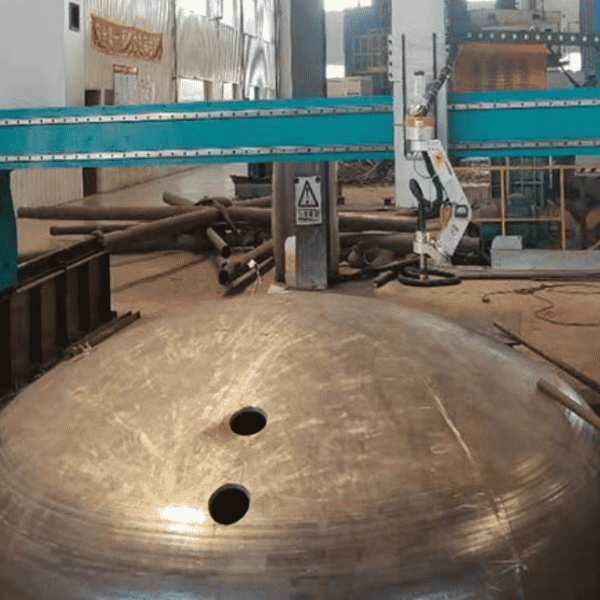

Толстые детали, которые будут свариваться, требуют скоса кромок. 5-осевая голова для фасок наклоняет резак во время резки, поэтому фаски V, X, Y и K выходят из станка готовыми к сварке. Это исключает отдельную операцию шлифовки или фрезеровки и делает подготовку к сварке стабильной.

Резка труб

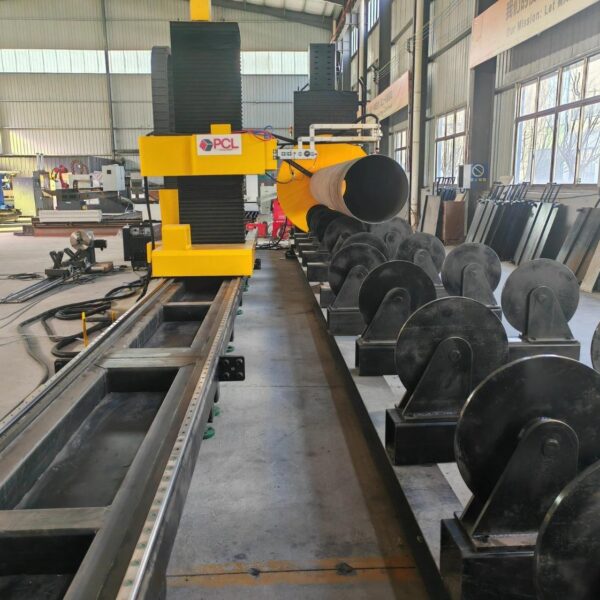

Труборез плазменной резки вращает трубу и перемещает вдоль нее резак, позволяя выполнять седлообразные резы, отверстия под пересечения и косые срезы, которые вручную делаются медленно и неточно. Он распространен в производстве трубопроводов, сосудов под давлением и строительных трубных конструкций.

Профильная резка

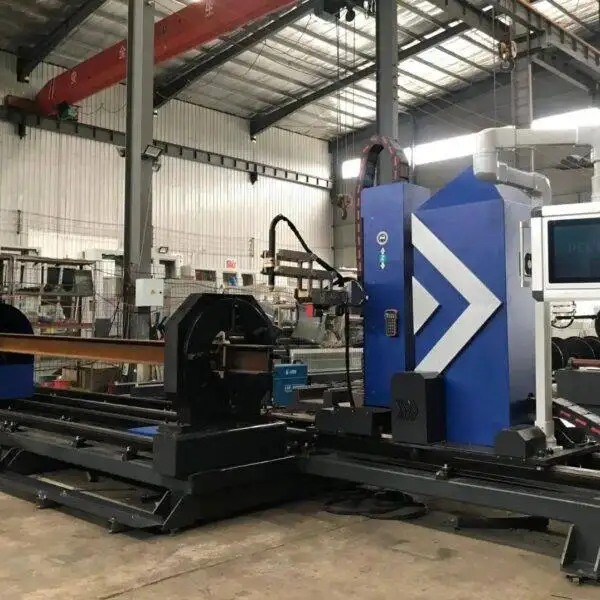

8-осевой профилерез обрабатывает круглые и квадратные трубы, швеллеры, а также H- и I-образные балки, выполняя резку и снятие фасок как на полке, так и на стенке. Благодаря наличию на одном станке и плазменного, и газокислородного резака он охватывает тонкие стенки и тяжелые углеродистые профили толщиной до 100 мм.

Рабочая зона и размер стола

Выбирайте рабочую зону исходя из покупаемых листов, а не вырезаемых деталей. Стандартные стальные листы имеют размеры 1,5 м × 3 м, 2 м × 6 м и более; стол под полноразмерный лист избавляет от необходимости резки и лишних манипуляций до того, как лист попадет на станок. Станки настольного типа подходят для цехов, где режут листовой металл и небольшие плиты; портальные станки изготавливаются под указанную вами ширину и длину листа, а их рельсы можно нарастить позже. Для труборезных и профильных станков важными параметрами являются максимальный диаметр или сечение и наибольшая длина загружаемой заготовки.

Какую максимальную толщину может резать плазма?

У каждого источника плазмы есть два показателя толщины, и покупатели часто путают их. Показатель разделительной резки — это максимальная толщина листа, которую дуга может прожечь, делая это медленно и с грубой кромкой. Показатель качественной резки — это то, что вы можете резать ежедневно с чистой прямоугольной кромкой. Эмпирическое правило таково: ориентируйте выбор станка на показатель качества, помня, что он составляет примерно от половины до двух третей от значения разделительной резки.

Точные пределы зависят от выбранного плазменного источника. Отправьте нам параметры ваших самых толстых и ходовых листов, и мы подберем для вас нужный источник.

Воздушная плазма или промышленный источник плазмы?

В станках начального уровня используется воздушная плазма: в качестве режущего газа применяется обычный сжатый воздух, расходные материалы недороги, а настройка проста. Она подходит для углеродистой, нержавеющей стали и алюминия малой и средней толщины.

Станки для снятия фасок, резки труб и профилей обычно оснащаются промышленным плазменным источником (таким как Hypertherm, Kjellberg или LGK), который мы подбираем под ваш бюджет. Более мощный источник режет толстый лист на более высокой скорости и сохраняет кромку более вертикальной, что критически важно, когда детали идут прямо на сварку.

Контроллер ЧПУ, ПО и раскрой (нестинг)

Контроллер и программное обеспечение определяют, как быстро оператор переходит от чертежа к готовым деталям. Детали обычно прорисовываются в CAD и импортируются в формате DXF. Программа раскроя (нестинга) затем компонует как можно больше деталей на каждом листе, что напрямую снижает затраты на материал. На станках для труб и профилей используется специализированное ПО, которое превращает врезку, патрубок или примыкание балки в траекторию реза без ручного программирования.

• Контроллер высоты резака (THC): поддерживает постоянное расстояние до заготовки для получения ровной кромки и долгого срока службы расходников.
• Заводки и настройки прокола: начинают каждый рез за пределами детали, чтобы след от прокола оставался в отходах.
• Таблицы резки: параметры тока, скорости и газов для каждого материала и толщины, сохраненные в контроллере.
• Резка по общему резу и мосты: сокращают количество проколов и холостых перемещений на разложенных деталях.

Качество резки: частые проблемы и их устранение

Большинство проблем с кромкой при плазменной резке связаны со скоростью, током, высотой или износом расходников, а не с рамой станка. Эта таблица поможет операторам быстро их устранить:

Резка различных металлов

Удаление дыма: вытяжной стол или ванна с водой?

Плазменная резка производит дым и мелкую пыль, поэтому каждому станку требуется система их удаления.

• Вытяжной стол (downdraft): вентилятор затягивает дым через стол в фильтр. Это сохраняет чистоту в цехе и оставляет детали сухими. Модель P3015 оснащена встроенным вытяжным столом.
• Водяной стол: лист располагается чуть выше воды или в ней самой, что задерживает пыль, снижает шум и тепловые деформации. Детали выходят влажными, а вода требует обслуживания.
• Для крупных портальных станков секционная вытяжная вентиляция забирает воздух только под той секцией, где идет резка, что экономит мощность вентилятора.

Эксплуатационные расходы

• Расходные материалы: электроды и сопла изнашиваются при каждом пробое. Это самая большая статья текущих расходов после электроэнергии, поэтому уточняйте цены на расходники вместе с ценой станка.
• Газ: для воздушно-плазменной резки нужен компрессор с сухим воздухом без масла; на промышленных производствах также могут использоваться кислород или азот. Кислородная резка требует кислорода и горючего газа.
• Электропитание: перед заказом сверьте напряжение и фазы вашей электросети с характеристиками источника плазмы.
• Обслуживание: содержите рельсы и зубчатые рейки в чистоте, проверяйте систему контроля высоты плазмотрона и вовремя меняйте изношенные расходники, чтобы не испортить кромку.

График технического обслуживания

Безопасность в зоне плазменной резки

• Используйте средства защиты глаз с правильным затемнением; дуга излучает интенсивный ультрафиолет.
• Включайте вытяжку или водяной стол при каждой резке; плазменный дым содержит мелкие частицы металла.
• Держите станок заземленным, а лист — подключенным к зажиму массы.
• Уберите легковоспламеняющиеся материалы от стола и держите поблизости огнетушитель.
• Используйте средства защиты органов слуха при резке на высоких токах, особенно без водяного стола.

Плазма или волоконный лазер?

Если большинство ваших деталей — это тонкий лист с мелкими деталями, обратите внимание на наши станки волоконной лазерной резки. Для толстого листа, фасок, труб и балок плазма обычно является более экономичным выбором.

Что определяет цену станка плазменной резки

Доставка, монтаж и обучение

Станки упаковываются для морской перевозки и отправляются из Циндао или других китайских портов по запросу, цены указаны на условиях FOB Циндао. Настольные станки поставляются в основном в собранном виде и могут быть запущены вскоре после прибытия; портальные, фаскорезные, трубные и профильные станки требуют юстировки рельсов и пусконаладки. Доступны шефмонтаж и обучение операторов на месте (по запросу) или удаленно, а на каждый станок предоставляется 24-месячная гарантия с техподдержкой.

Чек-лист для покупки

Отправьте нам эти данные, и мы с первого раза подберем правильный станок:

• Материалы, которые вы режете, их наибольшая и самая частая толщина.
• Размер покупаемого листа или максимальный диаметр трубы, профиля и длина.
• Требуются ли фаски на деталях под сварку.
• Типичные детали: отправьте чертеж или файл DXF.
• Целевой суточный объем выпуска и количество смен.
• Параметры электросети (напряжение, фазы, частота) и наличие сжатого воздуха.
• Порт назначения, если вам нужна помощь с доставкой.

Часто задаваемые вопросы о станках плазменной резки

Как дешевле всего начать заняться CNC плазменной резкой?

Настольный станок, такой как P3015, или небольшой портал с воздушно-плазменным источником. Оба варианта стоят от 2 000 долларов США на условиях FOB Циндао, в зависимости от комплектации.

Может ли плазма резать нержавеющую сталь и алюминий?

Да. Плазма режет любой электропроводный металл, включая углеродистую сталь, нержавейку, алюминий и медь.

Нужен ли мне 5-осевой станок?

Только если вашим деталям необходимы скошенные кромки под сварку. 5-осевая голова режет V, X, Y и K фаски за один проход; для прямых кромок достаточно стандартного X-Y станка.

Какой максимальной толщины металл режут ваши плазменные станки?

Качественная резка на портативной установке составляет 12–25 мм. 8-осевой профилерез режет до 30 мм плазмой и до 100 мм газовым резаком. Точный показатель зависит от источника плазмы.

Какие источники плазмы вы можете установить?

На станки для фасок, труб и профилей могут устанавливаться источники Hypertherm, Kjellberg и LGK, подобранные под ваши требования к толщине и бюджету.

Как доставляется станок?

Остальное оборудование упаковывается для морской перевозки и отгружается из Циндао или других портов Китая по запросу. Станки настольного типа поставляются в основном в предварительно собранном виде.

Какую гарантию вы предоставляете?

24 месяца на весь станок, за исключением расходных материалов, с удаленной технической поддержкой.

Плазма или лазер: что лучше купить?

Лазер — для тонкого листового металла с высокой детализацией; плазма — для толстого листа, снятия фаски, труб и балок при меньших первоначальных вложениях.

Какое электропитание требуется для станка плазменной резки с ЧПУ?

Портативные установки работают от сети переменного тока 220 В или 380 В. Промышленные источники плазмы обычно требуют трехфазного питания; сообщите нам ваши параметры напряжения и частоты, и мы подберем подходящий источник.

Может ли аппарат плазменной резки снимать фаску на трубе?

Да. 8-осевой профилерез выполняет фаску на трубах, профилях и балках под углом до ±60°, а труборежущий станок справляется с седловидными вырезами и отверстиями пересечения.

На сколько хватает расходных материалов для плазмотрона?

Это зависит от силы тока, количества пробивок и качества воздуха. Сухой, чистый воздух и меньшее количество пробивок благодаря общей линии реза значительно продлевают срок службы электродов и сопел.

Какие форматы файлов использует станок?

Детали обычно чертятся в CAD и импортируются в формате DXF; программа раскроя (нестинга) создает управляющую программу для резки.
