Станки для резки балок

Одна линия для обработки балки и листа

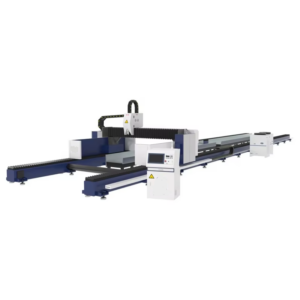

Станок HF30120 объединяет 5-осевую лазерную головку и длинный рабочий стол, на котором можно размещать как двутавровые балки, так и листовой металл. Завод металлоконструкций может вырезать соединения балок, опорные плиты и фасонки на одном станке по одним и тем же управляющим программам.

Что заменяет этот станок

Традиционное производство металлоконструкций включает ленточнопильный станок, сверлильную линию, ручную резку фасок и вырезов с помощью резака, а также разметку рулеткой и мелом. Каждая передача деталей между этими постами добавляет лишние замеры и риск появления ошибок. Линия HF обрабатывает балку за один проход:

• Прямые и угловые торцевые резы.
• Вырезки и пазы в полках для стыковки балок.
• Отверстия под болты в полках и стенке.
• Технологические отверстия в стенке балки.
• Фаски под сварку до ±45°.
• Маркировка номеров деталей и линий разметки для сборки.

Точность на реальных балках

Прокатная балка никогда не бывает идеально ровной или прямой. Система управления HF измеряет и компенсирует искривление балки прямо в процессе резки, а динамическое управление фокусом удерживает лазер на правильной фокусной глубине при изменении толщины от стенки к полке. Датчики столкновений защищают головку при 3D-перемещениях вокруг полок балки.

Лазер или плазма для балок?

Лазер обеспечивает меньший диаметр отверстий, более узкую зону термического влияния и более точные отверстия под болты, что критически важно для болтовых соединений. Для очень толстых полок или в случаях, когда главной задачей является резка тяжелых профилей с меньшими начальными инвестициями, 8-осевая машина плазменной резки профиля режет двутавры, швеллеры и трубы с помощью плазмы толщиной до 30 мм и газового резака до 100 мм.

Вопросы, которые стоит решить перед заказом

• Максимальное сечение и длина обрабатываемой балки, а также ее наибольший вес.
• Импорт файлов из вашего программного обеспечения для КМ/КМД (попросите нас протестировать ваши файлы).
• Подающие и приемжные рольганги, а также необходимость резки листа на этой же линии.
• Фундамент, электропитание и система аспирации для станка с длинным столом.
• Монтаж, обучение и пусконаладочные работы на площадке; PCL обеспечивает логистику «от двери до двери», таможенную поддержку, шефмонтаж и обучение.

Часто задаваемые вопросы о станках для резки балок

Какие размеры балок может резать станок HF30120?

Двутавровые балки размером до 1250 × 600 мм и листовой металл шириной до 2500 мм на одном столе.

Может ли станок резать фаски для сварных соединений?

Да. 5-осевая головка режет фаски до ±45°, а также вырезки, пазы и отверстия под болты.

Может ли он также резать трубы?

Да, с помощью опционального модуля вращающегося патрона для круглых и квадратных труб.

Является ли плазменная балочная линия более дешевой?

Обычно да, и для обработки толстого металла это часто более подходящий инструмент. Сравните с 8-осевой машиной плазменной резки профиля.
