5-Achs-Fasen-Plasmaschneidanlage: Übersicht
Die PCL 5-Achs-Plasmabefasungsmaschine schwenkt den Brenner während des Schnitts, sodass V-, X-, Y- und K-Schweißnahtvorbereitungen in einem einzigen Arbeitsgang geschnitten werden. Sie wurde für Werften, den Behälterbau und die Schwermetallverarbeitung entwickelt und macht das manuelle Schleifen oder Fräsen von Fasen vor dem Schweißen überflüssig.

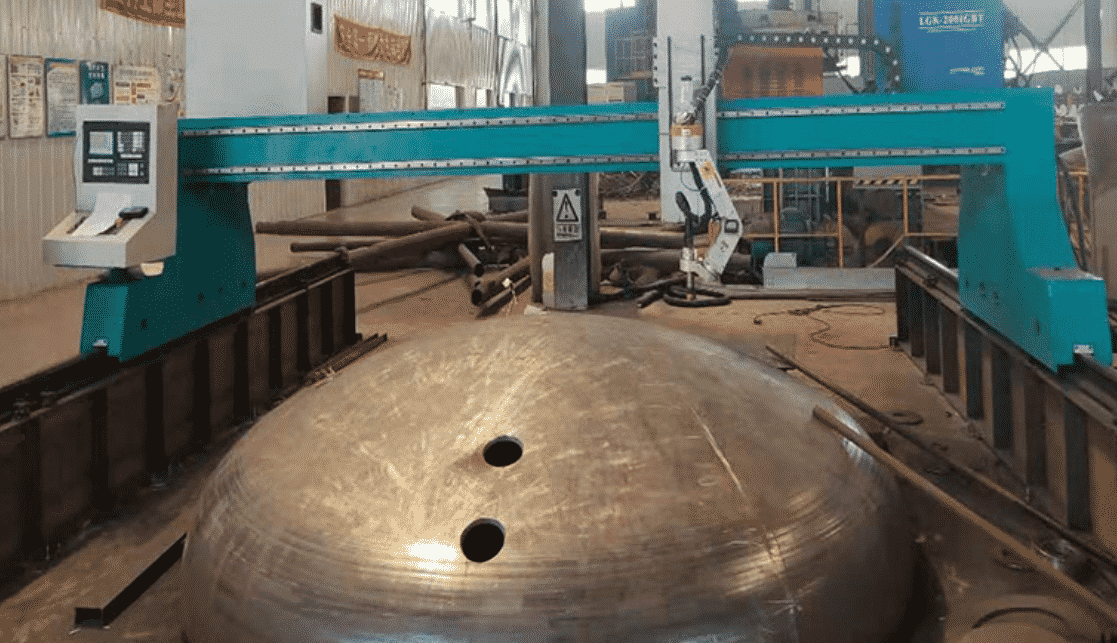

5-Achs-Fasenschneiden in Aktion
Präzises 3D-Fasenschneiden mit dem 5-Achs-Kopf.
Technische Daten
| Achsen | X, Y, Z, A, B |
|---|---|
| Fasenarten | V-, X-, Y-, K- und andere räumliche Fasen |
| Fasenwinkel | A- und B-Achse simultan ±45° (±60° optional) |
| Arbeitsbereich | 3000 × 12000 mm, vollständig anpassbar |
| Schneiddicke | Plasma 1–30 mm; Autogen 6–150 mm |
| Höhenregelung | Lichtbogen-Höhenregelung (AVHC) |
| Antrieb | Hubesstarke AC-Servoantriebe |
| Plasmaquellen | Hypertherm, Kjellberg oder LGK |
| Maschinengestell | Getempertes und spannungsarm geglühtes Portal |
| Preis | USD 35,000–60,000 FOB Qingdao, je nach Konfiguration |
| Zertifizierung | CE, ISO 9001 |
| Garantie | 24 Monate auf die gesamte Maschine (Verschleißteile ausgenommen) |
Fasenarten
| Fase | Geometrie | Typische Anwendung |
|---|---|---|
| V | Eine Fase von der Oberseite | Einseitige Schweißnähte an mittleren Blechen |
| Y | Fase mit gerader Stegkante (Wurzelfläche) | Kontrollierte Wurzel für vollständige Durchschweißung |
| X | Fasen von beiden Seiten | Dicke Bleche, beidseitig geschweißt |
| K | Doppelfase an einer Kante mit Steg | T-Stöße in dicken Blechen |
Warum die Höhenregelung beim Fasenschneiden wichtig ist
Beim Fasenschchnitt ist der Brenner geneigt, sodass eine geringe Höhenänderung die Position des Schnitts auf dem Blech verschiebt. Die Lichtbogen-Höhenregelung erfasst die Blechoberfläche in Echtzeit und hält den Abstand konstant, wodurch Fasenwinkel und Stegbreite entlang der Kante gleichmäßig bleiben. Die Schnittkantenqualität wird üblicherweise nach ISO 9013 (Rechtwinkligkeits- und Rauheitsklassen) spezifiziert. Wenn Ihre Zeichnungen eine bestimmte Klasse erfordern, teilen Sie uns dies mit, und wir prüfen dies anhand von Probeschnitten.
Die Einordnung im PCL-Plasmasortiment
| Maschine | Entwickelt für | Preis (FOB Qingdao) |
|---|---|---|
| Tragbare Plasmaschneidanlage | Hand- oder geführtes Schneiden, 12–25 mm | USD 1,200 |
| P3015 Kompakt-Plasmatisch | Bleche und Platten auf einem kompakten, integrierten Tisch | USD 2,000–15,000 |
| Portal-Plasmaschneidanlage | Große Bleche; Plasma und optional Autogen | USD 2,000–15,000 |
| 5-Achs-Fasenplasma (diese Maschine) | V-, X-, Y- und K-Schweißnahtvorbereitungen | USD 35,000–60,000 |
| Rohr-Plasmaschneidanlage | Rundrohre Ø50–1500 mm, Verschneidungen | Auf Anfrage |
| 8-Achs-Profilplasma | Rohre, U-Profile, H- und I-Träger mit Fasen | USD 45,000–80,000 |
Häufig gestellte Fragen zum 5-Achs-Fasenplasma
Welche Fasen kann die 5-Achs-Maschine schneiden?
V-, X-, Y- und K-Fasen sowie andere räumliche Fasen mit einem Schwenkbereich von ±45° (±60° optional).
Welche Plasmaquellen können verwendet werden?
Hypertherm, Kjellberg oder LGK, ausgewählt passend zu Ihren Dicken- und Qualitätsanforderungen.
Wie hoch sind die Kosten?
USD 35,000–60,000 FOB Qingdao, je nach Tischgröße, Plasmaquelle und Optionen.
Erfüllen gefaste Teile die Schweißstandards?
Die Fasengeometrie wird nach Ihrer Zeichnung geschnitten; Schweißanweisungen werden von Ihnen oder Ihrem Prüfer nach der geltenden Norm qualifiziert.
Vergleichen Sie alle Plasmaschneidanlagen direkt nebeneinander in unserem Auswahlratgeber.
Senden Sie uns eine Fasenzeichnung und den Blechdickenbereich. Wir stimmen Schneidkopf, Quelle und Tischgröße optimal auf Sie ab.
Angebot anfordern
