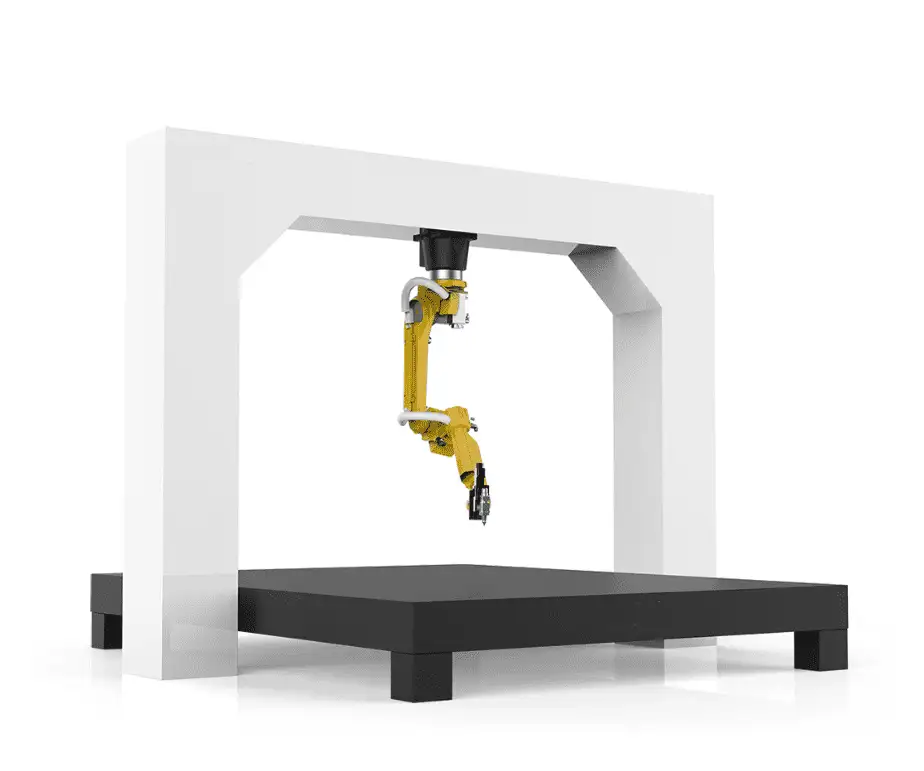

Celda de corte láser por robot 3D: Descripción general
La celda láser por robot 3D monta un cabezal de corte por láser de fibra en un robot industrial de 6 ejes para trabajo pesado. Corta y recorta piezas que una mesa de corte plano no puede: piezas estampadas y formadas, paneles curvos, chapas corrugadas y esféricas. Reemplaza los troqueles de recorte, el plasma manual o el esmerilado y el acabado a mano en piezas irregulares.
Corte láser por robot 3D en acción
El robot sigue una trayectoria 3D en una pieza formada.
Especificaciones técnicas
| Piezas de trabajo | Placas irregulares, piezas estampadas, superficies curvas |
|---|---|
| Fuente láser | Fibra de 1000–4000 W |
| Robot | 6 ejes para trabajo pesado; alcance de 2010–3100 mm |
| Precisión | Repetibilidad de ±0.03 mm, posicionamiento de ±0.05 mm |
| Control de altura | Sensor capacitivo sin contacto |
| Velocidad de corte | Hasta 30 m/min, según el espesor y la potencia |
| Programación | Programación fuera de línea en 3D (OLP), importación CAD/CAM |
| Certificación | CE, ISO 9001 |
| Garantía | 24 meses en toda la máquina (consumibles excluidos) |
Cómo se programa una pieza
- Importar el modelo 3D. El modelo de la pieza se carga en el software de programación fuera de línea.
- Generar la trayectoria. Se seleccionan los contornos de corte en el modelo y el software calcula la trayectoria del robot y los ángulos de la antorcha.
- Simular y verificar. Se comprueban el alcance y las colisiones en la simulación antes de que se mueva nada.
- Calibrar en el fixture. La posición de la pieza real se hace coincidir con el modelo; el sensor de altura capacitivo mantiene la distancia focal durante el corte.
Los fixtures deciden el resultado
Una celda 3D es tan precisa como la posición de la pieza. Las piezas formadas varían, por lo que cada familia de piezas necesita un fixture que la sujete de forma repetible. Planifique los fixtures junto con la celda y envíenos sus piezas y planos para que el alcance, el fixture y el tiempo de ciclo se verifiquen antes de realizar su pedido.
Ventajas y límites
Ventajas
- Corta contornos 3D a los que una mesa plana no puede llegar
- Reemplaza los troqueles de recorte y el acabado manual
- La programación fuera de línea mantiene la celda produciendo mientras se programan nuevas piezas
Límites a tener en cuenta
- Cada familia de piezas necesita un fixture
- Las habilidades de programación difieren del corte láser 2D
- La placa plana gruesa se corta más rápido en una mesa plana
Preguntas frecuentes sobre el robot láser 3D
¿Para qué tipo de piezas es el robot láser 3D?
Piezas estampadas, formadas y curvas, como componentes de chasis de automoción y paneles personalizados, además de chapas corrugadas y esféricas.
¿Cómo se programa el robot?
Con programación fuera de línea en 3D a partir del modelo CAD, seguida de la calibración en la pieza real.
¿Cuál es el alcance del robot?
El alcance estándar es de 2010 mm a 3100 mm, según el robot.
¿Qué potencia de láser está disponible?
Fuentes de fibra de 1000 W a 4000 W.
