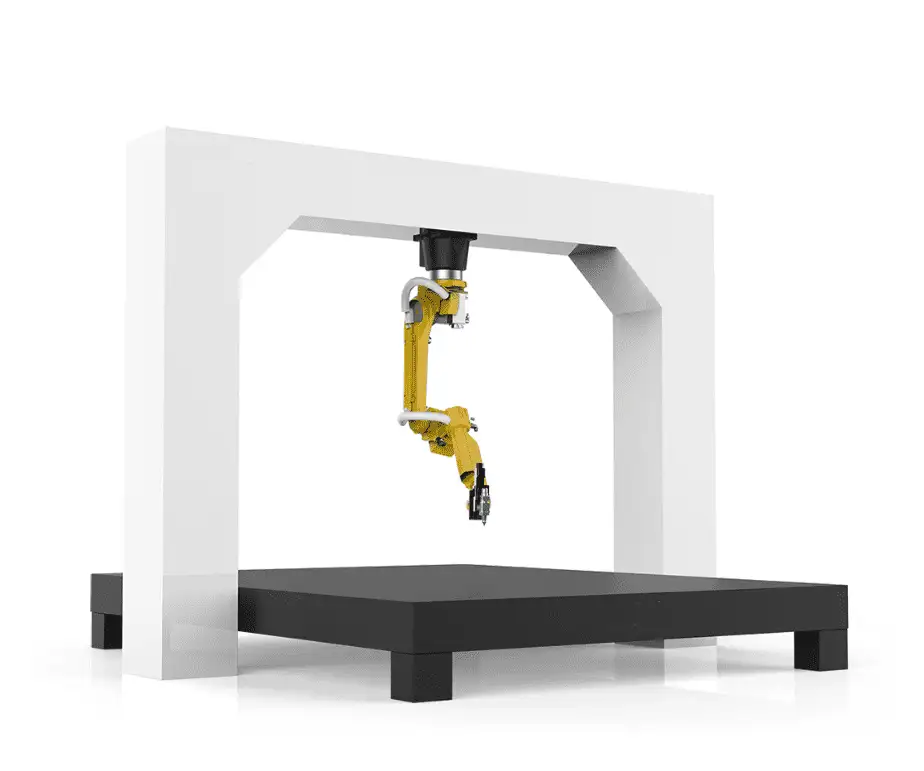

3D robotos lézervágó cella: Áttekintés
A 3D robotos lézercella egy nagy teherbírású, 6 tengelyes ipari robotra szerelt szálaslézer-vágófejjel dolgozik. Olyan alkatrészeket vág és kontúroz, amelyeket egy síkágyas gép nem képes: préselt és idomított elemeket, ívelt lemezeket, hullámlemezeket és gömbölyű idomokat. Kiváltja a mélyhúzó- és vágószerszámokat, a kézi plazmavágást vagy köszörülést, valamint a szabálytalan alkatrészek kézi utómunkáját.
3D robotos lézervágás akcióban
A robot egy idomított alkatrészen kövesse a 3D pályát.
Műszaki adatok
| Munkadarabok | Szabálytalan lemezek, préselt alkatrészek, ívelt felületek |
|---|---|
| Lézerforrás | 1000–4000 W fiber |
| Robot | Nagy teherbírású 6 tengelyes; hatósugár 2010–3100 mm |
| Pontosság | ±0,03 mm ismételhetőség, ±0,05 mm pozicionálás |
| Magasságkövetés | Érintésmentes kapacitív szenzoros |
| Vágási sebesség | Akár 30 m/min, a vastagságtól és a teljesítménytől függően |
| Programozás | 3D offline programozás (OLP), CAD/CAM import |
| Tanúsítvány | CE, ISO 9001 |
| Garancia | 24 hónap a teljes gépre (kopóalkatrészek kivételével) |
Hogyan történik az alkatrész programozása?
- Importálja a 3D modellt. Az alkatrész modelljét betöltik az offline programozószoftverbe.
- Generálja a pályát. Kiválasztják a vágási kontúrokat a modellen, a szoftver pedig kiszámítja a robot pályáját és a vágófej dőlésszögeit.
- Szimuláció és ellenőrzés. A mozgások előtt szimulációban ellenőrzik a hatósugarat és az ütközésveszélyt.
- Kalibrálás a befogón. A valós alkatrész helyzetét hozzáigazítják a modellhez; a kapacitív magasságkövetés tartja a távolságot vágás közben.
A befogók határozzák meg az eredményt
Egy 3D cella csak annyira pontos, amennyire az alkatrész pozicionálása. Az idomított alkatrészek változnak, így minden alkatrészcsaládhoz ismételhetően rögzítő befogószerszám szükséges. Tervezze meg a befogókat a cellával együtt, és küldje el nekünk alkatrészeit és rajzait, hogy a megrendelés előtt ellenőrizhessük a hatósugarat, a befogót és a ciklusoztidőt.
Előnyök és korlátok
Előnyök
- Olyan 3D kontúrokat vág, amelyeket a síkágyas gép nem ér el
- Kiváltja a vágószerszámokat és a kézi utómunkát
- Az offline programozás révén a cella termelésben maradhat új alkatrészek programozása közben is
Fontos korlátok
- Minden alkatrészcsaládhoz egyedi befogó szükséges
- A programozási ismeretek eltérnek a 2D lézervágástól
- A vastag síklemez gyorsabban vágható síkágyas gépen
GYIK a 3D robotos lézervágásról
Milyen alkatrészekhez való a 3D robotos lézer?
Préselt, idomított és ívelt alkatrészekhez, például autóipari alvázrészekhez és egyedi panelekhez, valamint hullám- és gömblemezekhez.
Hogyan programozzák a robotot?
CAD-modellből végzett 3D offline programozással, majd a valós alkatrészen történő kalibrálással.
Mekkora a robot hatósugara?
A standard hatósugár 2010 mm és 3100 mm között mozog a robuttípustól függően.
Milyen lézeres teljesítmény érhető el?
1000 W – 4000 W teljesítményű szálaslézer-források.
Hasonlítsa össze az összes szálaslézer-vágógépet egymás mellett a kiválasztási útmutatónkban.
Küldje el 3D modelljét és az éves darabszámot. Ellenőrizzük a hatósugarat, a befogókat és a ciklusidőt, majd árajánlatot adunk a cellára.
