Máquina de corte por plasma para tubos: Descripción general
La cortadora de plasma para tubos PCL corta tubos redondos de Ø50 a 1500 mm (hasta 2000 mm personalizado) con paredes de 1 a 30 mm. El movimiento multieje maneja cortes de silleta y orificios de intersección, y el control automático de altura mantiene la distancia de la antorcha en superficies de tubos irregulares.

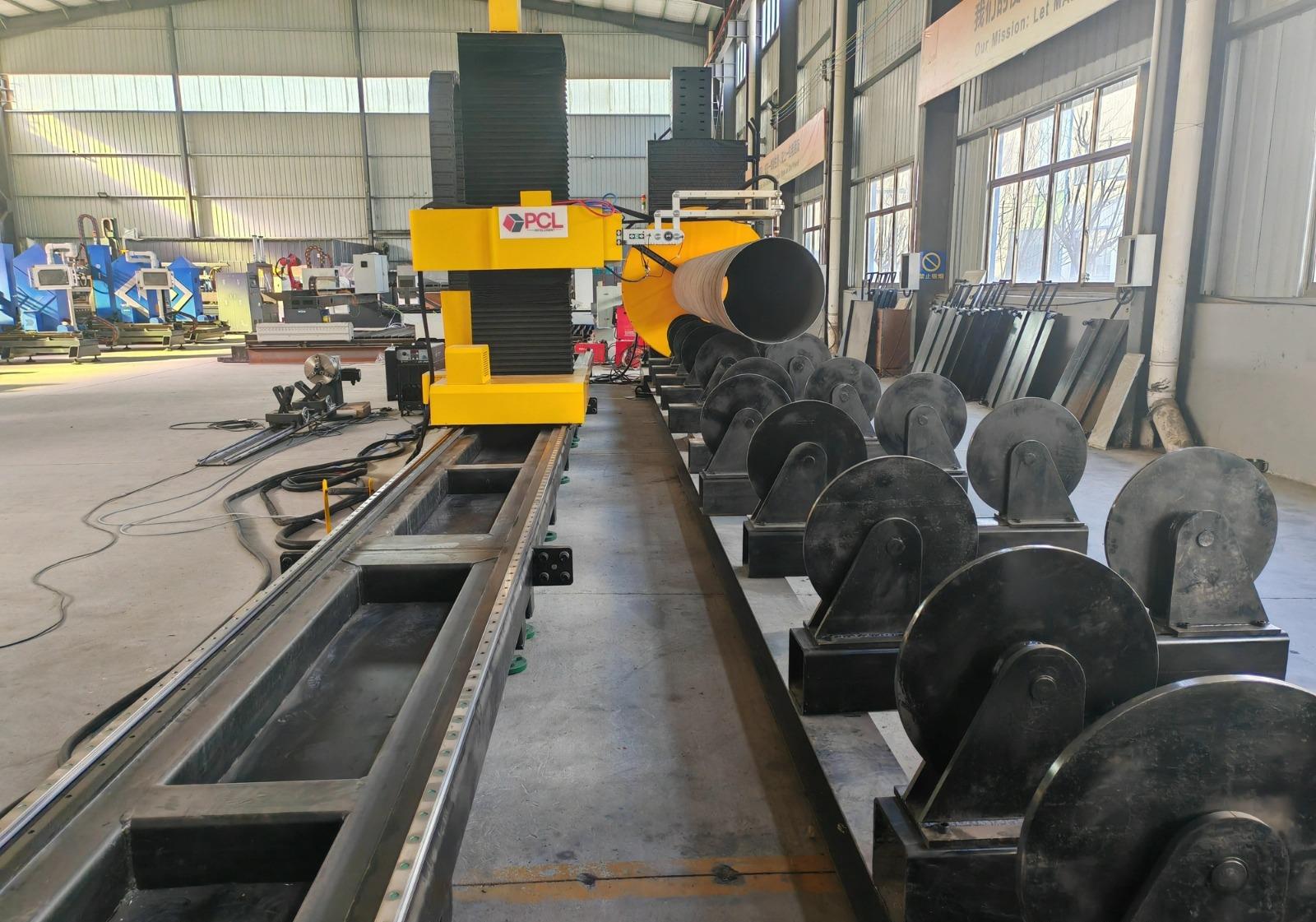

Corte de tubos en las instalaciones de un cliente
La cortadora de plasma para tubos procesando tuberías industriales pesadas en las instalaciones de un cliente.
Especificaciones técnicas
| Diámetro del tubo | Ø50–1500 mm (hasta 2000 mm personalizado) |
|---|---|
| Grosor de pared | 1–30 mm, según la fuente de plasma |
| Longitud del tubo | 6 m / 12 m estándar, ampliable |
| Control | CNC multieje con interfaz visual 3D |
| Control de altura | Control automático de altura de la antorcha |
| Materiales | Acero al carbono, acero inoxidable, aluminio |
| Certificación | CE, ISO 9001 |
| Garantía | 24 meses en toda la máquina (consumibles excluidos) |
Cortes típicos
- Extremos de tubos cuadrados y achaflanados.
- Cortes en silleta (boca de pescado) para conexiones de derivación.
- Orificios de intersección para tubos de derivación.
- Cortes en segmento para codos a mitra.
Plasma para tubos o láser de tubo
Un láser de tubo es más preciso en paredes finas y medianas de hasta Ø360 mm. La cortadora de plasma para tubos abarca diámetros mucho mayores y paredes gruesas con una menor inversión, lo que resulta ideal para tuberías, recipientes a presión y trabajos de tubería estructural. La calidad del borde de corte se especifica comúnmente con la norma ISO 9013 (clases de perpendicularidad y rugosidad). Si sus planos requieren una clase específica, indíquenoslo y la comprobaremos en cortes de muestra.
Dónde se ubica en la gama de plasma PCL
| Máquina | Diseñada para | Precio (FOB Qingdao) |
|---|---|---|
| Cortadora de plasma portátil | Corte manual o guiado, 12–25 mm | USD 1,200 |
| Plasma de mesa P3015 | Chapa y placa en una mesa integrada compacta | USD 2,000–15,000 |
| Plasma tipo pórtico | Placas grandes; plasma y llama opcional | USD 2,000–15,000 |
| Plasma de biselado de 5 ejes | Biseles de preparación de soldadura V, X, Y y K | USD 35,000–60,000 |
| Plasma para tubos (esta máquina) | Tubo redondo Ø50–1500 mm, cortes de silleta | Bajo consulta |
| Plasma para perfiles de 8 ejes | Tubos, perfiles en C, vigas H y I con biseles | USD 45,000–80,000 |
Preguntas frecuentes sobre plasma para tubos
¿Qué tamaños de tubo puede cortar?
Tubo redondo de Ø50 a 1500 mm, hasta 2000 mm como fabricación personalizada.
¿Qué tan gruesas pueden ser las paredes?
1–30 mm, dependiendo de la fuente de plasma.
¿Puede cortar juntas en silleta?
Sí. El movimiento multieje corta formas de silleta y orificios de intersección.
¿Qué longitud pueden tener los tubos?
6 m o 12 m de serie; bancadas más largas bajo petición.
Compare todas las máquinas de corte por plasma lado a lado en nuestra guía de selección.
Envíenos su rango de tubos y tipos de unión. Configuramos la máquina y le cotizamos.
