3D-robotlaserj
els: Overzicht

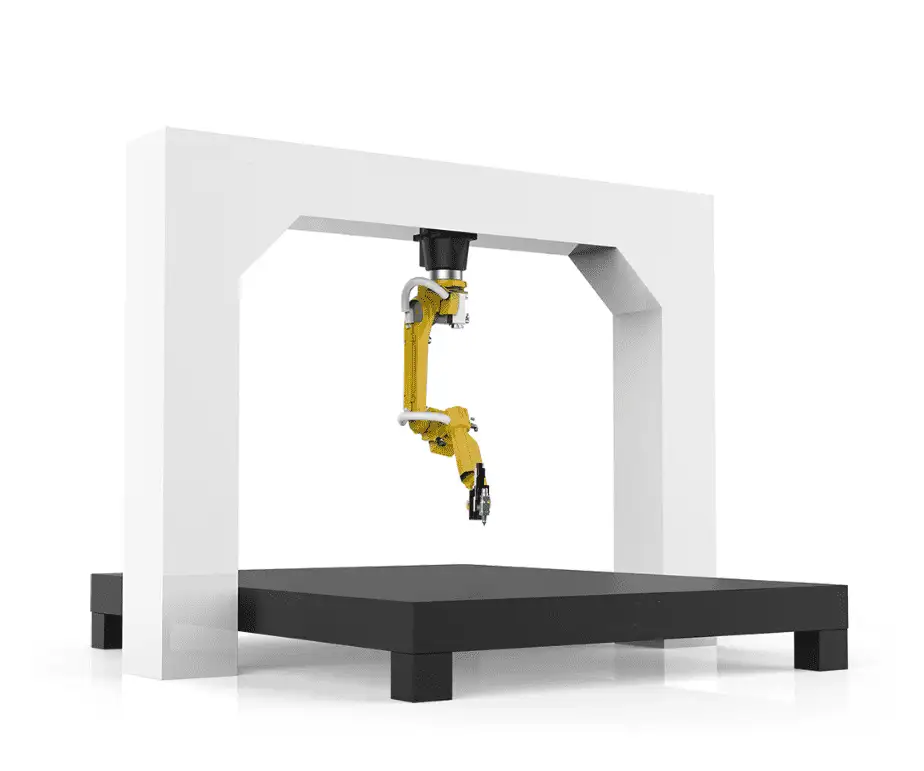

De 3D-robotlaserzel plaatst een fiberlaser-snijkop op een robuuste industriële 6-assige robot. Deze snijdt en trimt onderdelen die een vlakbedmachine niet aankan: gestempelde en gevormde onderdelen, gebogen panelen, golfplaten en bolvormige platen. Het vervangt snijmatrijzen, handmatig plasmasnijden of slijpen en handmatige afwerking van onregelmatige onderdelen.
3D-robotlasersnijden in actie
De robot volgt een 3D-pad op een gevormd onderdeel.
Technische specificaties
| Werkstukken | Onregelmatige platen, gestempelde onderdelen, gebogen oppervlakken |
|---|---|
| Laserbron | 1000–4000 W fiber |
| Robot | Robuuste 6-assige robot; bereik 2010–3100 mm |
| Nauwkeurigheid | ±0,03 mm herhaalbaarheid, ±0,05 mm positionering |
| Hoogteregeling | Contactloze capacitieve tastings |
| Snijsnelheid | Tot 30 m/min, afhankelijk van dikte en vermogen |
| Programmering | 3D-offline-programmering (OLP), CAD/CAM-import |
| Certificering | CE, ISO 9001 |
| Garantie | 24 maanden op de gehele machine (verbruiksartikelen uitgezonderd) |
Hoe een onderdeel wordt geprogrammeerd
- Importeer het 3D-model. Het onderdeelmodel wordt geladen in de offline programmeersoftware.
- Genereer het pad. De snijcontouren worden geselecteerd op het model en de software berekent het robotpad en de branderhoeken.
- Simuleer en controleer. Bereik en botsingen worden in de simulatie gecontroleerd voordat er iets beweegt.
- Kalibreer op de opspanmal. De werkelijke positie van het onderdeel wordt gekoppeld aan het model; capacitieve hoogtebepaling houdt de stand-off constant tijdens het snijden.
Opspanmalingen bepalen het resultaat
Een 3D-cel is slechts zo nauwkeurig als de positionering van het onderdeel. Gevormde onderdelen variëren, dus elke productfamilie heeft een opspanmal nodig die deze herhaalbaar vastklemt. Plan opspanmalingen samen met de cel en stuur ons uw onderdelen en tekeningen zodat bereik, opspanmal en cyclustijd worden gecontroleerd voordat u bestelt.
Sterke punten en beperkingen
Sterke punten
- Snijdt 3D-contouren die een vlakbedmachine niet kan bereiken
- Vervangt snijmatrijzen en handmatige afwerking
- Offline programmering zorgt ervoor dat de cel blijft produceren terwijl nieuwe onderdelen worden geprogrammeerd
Belangrijke beperkingen
- Elke productfamilie vereist een eigen opspanmal
- Programmeervaardigheden verschillen van 2D-lasersnijden
- Dikke vlakke platen worden sneller gesneden op een vlakbedmachine
