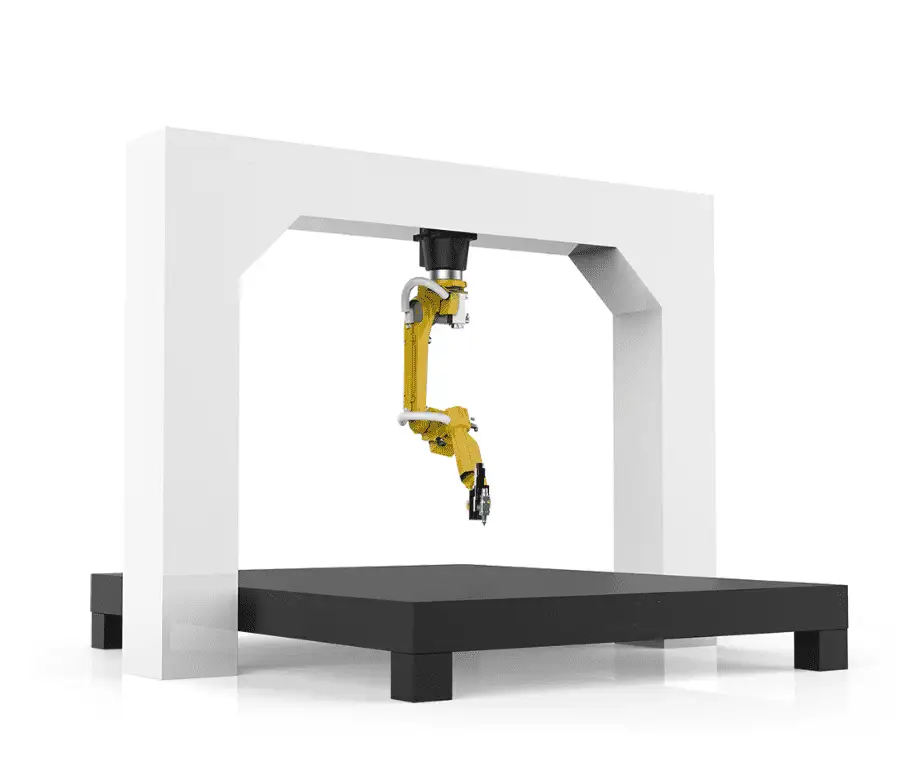

3D robotický řezací stroj

6osá robotická vláknová laserová buňka pro 3D ořezávání lisovaných, tvarovaných a zakřivených dílů: 1–4 kW, dosah 2010–3100 mm, opakovatelnost ±0,03 mm, offline programování.

CE / ISO 9001
Záruka 24 měsíců
FOB Qingdao
Vzdálená a on-site podpora

Popis

Robotická 3D laserová řezací buňka: Přehled

Robotická 3D laserová buňka osazuje řezací hlavu s vláknovým laserem na vysoce odolný 6osý průmyslový robot. Řezá a ořezává díly, které plošný laser nezvládne: lisované a tvarované díly, zakřivené panely, profilované a sférické plechy. Nahrazuje ořezové nástroje, ruční plazmu, broušení a ruční začišťování nepravidelných tvarů.

6osýrobot, dosah 2010–3100 mm

1–4 kWvláknový laserový zdroj

±0,03 mmopakovatelnost (±0,05 mm polohování)

až 30 m/minřezná rychlost, podle tloušťky materiálu

Robotické 3D laserové řezání v praxi

Robot sleduje 3D dráhu na tvarovaném dílu.

Technické specifikace

Robotická 3D laserová buňka – standardní parametry
Obrobky	Nepravidelné plechy, lisované díly, zakřivené povrchy
Laserový zdroj	1000–4000 W fiber
Robot	Vysoce odolný 6osý; dosah 2010–3100 mm
Přesnost	±0,03 mm opakovatelnost, ±0,05 mm polohování
Sledování výšky	Bezkontaktní kapacitní snímání
Řezná rychlost	Až 30 m/min, podle tloušťky a výkonu
Programování	3D offline programování (OLP), import CAD/CAM
Certifikace	CE, ISO 9001
Záruka	24 měsíců na celý stroj (kromě spotřebního materiálu)

Jak se díl programuje

Import 3D modelu. Model dílu se načte do offline programovacího softwaru.
Generování dráhy. Na modelu se vyberou řezné kontury a software vypočítá dráhu robotu a úhly hořáku.
Simulace a kontrola. Před jakýmkoliv pohybem se v simulaci zkontroluje dosah a kolize.
Kalibrace na přípravku. Skutečná poloha dílu se sladí s modelem; kapacitní sledování výšky udržuje stálou vzdálenost od materiálu během řezání.

Výsledek závisí na přípravcích

3D buňka je jen tak přesná, jak přesná je poloha dílu. Tvarované díly vykazují odchylky, proto každá rodina dílů potřebuje přípravek, který ji zajistí v opakovatelné poloze. Naplánujte přípravky společně s buňkou a pošlete nám své díly a výkresy, abychom před objednávkou zkontrolovali dosah, přípravky a dobu cyklu.

Přednosti a omezení

Přednosti

Řeže 3D kontury, kam se plošný laser nedostane
Nahrazuje ořezové nástroje a ruční dokončování
Offline programování umožňuje, že buňka vyrábí, zatímco se programují nové díly

Omezení, která je dobré znát

Každá rodina dílů potřebuje vlastní přípravek
Znalosti programování se liší od 2D laserového řezání
Silné rovné plechy se rychleji řezají na plošném laseru

Často kladené otázky k robotickému 3D laseru

Pro jaké díly je robotický 3D laser určen?

Lisované, tvarované a zakřivené díly, jako jsou komponenty automobilových podvozků a zakázkové panely, plus profilované a sférické plechy.

Jak se robot programuje?

Pomocí 3D offline programování z CAD modelu s následnou kalibrací na reálném dílu.

Jaký je dosah robotu?

Standardní dosah je 2010 mm až 3100 mm v závislosti na zvoleném robotu.

Jaký výkon laseru je k dispozici?

Vláknové zdroje od 1000 W do 4000 W.

Porovnejte všechny vláknové laserové řezací stroje vedle sebe v našem průvodci výběrem.

Pošlete nám svůj 3D model a roční objem výroby. Zkontrolujeme dosah, přípravky a dobu cyklu a připravíme cenovou nabídku na míru.

Získat cenovou nabídku

Vzorky řezání laserem

Vzorky řezání fiber laserem do konstrukční a nerezové oceli — Vzorové díly z konstrukční a nerezové oceli. Tloušťka, kterou můžete řezat, závisí na výkonu laserového zdroje; pošlete nám svůj výkres pro řezání vzorků na vašem materiálu.

Konstrukce stroje: Portálová nebo stolní

Fiber laserové pálicí stroje jsou konstruovány ve dvou základních provedeních. Konstrukce určuje, jak dobře si stroj udržuje přesnost při vysokém zrychlení a pod vlivem tepla při dlouhém řezání.

Portálová konstrukce s oddělenými kolejnicemi

Portálová konstrukce (standard PCL)

Kolejnice oddělené od řezacího stolu: teplo z řezné zóny jde do stolu, nikoli do rámu, který nese kolejnice.
Duální pohon: obě strany portálu jsou poháněny, takže si při vysokém zrychlení drží pravý úhel.
Otevřené boky: plechy lze nakládat vysokozdvižným vozíkem nebo jeřábem zboku.
Servis: opotřebované rošty stolu a díly lze vyměnit bez dotyku kolejnic.

Integrované svařované lože stolního typu

Integrovaná konstrukce stolu

Jeden svařený rám: stůl a lineární vedení jsou na stejném rámu, což je kompaktní a levnější.
Teplo: teplo z řezání jde do stejného rámu, který nese vedení, což hraje větší roli při vysokém výkonu a dlouhém provozu.
Nakládání: uzavřené boky zpomalují nakládání velkých a těžkých plechů.
Nejlepší pro: nižší výkon, menší formáty plechů a omezený rozpočet.

Při vysokém výkonu a zrychlení udržuje portálová konstrukce přesné díly mimo dosah řezacího tepla. Proto PCL staví své fiber laserové řezací stroje tímto způsobem.

Lůžko stroje: svařované z plechů nebo z profilů

Lůžko nese portál a snáší každé zrychlení řezací hlavy. Jeho konstrukce rozhoduje o tom, jak dlouho si stroj udrží přesnost, zejména nad 3 kW a při řezání silných plechů.

Lůžko svařované z plechů (standard PCL)

Silný ocelový plech: svařeno z plechů z uhlíkové oceli o tloušťce 12–16 mm; hmotnost tlumí vibrace při vysokém zrychlení.
Odstranění pnutí: žíháno při cca 600 °C a pomalu chlazeno v peci, aby svařovací pnutí lůžko později nedeformovalo.
Obráběno na jedno upnutí: všechny montážní plochy pro vedení a hřebeny jsou frézovány na velké portálové frézce v jednom upnutí, takže zůstávají dokonale rovnoběžné.

Strojní lože svařené z ocelových profilů

Lože svařené z profilů (ekonomické provedení)

Dutý čtvercový profil: lehčí a levnější, ale náchylnější k vibracím při vysokém zrychlení.
Tenčí stěny: citlivější na teplo, síly těžkých plechů a rychlé pojezdy.
Nejlepší pro: nízký výkon a tenké plechy, kde jsou zatížení malá.

Když porovnáváte cenové nabídky, zeptejte se, jak je lože konstrukčně řešeno, zda a jak prošlo žíháním na odlehčení pnutí a jak jsou opracovány usazovací plochy. Tyto odpovědi vypovídají o dlouhodobé přesnosti mnohem více než hodnota přesnosti v technickém listu.
