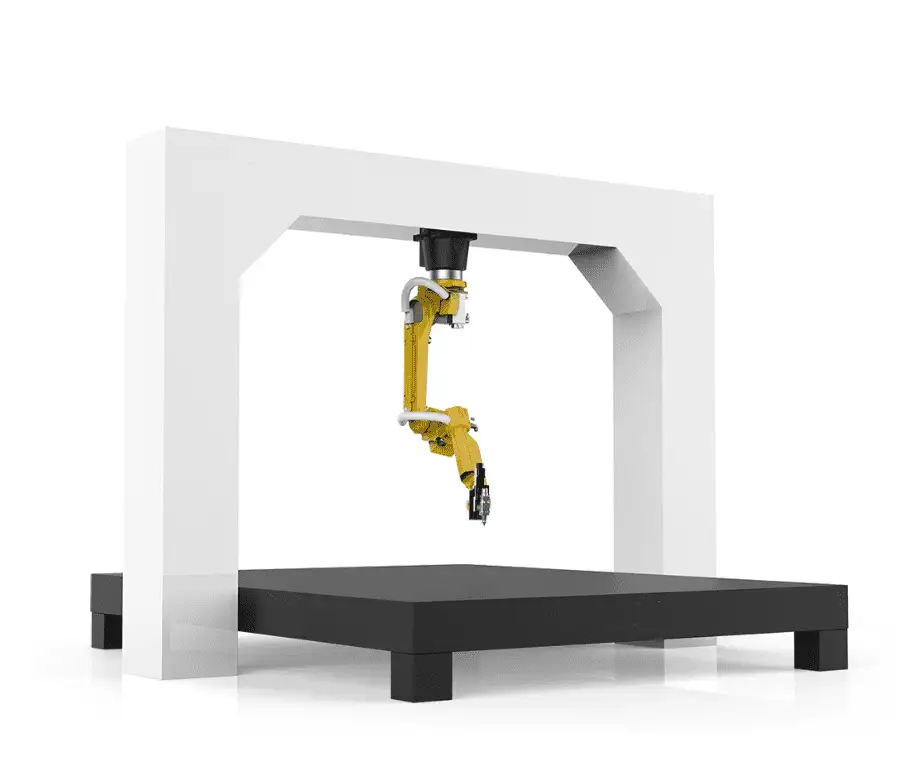

Mesin potong robot 3D

Sel fiber laser robot 6-axis untuk pemangkasan 3D komponen stempel, bentukan, dan melengkung: 1–4 kW, jangkauan 2010–3100 mm, repeatability ±0,03 mm, pemrograman offline.

CE / ISO 9001
Garansi 24 bulan
FOB Qingdao
Dukungan jarak jauh & di tempat

Deskripsi

Sel Kelayakan Pemotongan Laser Robot 3D: Ringkasan

Sel laser robot 3D menempatkan kepala pemotongan fiber laser pada robot industri 6-axis tugas berat. Ini memotong dan merapikan komponen yang tidak dapat dijangkau oleh mesin potong plat rata (flatbed): komponen stempel dan bentukan, panel melengkung, serta pelat bergelombang dan bola. Mesin ini menggantikan cetakan pemangkasan (trimming dies), plasma manual atau gerinda, dan penyelesaian akhir manual pada komponen yang tidak beraturan.

6-axisrobot, jangkauan 2010–3100 mm

1–4 kWsumber fiber laser

±0,03 mmrepeatability (penempatan ±0,05 mm)

hingga 30 m/minkecepatan potong, tergantung ketebalan

Pemotongan Laser Robot 3D Beraksi

Robot mengikuti jalur 3D pada komponen yang dibentuk.

Spesifikasi Teknis

sel laser robot 3D – data standar
Benda kerja	Pelat tidak beraturan, komponen stempel, permukaan melengkung
Sumber laser	1000–4000 W fiber
Robot	6-axis tugas berat; jangkauan 2010–3100 mm
Akurasi	Repeatability ±0,03 mm, penempatan ±0,05 mm
Kontrol ketinggian	Penginderaan kapasitif non-kontak
Kecepatan potong	Hingga 30 m/min, tergantung ketebalan dan daya
Pemrograman	Pemrograman offline 3D (OLP), impor CAD/CAM
Sertifikasi	CE, ISO 9001
Garansi	24 bulan untuk keseluruhan mesin (tidak termasuk komponen habis pakai)

Cara Komponen Diprogram

Impor model 3D. Model komponen dimuat ke dalam software pemrograman offline.
Buat jalur. Kontur potongan dipilih pada model dan software menghitung jalur robot serta sudut torch.
Simulasi dan periksa. Jangkauan dan tabrakan diperiksa dalam simulasi sebelum ada pergerakan fisik.
Kalibrasi pada fixture. Posisi komponen asli dicocokkan dengan model; penginderaan ketinggian kapasitif menjaga jarak stand-off selama pemotongan.

Fixture Menentukan Hasil

Sel 3D hanya seakurat posisi komponennya. Komponen yang dibentuk bervariasi, jadi setiap keluarga komponen memerlukan fixture yang memegangnya secara berulang (repeatable). Rencanakan fixture bersamaan dengan sel, dan kirimkan komponen serta gambar teknik Anda kepada kami agar jangkauan, fixture, dan waktu siklus dapat diperiksa sebelum Anda memesan.

Kelebihan dan Batasan

Kelebihan

Memotong kontur 3D yang tidak dapat dijangkau mesin flatbed
Menggantikan cetakan pemangkasan dan penyelesaian akhir manual
Pemrograman offline menjaga sel tetap berproduksi saat komponen baru diprogram

Batasan yang perlu diketahui

Setiap keluarga komponen memerlukan fixture
Keterampilan pemrograman berbeda dari pemotongan laser 2D
Pelat datar tebal lebih cepat dipotong pada mesin flatbed

FAQ Laser Robot 3D

Untuk komponen apa laser robot 3D digunakan?

Komponen stempel, bentukan, dan melengkung seperti komponen sasis otomotif dan panel khusus, serta pelat bergelombang dan bola.

Bagaimana robot diprogram?

Dengan pemrograman offline 3D dari model CAD, diikuti dengan kalibrasi pada komponen asli.

Berapa jangkauan robot?

Jangkauan standar adalah 2010 mm hingga 3100 mm tergantung pada robotnya.

Daya laser apa saja yang tersedia?

Sumber fiber 1000 W hingga 4000 W.

Bandingkan semua mesin pemotong fiber laser berdampingan dalam panduan pemilihan kami.

Kirimkan model 3D dan volume tahunan Anda. Kami memeriksa jangkauan, fixture, dan waktu siklus serta memberikan penawaran sel.

Dapatkan penawaran

Sampel Pemotongan Laser

Sampel mesin potong fiber laser untuk plat mild steel dan stainless steel — Komponen sampel dari mild steel dan stainless steel. Ketebalan potong tergantung pada daya laser source; kirimkan gambar teknik Anda untuk pembuatan sampel pada material Anda.

Struktur Mesin: Tipe Gantry atau Meja (Desk Type)

Mesin potong fiber laser dibuat dalam dua jenis struktur dasar. Struktur ini menentukan seberapa baik mesin menjaga akurasinya pada akselerasi tinggi dan di bawah panas pemotongan jangka panjang.

Struktur gantry (standar PCL)

Rel terpisah dari meja potong: panas dari area pemotongan masuk ke meja, bukan ke rangka yang menopang rel.
Dual drive: kedua sisi gantry digerakkan secara bersamaan, sehingga tetap siku (square) pada akselerasi tinggi.
Sisi terbuka: material lembaran dapat dimuat menggunakan forklift atau crane dari samping.
Servis: slat meja dan komponen yang aus dapat diganti tanpa menyentuh rel.

Struktur meja terintegrasi

Satu bodi las: meja dan rel berada pada rangka yang sama, yang lebih ringkas dan hemat biaya.
Panas: panas pemotongan masuk ke rangka yang sama dengan tempat rel, yang lebih berdampak pada daya tinggi dan operasional panjang.
Pemuatan: sisi tertutup membuat pemuatan pelat besar dan berat menjadi lebih lambat.
Cocok untuk: daya lebih rendah, pelat lebih kecil, dan anggaran terbatas.

Pada daya tinggi dan akselerasi tinggi, struktur gantry menjaga komponen presisi tetap jauh dari panas pemotongan. Itulah sebabnya PCL membangun mesin fiber laser cutter dengan cara ini.

Rangka Mesin: Las Pelat atau Las Pipa

Rangka menopang gantry dan menahan setiap akselerasi dari cutting head. Cara pembuatannya menentukan berapa lama mesin mempertahankan keakuratannya, terutama di atas 3 kW dan untuk pelat tebal.

Rangka las pelat (standar PCL)

Pelat baja tebal: dijual dari pelat baja karbon 12–16 mm; massa yang besar meredam getaran pada akselerasi tinggi.
Pelepasan tegangan: dianil pada suhu sekitar 600 °C dan didinginkan secara perlahan di dalam furnace, sehingga tegangan las tidak mendistorsi rangka di kemudian hari.
Dimesin dalam satu kali setting: semua permukaan pemasangan untuk rel dan rack digiling pada mesin gantry milling besar dalam satu kali penjepitan, sehingga tetap sejajar.

Rangka las pipa (desain ekonomis)

Tabung persegi berongga: lebih ringan dan lebih murah, tetapi lebih rentan terhadap getaran pada akselerasi tinggi.
Dinding lebih tipis: lebih sensitif terhadap panas dan beban pelat berat serta pergerakan cepat.
Cocok untuk: daya rendah dan pelat tipis, di mana bebannya kecil.

Saat membandingkan penawaran, tanyakan bagaimana rangka dibuat, apakah dan bagaimana penghilang stres (stress-relieved) dilakukan, serta bagaimana permukaan dudukan diproses. Jawaban-jawaban ini lebih mencerminkan akurasi jangka panjang daripada angka akurasi pada lembar data.
