Mașină de tăiat cu robot 3D

Name: Mașină de tăiat cu robot 3D
Brand: PCL cutting and welding

Automatizați traiectorii 3D complexe cu precizie robotică pe 6 axe. Perfect pentru suprafețe curbate și componente neregulate — fără a fi necesare matrițe personalizate.

Precizie 3D: Tăiere curată, fără bavuri, cu laser cu fibră pe suprafețe neplane.

Urmărire automată: Senzorul fără contact menține o focalizare perfectă pe table neuniforme.

Flexibilitate: Înlocuiește polizarea manuală și sculele de retușare costisitoare.

Pregătit pentru 3D: Suport direct CAD/CAM și programare offline.

WhatsApp Cere ofertă

CE / ISO 9001
24-month warranty
FOB Qingdao
Remote & on-site support

Categorie: Sisteme de tăiere cu laser Etichete: debitare robotizată, soluție robotizată

Descriere

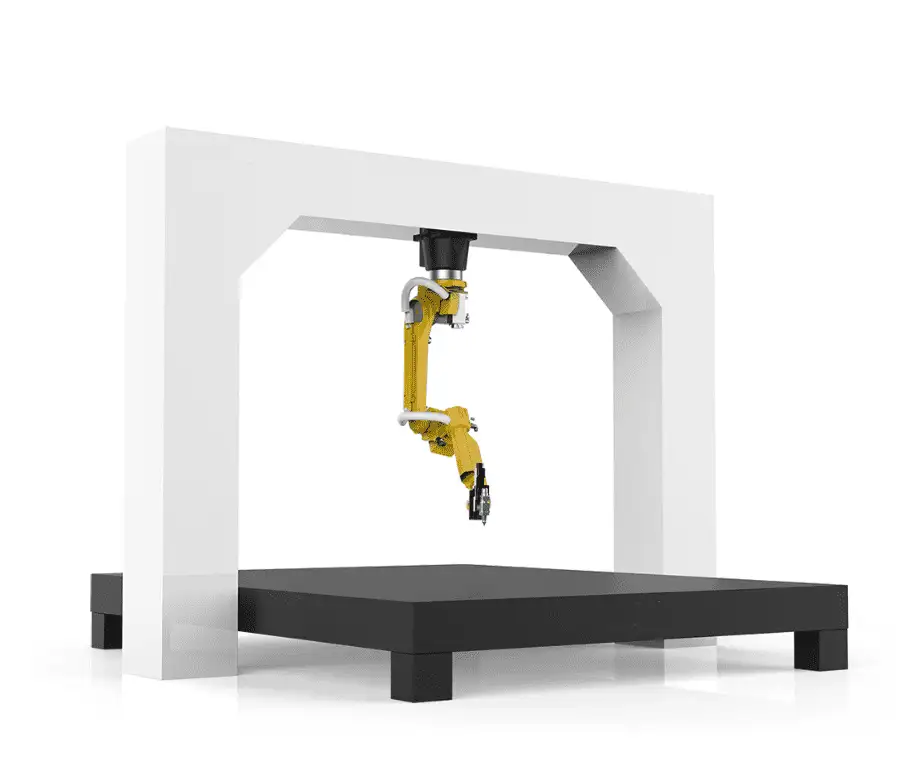

Sistem laser cu fibră robotic 3D cu 6 axe

Automatizare de precizie pentru table neregulate complexe

Inteligență pentru traiectorii 3D

Dincolo de limitările 2D. Sistemul nostru navighează pe traiectorii spațiale complexe pentru a procesa table sferice, ondulate și cu unghiuri multiple.

Versatilitate a materialelor

Optimizat pentru oțel carbon, oțel inoxidabil și aluminiu. Sursa de laser cu fibră asigură margini rapide, de înaltă calitate și fără zgură.

Soluția pentru fabricarea de table complexe

Sistemul laser cu fibră robotic 3D PCL este proiectat special pentru a face legătura între tăierea cu laser tradițională de tip masă plană și prelucrarea secundară manuală. În fabricația modernă, multe piese — cum ar fi componentele de șasiu auto și panourile personalizate — prezintă forme neregulate și suprafețe neplane.

Sistemul nostru utilizează un braț robotizat industrial cu 6 axe integrat cu un cap de tăiere cu laser cu fibră de înaltă performanță. Folosind un senzor capacitiv de urmărire a înălțimii cu răspuns rapid, mașina menține o distanță focală perfect constantă pe suprafețe neuniforme, asigurând o tăiere uniformă și curată pe întreaga geometrie.

Capacități cheie:

Debitarea de precizie: Ideală pentru finisarea pieselor ștanțate supradimensionate.
Tăierea elementelor 3D: Decupează fără efort găuri pentru șuruburi în secțiuni curbate.
Tăiere la unghi și șanfrenare: Suportă pregătiri complexe pentru sudură (șanfrenuri în V/Y).
Flux de lucru flexibil: Reduce nevoia de matrițe de debitare personalizate și costisitoare.

Programare offline inteligentă

PCL oferă software avansat de programare offline (OLP). Importă direct modele 3D CAD (STEP, IGES) pentru a genera automat traiectoriile de tăiere și a detecta coliziunile înainte ca producția să înceapă.

Specificații detaliate ale sistemului

Obiect de tăiere	Table neregulate, piese ștanțate, suprafețe curbate
Tehnologie laser	Laser cu fibră (sursă de înaltă stabilitate 1000W – 4000W)
Sistem robotic	Cu 6 axe pentru regim greu (rază de acțiune standard de la 2010mm la 3100mm)
Acuratețe în mișcare	Repetabilitate ±0.03mm \| Poziționare ±0.05mm
Tehnologie de urmărire	Senzor capacitiv non-contact pentru reglarea automată a înălțimii
Viteză maximă de tăiere	Până la 30m/min (în funcție de grosime și putere)
Interfață software	3D OLP (Programare offline) / Integrare CAD-CAM

Laser Cutting Samples

Machine Structure: Gantry or Desk Type

Fiber laser cutters are built in two basic ways. The structure decides how well the machine keeps its accuracy at high acceleration and under the heat of long cutting runs.

Gantry structure (PCL standard)

Rails apart from the cutting table: heat from the cutting zone goes into the table, not into the frame that carries the rails.
Dual drive: both sides of the gantry are driven, so it stays square at high acceleration.
Open sides: sheets can be loaded by forklift or crane from the side.
Service: worn table slats and parts are replaced without touching the rails.

Integrated desk structure

One welded body: table and rails sit on the same frame, which is compact and costs less.
Heat: cutting heat goes into the same frame that carries the rails, which matters more at high power and on long runs.
Loading: closed sides make loading large, heavy sheets slower.
Best for: lower power, smaller sheets and limited budgets.

At high power and high acceleration, the gantry structure keeps the precision parts away from the heat of cutting. That is why PCL builds its fiber laser cutters this way.

Machine Bed: Plate-Welded or Tube-Welded

The bed carries the gantry and takes every acceleration of the cutting head. How it is built decides how long the machine keeps its accuracy, especially above 3 kW and on heavy plate.

Plate-welded bed (PCL standard)

Thick steel plate: welded from 12–16 mm carbon steel plate; the mass damps vibration at high acceleration.
Stress relief: annealed at about 600 °C and cooled slowly in the furnace, so welding stresses do not distort the bed later.
Machined in one set-up: all mounting faces for rails and racks are milled on a large gantry milling machine in a single clamping, so they stay parallel.

Tube-welded bed (economy design)

Hollow square tube: lighter and cheaper, but more prone to vibration at high acceleration.
Thinner walls: more sensitive to heat and to the forces of heavy plate and fast moves.
Best for: low power and thin sheet, where loads are small.

When comparing quotations, ask how the bed is built, whether and how it is stress-relieved, and how the mounting faces are machined. These answers say more about long-term accuracy than the accuracy figure on the data sheet.
