Célula de Corte a Laser com Robô 3D: Visão Geral
A célula a laser com robô 3D integra um cabeçote de corte a laser de fibra a um robô industrial de 6 eixos de alta capacidade. Ela corta e apara peças que uma máquina de mesa plana não consegue: peças estampadas e conformadas, painéis curvos, chapas onduladas e esféricas. Ela substitui matrizes de corte, plasma manual ou esbastecimento e acabamento manual em peças irregulares.
Corte a Laser com Robô 3D em Ação

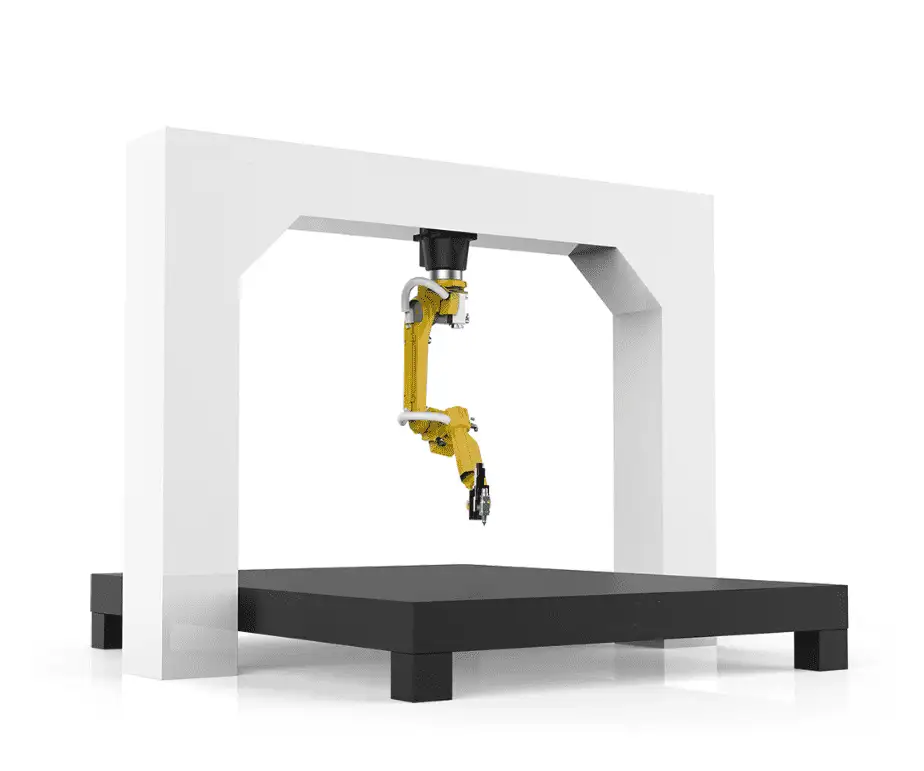

O robô segue uma trajetória 3D em uma peça conformada.
Especificações Técnicas
| Peças de trabalho | Chapas irregulares, peças estampadas, superfícies curvas |
|---|---|
| Fonte laser | Fibra de 1000 a 4000 W |
| Robô | 6 eixos para serviço pesado; alcance de 2010 a 3100 mm |
| Precisão | Repetibilidade de ±0,03 mm, posicionamento de ±0,05 mm |
| Controle de altura | Sensor capacitivo sem contato |
| Velocidade de corte | Até 30 m/min, dependendo da espessura e da potência |
| Programação | Programação offline 3D (OLP), importação CAD/CAM |
| Certificação | CE, ISO 9001 |
| Garantia | 24 meses em toda a máquina (consumíveis excluídos) |
Como uma Peça é Programada
- Importe o modelo 3D. O modelo da peça é carregado no software de programação offline.
- Gere a trajetória. Os contornos de corte são selecionados no modelo e o software calcula a trajetória do robô e os ângulos do maçarico.
- Simule e verifique. O alcance e as colisões são verificados na simulação antes de qualquer movimento real.
- Calibre no dispositivo de fixação. A posição real da peça é correspondida ao modelo; o controle de altura capacitivo mantém a distância de segurança (stand-off) durante o corte.
Os Dispositivos de Fixação Definem o Resultado
Uma célula 3D é tão precisa quanto a posição da peça. Peças conformadas variam, portanto, cada família de peças precisa de um dispositivo que a segure com repetibilidade. Planeje os dispositivos junto com a célula e envie-nos suas peças e desenhos para que o alcance, o dispositivo e o tempo de ciclo sejam verificados antes do seu pedido.
Pontos Fortes e Limitações
Pontos fortes
- Corta contornos 3D que uma mesa plana não alcança
- Substitui matrizes de corte e acabamento manual
- A programação offline mantém a célula produzindo enquanto novas peças são programadas
Limitações a considerar
- Cada família de peças precisa de um dispositivo de fixação
- As habilidades de programação diferem do corte a laser 2D
- Chapas planas grossas são cortadas mais rapidamente em uma máquina de mesa plana
Perguntas Frequentes sobre Robô a Laser 3D
Para quais peças o robô a laser 3D é indicado?
Peças estampadas, conformadas e curvas, como componentes de chassis automotivos e painéis personalizados, além de chapas onduladas e esféricas.
Como o robô é programado?
Com programação offline 3D a partir do modelo CAD, seguida de calibração na peça real.
Qual é o alcance do robô?
O alcance padrão é de 2010 mm a 3100 mm, dependendo do robô.
Qual potência de laser está disponível?
Fontes de fibra de 1000 W a 4000 W.
