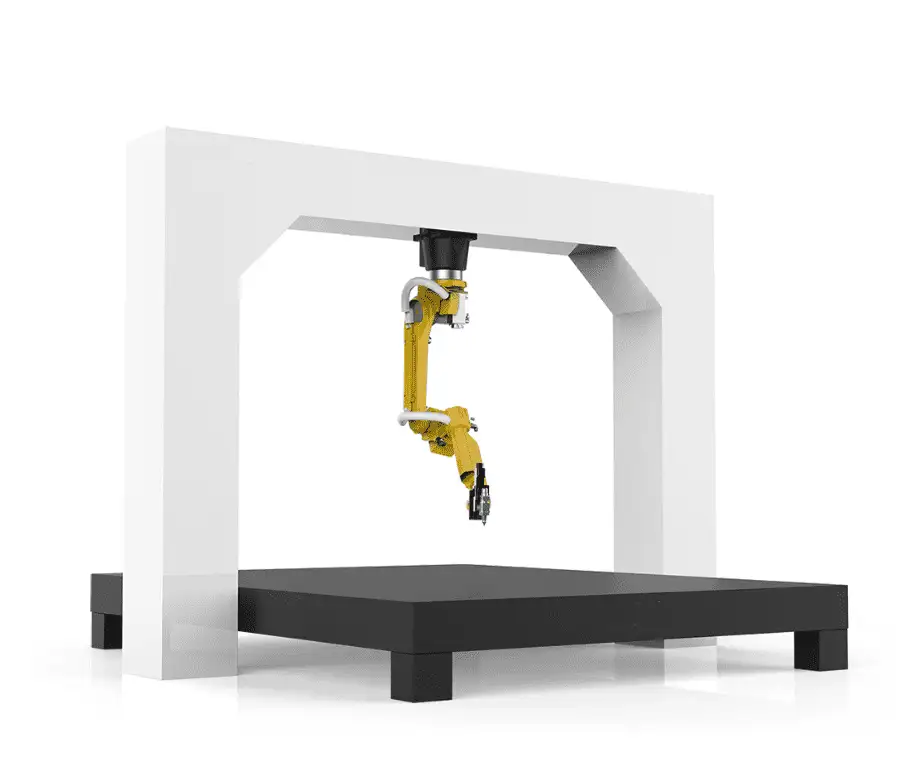

Mesin pemotong robot 3D

Name: Mesin pemotong robot 3D
Brand: PCL cutting and welding

Harga atas permintaan Dapatkan sebut harga →

Automatikkan laluan 3D yang kompleks dengan ketepatan robotik 6 paksi. Sesuai untuk permukaan melengkung dan komponen tidak sekata—tiada acuan khas diperlukan.

Ketepatan 3D: Pemotongan fiber laser yang bersih dan bebas burr pada permukaan bukan rata.

Pengesanan Auto: Sensor tanpa sentuh mengekalkan fokus sempurna pada plat tidak rata.

Fleksibiliti: Menggantikan kisaran manual dan alat pemangkasan yang mahal.

Bersedia untuk 3D: Sokongan CAD/CAM Terus & Pengaturcaraan Luar Talian.

WhatsApp Dapatkan sebut harga

CE / ISO 9001
24-month warranty
FOB Qingdao
Remote & on-site support

Category: Pemotong Laser Tags: Penyelesaian robot, Potongan robot

Description

Sistem Fiber Laser Robotik 3D 6-Paksi

Automasi Ketepatan untuk Plat Tidak Sekata Kompleks

Kecerdasan Laluan 3D

Melangkaui batasan 2D. Sistem kami menavigasi laluan spatial kompleks untuk memproses plat sfera, beralur, dan pelbagai sudut.

Kepelbagaian Bahan

Dioptimumkan untuk Keluli Karbon, Keluli Tahan Karat, dan Aluminium. Sumber Fiber Laser memastikan tepi yang pantas, berkualiti tinggi dan bebas sanga.

Penyelesaian untuk Pembuatan Plat Kompleks

Sistem Fiber Laser Robotik 3D PCL direka khas untuk merapatkan jurang antara pemotongan laser rata tradisional dan pemprosesan sekunder manual. Dalam pembuatan moden, banyak bahan kerja—seperti komponen casis automotif dan panel tersuai—menampilkan bentuk tidak sekata dan permukaan bukan rata.

Sistem kami menggunakan lengan robotik industri 6-paksi yang disepadukan dengan kepala pemotong Fiber Laser prestasi tinggi. Dengan menggunakan sensor penjejak ketinggian kapasitif tindak balas tinggi, mesin ini mengekalkan panjang fokus yang sentiasa konsisten merentasi permukaan tidak rata, memastikan potongan yang seragam dan bersih merentas keseluruhan geometri.

Keupayaan Utama:

Pemotongan Kepersisan: Sesuai untuk merapikan bahagian stamping yang saiznya lebih.
Pemotongan Ciri 3D: Potong lubang bolt pada bahagian melengkung dengan mudah.
Miter & Beveling: Menyokong penyediaan kimpalan yang rumit (bevel V/Y).
Aliran Kerja Fleksibel: Mengurangkan keperluan untuk mati (die) pemangkasan tersuai yang mahal.

Pengaturcaraan Luar Talian Pintar

PCL menyediakan perisian Pengaturcaraan Luar Talian (OLP) canggih. Terus import model CAD 3D (STEP, IGES) untuk menjana trajektori pemotongan secara automatik dan mengesan pelanggaran sebelum pengeluaran bermula.

Spesifikasi Sistem Terperinci

Objek Potongan	Plat Tidak Seragam, Bahagian Stamping, Permukaan Melengkung
Teknologi Laser	Laser Fiber (Sumber Kestabilan Tinggi 1000W – 4000W)
Sistem Robot	6-Paksi Tugas Berat (Capaian Standard 2010mm hingga 3100mm)
Ketepatan Pergerakan	±0.03mm Kebolehulangan \| ±0.05mm Kedudukan
Teknologi Penjejakan	Penderiaan Ketinggian Auto Kapasitif Tanpa Sentuhan
Kelajuan Potongan Maks	Sehingga 30m/min (Bergantung pada Ketebalan & Kuasa)
Antara Muka Perisian	OLP 3D (Pengaturcaraan Luar Talian) / Integrasi CAD-CAM

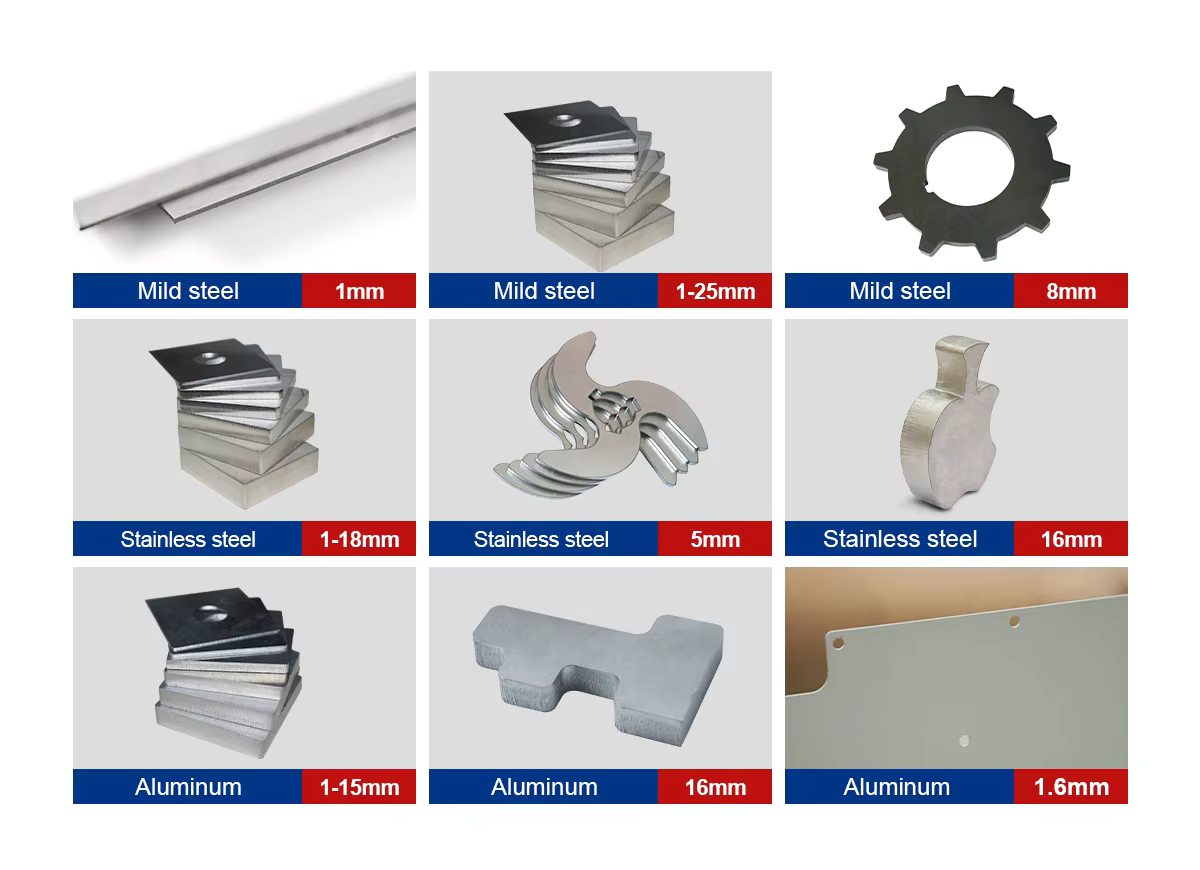

Laser Cutting Samples

Machine Structure: Gantry or Desk Type

Fiber laser cutters are built in two basic ways. The structure decides how well the machine keeps its accuracy at high acceleration and under the heat of long cutting runs.

Gantry structure (PCL standard)

Rails apart from the cutting table: heat from the cutting zone goes into the table, not into the frame that carries the rails.
Dual drive: both sides of the gantry are driven, so it stays square at high acceleration.
Open sides: sheets can be loaded by forklift or crane from the side.
Service: worn table slats and parts are replaced without touching the rails.

Integrated desk structure

One welded body: table and rails sit on the same frame, which is compact and costs less.
Heat: cutting heat goes into the same frame that carries the rails, which matters more at high power and on long runs.
Loading: closed sides make loading large, heavy sheets slower.
Best for: lower power, smaller sheets and limited budgets.

At high power and high acceleration, the gantry structure keeps the precision parts away from the heat of cutting. That is why PCL builds its fiber laser cutters this way.

Machine Bed: Plate-Welded or Tube-Welded

The bed carries the gantry and takes every acceleration of the cutting head. How it is built decides how long the machine keeps its accuracy, especially above 3 kW and on heavy plate.

Plate-welded bed (PCL standard)

Thick steel plate: welded from 12–16 mm carbon steel plate; the mass damps vibration at high acceleration.
Stress relief: annealed at about 600 °C and cooled slowly in the furnace, so welding stresses do not distort the bed later.
Machined in one set-up: all mounting faces for rails and racks are milled on a large gantry milling machine in a single clamping, so they stay parallel.

Tube-welded bed (economy design)

Hollow square tube: lighter and cheaper, but more prone to vibration at high acceleration.
Thinner walls: more sensitive to heat and to the forces of heavy plate and fast moves.
Best for: low power and thin sheet, where loads are small.

When comparing quotations, ask how the bed is built, whether and how it is stress-relieved, and how the mounting faces are machined. These answers say more about long-term accuracy than the accuracy figure on the data sheet.
