Buồng cắt laser robot 3D: Tổng quan
Buồng cắt laser robot 3D tích hợp đầu cắt laser fiber lên một dòng robot công nghiệp 6 trục tải trọng lớn. Hệ thống chuyên cắt và gia công các chi tiết mà máy cắt bàn phẳng không thể xử lý như: các chi tiết dập và tạo hình, tấm cong, tấm lượn sóng và hình cầu. Giải pháp này thay thế hoàn toàn khuôn cắt đột, phương pháp cắt plasma thủ công, mài hay gia công tinh thủ công trên các biên dạng phức tạp.

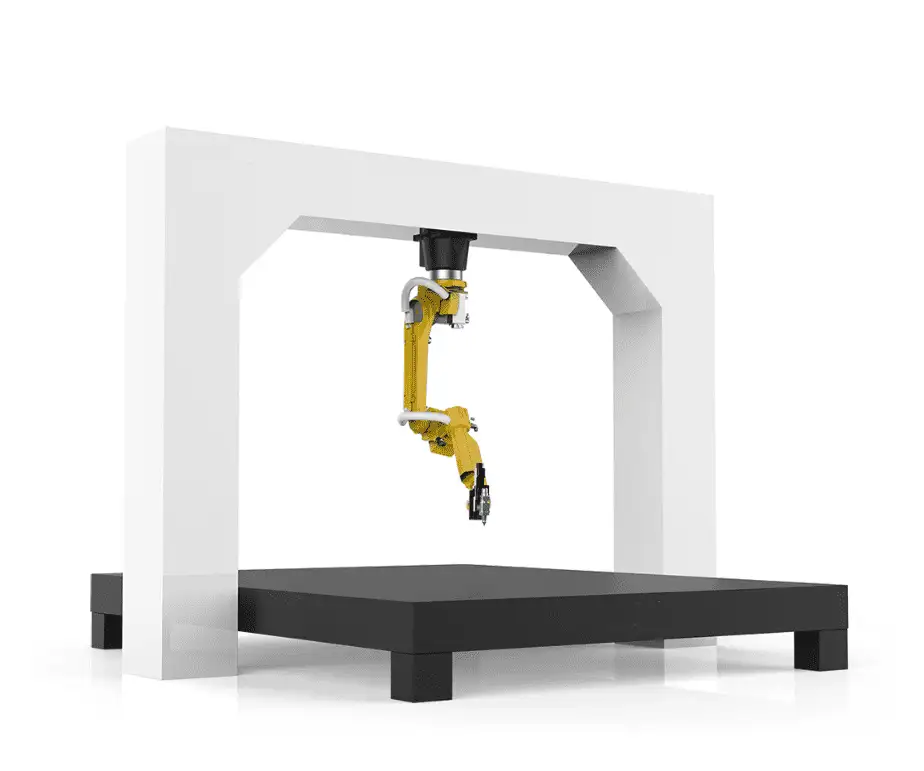

Cắt laser robot 3D thực tế
Robot đang chạy theo đường dẫn 3D trên một chi tiết đã được tạo hình.
Thông số kỹ thuật
| Phôi gia công | Tấm định hình, chi tiết dập, bề mặt cong |
|---|---|
| Nguồn laser | Fiber 1000–4000 W |
| Robot | 6 trục tải trọng lớn; tầm với 2010–3100 mm |
| Độ chính xác | Lặp lại ±0.03 mm, định vị ±0.05 mm |
| Kiểm soát chiều cao | Cảm biến điện dung không tiếp xúc |
| Tốc độ cắt | Lên đến 30 m/min, tùy theo độ dày và công suất |
| Lập trình | Lập trình offline 3D (OLP), nhập file CAD/CAM |
| Chứng nhận | CE, ISO 9001 |
| Bảo hành | 24 tháng cho toàn bộ máy (trừ vật tư tiêu hao) |
Quy trình lập trình chi tiết
- Nhập mô hình 3D. File mô hình chi tiết được đưa vào phần mềm lập trình offline.
- Tạo đường chạy dao. Các đường cắt được chọn trên mô hình và phần mềm sẽ tự động tính toán đường đi của robot cùng góc độ mỏ cắt.
- Mô phỏng và kiểm tra. Tầm với và khả năng va chạm được kiểm tra qua phần mềm mô phỏng trước khi máy vận hành thực tế.
- Hiệu chuẩn trên đồ gá. Vị trí chi tiết thực tế được căn khớp với mô hình; cảm biến chiều cao điện dung duy trì khoảng cách ổn định trong suốt quá trình cắt.
Đồ gá quyết định chất lượng
Độ chính xác của buồng 3D phụ thuộc lớn vào vị trí đặt phôi. Các chi tiết sau khi dập thường có độ sai lệch nhất định, do đó mỗi dòng sản phẩm cần có bộ đồ gá chuyên dụng để giữ phôi ổn định với độ lặp lại cao. Hãy lên phương án đồ gá đồng bộ cùng buồng máy và gửi bản vẽ chi tiết cho chúng tôi để đội ngũ kỹ thuật kiểm tra kỹ tầm với, đồ gá và thời gian chu kỳ trước khi đặt hàng.
Ưu điểm và giới hạn
Ưu điểm
- Cắt các biên dạng 3D mà máy cắt bàn phẳng không vươn tới được
- Thay thế khuôn cắt và công đoạn hoàn thiện thủ công
- Lập trình offline giúp máy vẫn hoạt động sản xuất liên tục trong lúc lập trình mã mới cho chi tiết khác
Giới hạn cần lưu ý
- Mỗi nhóm sản phẩm cần một bộ đồ gá riêng
- Kỹ năng lập trình khác so với cắt laser 2D thông thường
- Tấm phẳng dày cắt nhanh hơn trên máy bàn phẳng chuyên dụng
Câu hỏi thường gặp về laser robot 3D
Buồng laser robot 3D dùng cho những loại chi tiết nào?
Các chi tiết dập, tạo hình và uốn cong như linh kiện khung gầm ô tô, vỏ máy tùy chỉnh, cùng các tấm lượn sóng và tấm cầu.
Robot được lập trình bằng cách nào?
Bằng phần mềm lập trình offline 3D từ mô hình CAD, sau đó hiệu chuẩn trực tiếp trên chi tiết thực tế.
Tầm với của robot là bao nhiêu?
Tầm với tiêu chuẩn từ 2010 mm đến 3100 mm tùy thuộc vào model robot.
Có những tùy chọn công suất laser nào?
Nguồn fiber từ 1000 W đến 4000 W.
So sánh tất cả các dòng máy cắt laser fiber trực quan ngay trong hướng dẫn lựa chọn của chúng tôi.
Gửi mô hình 3D và sản lượng hằng năm của bạn. Chúng tôi sẽ kiểm tra tầm với, thiết kế đồ gá, tính toán thời gian chu kỳ và gửi báo giá chi tiết.
