Isola laser in fibra con robot a 6 assi per la rifilatura 3D di pezzi stampati, formati e curvi: 1–4 kW, sbraccio 2010–3100 mm, ripetibilità ±0,03 mm, programmazione offline.

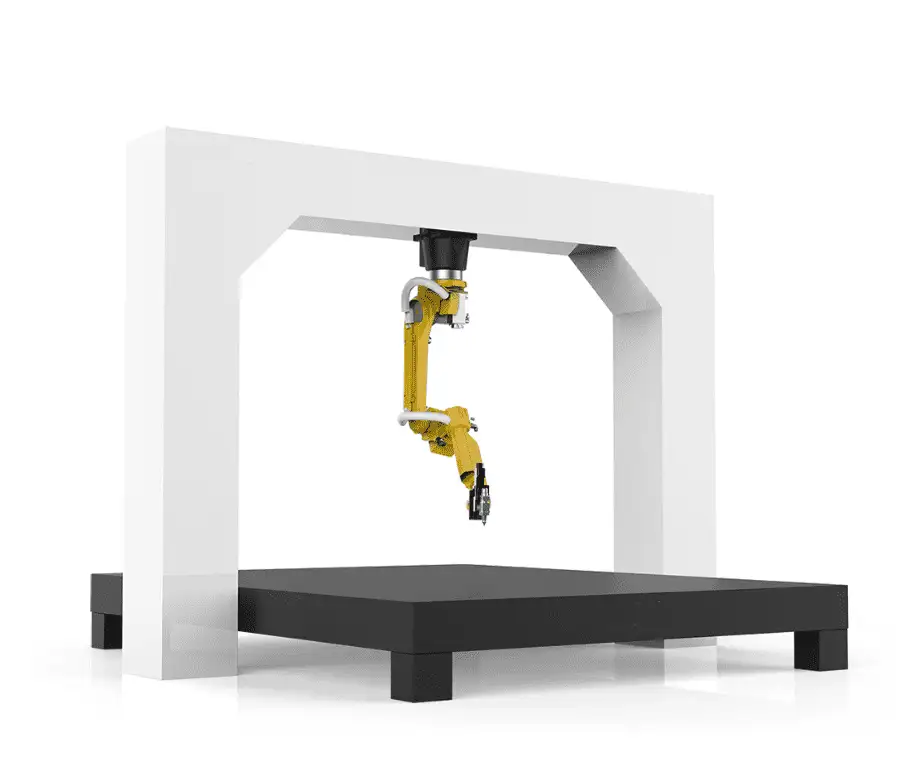

L'isola laser robotizzata 3D monta una testa di taglio laser in fibra su un robot industriale a 6 assi per carichi pesanti. Taglia e rifila pezzi che una macchina piana non può lavorare: componenti stampati e sagomati, pannelli curvi, lamiere corrugate e sferiche. Sostituisce stampi di rifilatura, taglio manuale al plasma o sbavatura e finitura manuale su pezzi di forma irregolare.
6 assirobot, sbraccio 2010–3100 mm
1–4 kWfonte laser in fibra
±0,03 mmripetibilità (posizionamento ±0,05 mm)
fino a 30 m/minvelocità di taglio, a seconda dello spessore
Taglio laser robotizzato 3D in azione
Il robot segue una traiettoria 3D su un pezzo sagomato.
Fino a 30 m/min, a seconda dello spessore e della potenza
Programmazione
Programmazione offline 3D (OLP), importazione CAD/CAM
Certificazione
CE, ISO 9001
Garanzia
24 mesi sull'intera macchina (esclusi i materiali di consumo)
Come si programma un pezzo
Importa il modello 3D. Il modello del pezzo viene caricato nel software di programmazione offline.
Genera la traiettoria. I contorni di taglio vengono selezionati sul modello e il software calcola la traiettoria del robot e gli angoli della torcia.
Simula e verifica. Sbraccio e collisioni vengono controllati nella simulazione prima di qualsiasi movimento.
Calibra sull'attrezzatura. La posizione reale del pezzo viene abbinata al modello; il controllo capacitivo dell'altezza mantiene la distanza durante il taglio.
Le attrezzature determinano il risultato
Un'isola 3D è precisa tanto quanto lo è il posizionamento del pezzo. I pezzi formati variano, quindi ogni famiglia di pezzi richiede un'attrezzatura che li trattenga in modo ripetibile. Progetta le attrezzature insieme all'isola e inviaci i tuoi pezzi e disegni in modo che sbraccio, attrezzatura e tempo ciclo vengano verificati prima dell'ordine.
Punti di forza e limiti
Punti di forza
Taglia contorni 3D che una macchina piana non può raggiungere
Sostituisce gli stampi di rifilatura e la finitura manuale
La programmazione offline consente all'isola di continuare a produrre mentre si programmano nuovi pezzi
Limiti da conoscere
Ogni famiglia di pezzi richiede un'attrezzatura
Le competenze di programmazione differiscono dal taglio laser 2D
La lamiera piana spessa viene tagliata più velocemente su una macchina piana
Domande frequenti sul laser robotizzato 3D
A quali pezzi è destinato il laser robotizzato 3D?
Pezzi stampati, formati e curvi come componenti di telai automobilistici e pannelli personalizzati, oltre a lamiere corrugate e sferiche.
Come viene programmato il robot?
Tramite programmazione offline 3D dal modello CAD, seguita dalla calibrazione sul pezzo reale.
Qual è lo sbraccio del robot?
Lo sbraccio standard va da 2010 mm a 3100 mm a seconda del robot.

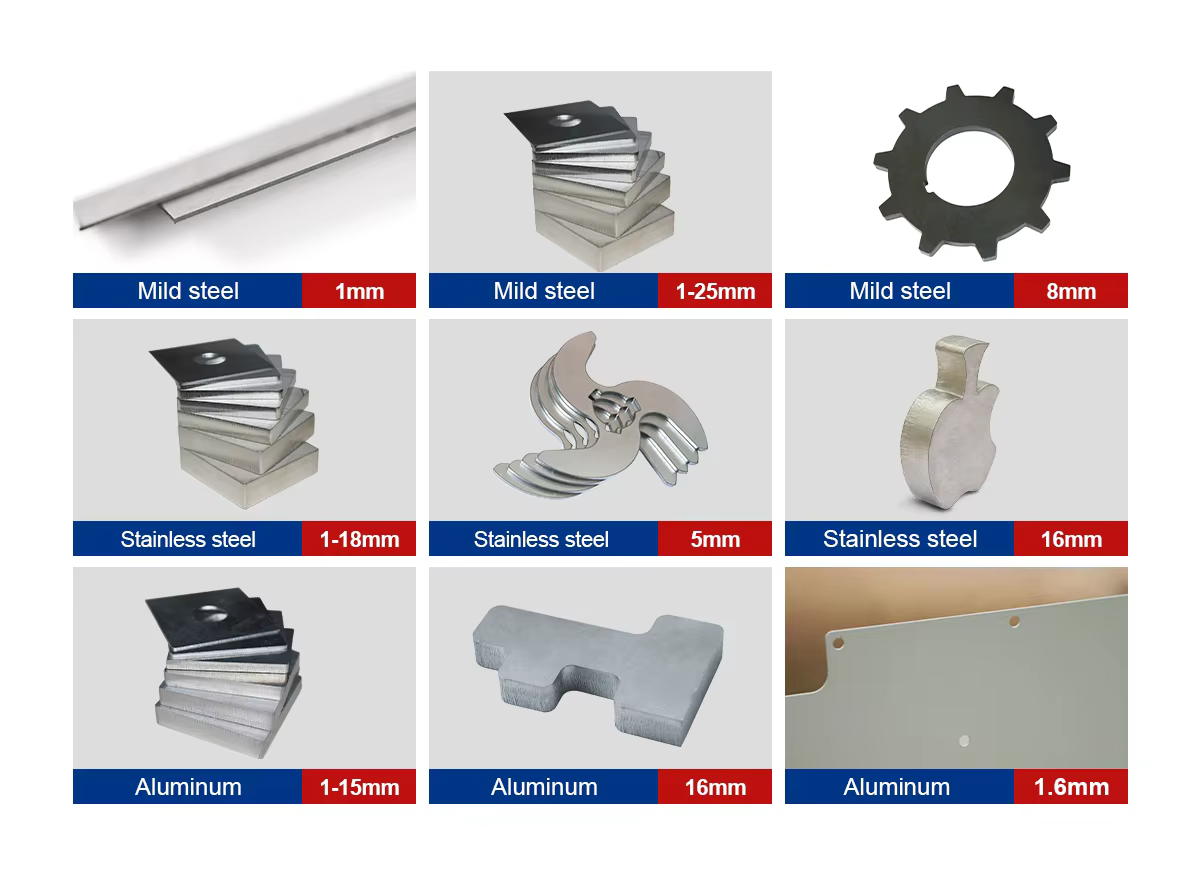

Parti campione in acciaio al carbonio e acciaio inox. Lo spessore che puoi tagliare dipende dalla potenza della sorgente laser; invia il tuo disegno per campioni sul tuo materiale.
Struttura della macchina: A portale o a banco
Le tagliatrici laser in fibra sono costruite in due modi principali. La struttura determina la capacità della macchina di mantenere la precisione ad alta accelerazione e sotto il calore di lunghe lavorazioni di taglio.
Struttura a portale (standard PCL)
Guide separate dal banco di taglio: il calore della zona di taglio si scarica sul banco e non sul telaio che supporta le guide.
Doppia motorizzazione: entrambi i lati del portale sono motorizzati, garantendo così il perfetto parallelismo ad alta accelerazione.
Lati aperti: le lamiere possono essere caricate lateralmente con muletto o carroponte.
Manutenzione: le doghe del banco usurate e i componenti si sostituiscono senza toccare le guide.
Struttura a banco integrato
Un corpo unico saldato: il tavolo e le guide poggiano sullo stesso telaio, risultando compatto e più economico.
Calore: il calore di taglio si scarica sullo stesso telaio che sostiene le guide, aspetto che incide maggiormente alle alte potenze e nelle lavorazioni prolungate.
Carico: i lati chiusi rallentano il carico di lamiere grandi e pesanti.
Ideale per: potenze inferiori, formati più piccoli e budget limitati.
A potenze elevate e con forte accelerazione, la struttura a portale mantiene i componenti di precisione al riparo dal calore di taglio. Ecco perché PCL costruisce i suoi sistemi di taglio laser in fibra in questo modo.
Banco macchina: elettrosaldato a piastre o tubolare
Il banco sostiene il portale e assorbe ogni accelerazione della testa di taglio. La sua costruzione determina per quanto tempo la macchina manterrà la sua precisione, soprattutto oltre i 3 kW e sulle grosse spessore.
Banco saldato a piastre (standard PCL)
Lamiera d'acciaio spessa: saldato da lamiere in acciaio al carbonio di 12-16 mm; la massa smorza le vibrazioni alle alte accelerazioni.
Distensione delle tensioni: ricotto a circa 600 °C e raffreddato lentamente nel forno, in modo che le tensioni di saldatura non deformino il banco in seguito.
Lavorato in un unico piazzamento: tutte le superfici di montaggio per guide e cremagliere vengono fresate su una grande fresatrice a portale in un unico serraggio, garantendone il perfetto parallelismo.
Banco saldato a tubolari (design economico)
Tubo quadrato cavo: più leggero ed economico, ma più soggetto a vibrazioni ad alta accelerazione.
Pareti più sottili: più sensibili al calore, alle sollecitazioni di lamiere pesanti e ai movimenti rapidi.
Ideale per: bassa potenza e lamiere sottili, dove i carichi sono ridotti.
Quando confronti i preventivi, chiedi come è costruito il banco, se e come viene disteso dalle tensioni e come sono lavorate le superfici di montaggio. Queste risposte dicono molto di più sulla precisione a lungo termine rispetto al valore riportato sulla scheda tecnica.
Spedizioni e Logistica Globali
Dalla nostra fabbrica alla tua officina: imballaggio sicuro, movimentazione attenta e spedizione internazionale affidabile, seguite da supporto all'installazione e servizio di garanzia.
1Imballaggio per l'esportazioneOgni macchina viene pulita, protetta dalla ruggine, avvolta e fissata in un imballaggio per l'esportazione costruito per il viaggio via mare.2Caricamento del containerLe macchine vengono caricate, rinforzate e fissate nel container e controllate rispetto alla lista di imballaggio prima della sigillatura.3Spedizione marittimaSpedito da Qingdao o altri porti cinesi su richiesta. I prezzi sono solitamente quotati FOB Qingdao; i documenti di spedizione viaggiano con il carico.
4Installazione e supporto
Guida all'installazione e formazione degli operatori
Installazione in loco disponibile su richiesta
Garanzia di 24 mesi sull'intera macchina
Supporto tecnico remoto tramite videochiamata e telefono
