Portal-Plasmabrennschneidmaschine: Übersicht
Das PCL-Portal-Plasmaschneidanlage ist für große Blechformate ausgelegt. Ein doppelt angetriebenes, wärmebehandeltes Kastenprofil-Portal läuft auf hochpräzisen Linearführungen über den gesamten Tisch und kann einen Plasmabrenner sowie optional einen Autogenbrenner (Fackel) aufnehmen, wodurch Blechdicken von 1 mm bis über 200 mm abgedeckt werden.

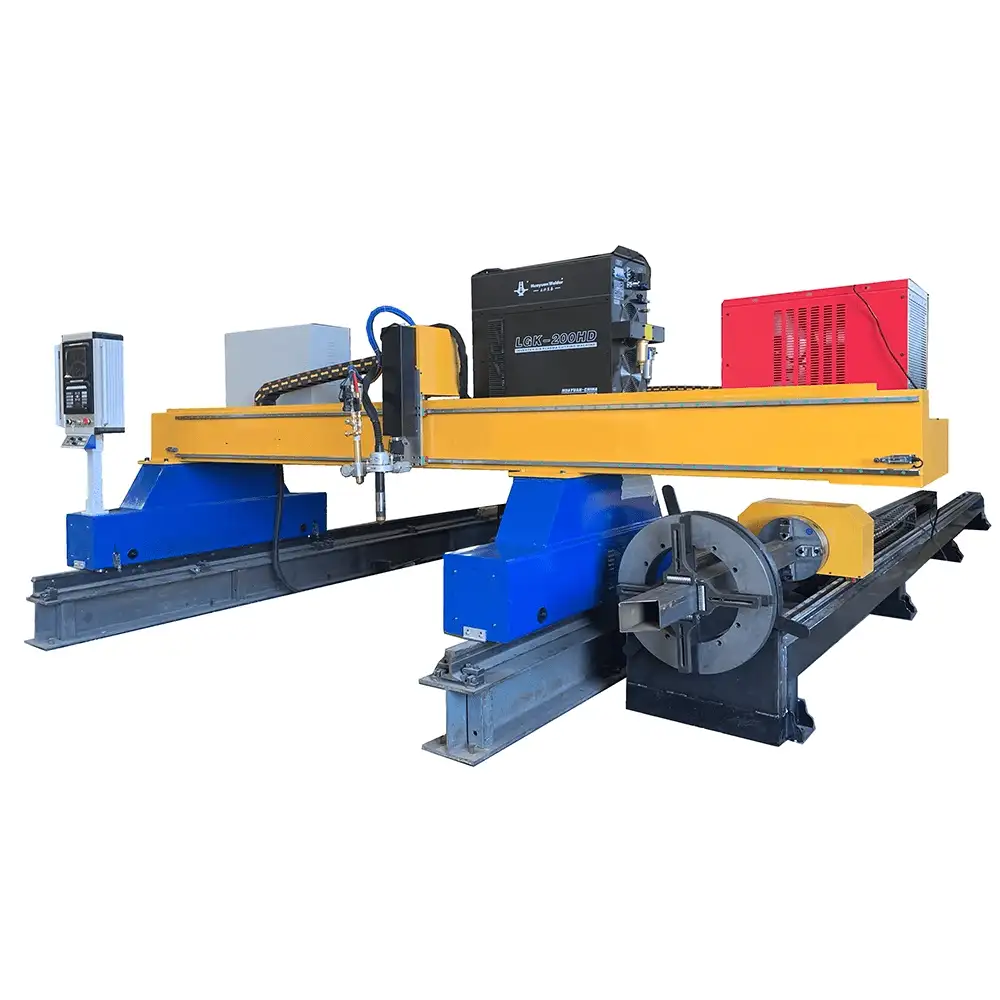

Portal-Plasma in Aktion
Das Portal beim Schneiden großer Bleche.
Technische Daten
| Struktur | Doppelter Portalantrieb, wärmebehandelter Kastenbalken |
|---|---|
| Führungen | Hochpräzise Linearführungen |
| Brenner | Plasma; optionaler Autogen- (Brenn-) Brenner |
| Blechdicke | Von 1 mm bis zu 200 mm+ (Autogen für dicke Bleche) |
| Plasmatiquellen | Luftplasma oder Industrie-Plasmastromquelle, passend zu Ihrer Dicke |
| Tischgröße | Konfiguriert nach Ihren Blechformaten |
| Preis | 2.000–15.000 USD FOB Qingdao, je nach Konfiguration |
| Zertifizierung | CE, ISO 9001 |
| Gewährleistung | 24 Monate auf die gesamte Maschine (Verschleißteile ausgenommen) |
Plasma oder Autogen
| Brenner | Anwendung | Hinweise |
|---|---|---|
| Plasma | Dünnes bis mittleres Blech | Schneller Schnitt; geeignet für Baustahl, Edelstahl und Aluminium |
| Autogen (Brennstoff) | Dickes Baustahlblech | Geringe Brennereinkaufskosten bei sehr dicken Blechen; nur für Baustahl |
Die Schnittkantenqualität wird üblicherweise nach ISO 9013 (Rechtwinkligkeits- und Rauheitsklassen) spezifiziert. Wenn Ihre Zeichnungen eine bestimmte Klasse erfordern, teilen Sie uns dies mit, und wir prüfen dies anhand von Probeschnitten.
Wo diese Maschine im PCL-Plasmasortiment eingeordnet ist
| Maschine | Konzipiert für | Preis (FOB Qingdao) |
|---|---|---|
| Tragbarer Plasmaschneider | Hand- oder geführter Schnitt, 12–25 mm | 1.200 USD |
| P3015 Tisch-Plasmaschneider | Bleche und Platten auf einem kompakten, integrierten Tisch | 2.000–15.000 USD |
| Portal-Plasmaschneider (diese Maschine) | Große Bleche; Plasma und optionaler Autogenbrenner | 2.000–15.000 USD |
| 5-Achsen-Fasenplasma | V-, X-, Y- und K-Schweißnahtvorbereitungsfasen | 35.000–60.000 USD |
| Rohrplasma | Rundrohre Ø50–1500 mm, Sattelschnitte | Auf Anfrage |
| 8-Achsen-Profilplasma | Rohre, Profile, H- und I-Träger mit Fasen | 45.000–80.000 USD |
Häufig gestellte Fragen zu Portal-Plasma (FAQ)
Wie dick kann die Portalmaschine schneiden?
Von 1 mm mit Plasma bis zu über 200 mm mit dem optionalen Autogenbrenner auf Baustahl.
Welche Tischgrößen sind verfügbar?
Das Portal und der Tisch werden passend zu Ihren Blechformaten gebaut.
Wie viel kostet sie?
2.000–15.000 USD FOB Qingdao, je nach Tischgröße, Plasmasource und Optionen.
Welche Plasmazuführung soll ich wählen?
Nennen Sie uns Ihre tägliche und maximale Blechdicke; wir wählen die passende Luft- oder Industrie-Plasmasource aus.
Vergleichen Sie alle Plasmaschneidanlagen direkt nebeneinander in unserem Auswahlleitfaden.
Senden Sie uns Ihre Blechgrößen und den Dickenbereich. Wir dimensionieren das Portal und das Brenner-Setup.
